Дроссели Г55-13А, Г55-14А

В линейке гидравлического оборудования бренда Гидротех особое место занимают надежные дроссели с регулятором и предохранительным клапаном, представленные моделями Г55-13А и Г55-14А. Эти устройства являются ключевыми элементами для прецизионного управления скоростью перемещения рабочих органов в гидравлических системах промышленного оборудования, широко применяемого в Казахстане.

Назначение и область применения дросселей Г55-13А и Г55-14А

Дроссели Г55-13А и Г55-14А предназначены для выполнения трех основных функций в гидроприводе: точного регулирования скорости штока гидроцилиндра или вала гидромотора независимо от изменяющейся нагрузки, поддержания стабильного давления на выходе и защиты системы от перегрузок. Благодаря интегрированному предохранительному клапану, эти дроссели Г55 автоматически сбрасывают избыточное давление, предотвращая поломки дорогостоящего оборудования.

Область применения охватывает металлообрабатывающие и деревообрабатывающие станки, прессовое оборудование, подъемно-транспортные машины, а также различные технологические линии на предприятиях горнодобывающей, нефтегазовой и машиностроительной отрасли Казахстана. Универсальность и надежность делают дроссели Г55-13А, Г55-14А востребованными для модернизации и ремонта существующих гидросистем.

Технические характеристики и сравнение моделей

Основное различие между моделями серии Г55 заключается в пропускной способности и условном проходе, что позволяет подобрать устройство под конкретные параметры гидросистемы. Обе модели рассчитаны на работу с минеральными маслами (Т-22, ВНИИНП-403 и аналогичными с вязкостью 10-250 сСт) при температуре жидкости от +10 до +60 °C.

Как видно из таблицы, дроссель Г55-14А обладает вдвое большей пропускной способностью по сравнению с моделью Г55-13А, что делает его выбором для систем с высоким расходом рабочей жидкости.

Бір механик дроссель Г55-13А орнатып жатқанда, оның әр түрлі айналымы бар екенін көріп: «Бұл дроссель емес, дроссель – оның қызметі жылдамдықты ғана емес, жүйенің тыныштығын да реттеу!» – деп қалжындады.

Принцип работы и устройство дросселей Г55

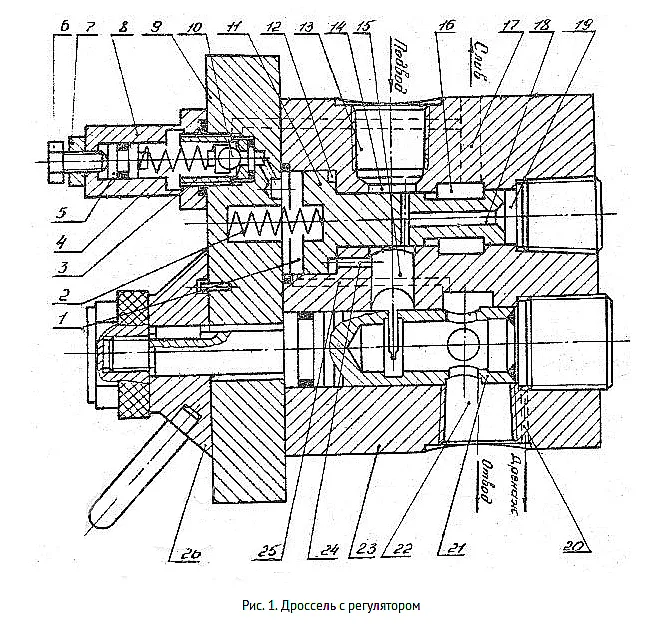

Конструкция дросселей Г55-13А и Г55-14А представляет собой комбинированный узел, объединяющий регулируемый дроссель, дифференциальный золотник и шаровой предохранительный клапан. Золотник, находясь под воздействием давлений на входе и выходе из дросселирующей щели, а также усилия пружины, автоматически компенсирует колебания давления в системе. Он направляет избыток жидкости, нагнетаемой насосом, в сливную магистраль, поддерживая постоянную разность давлений до и после дросселирующей щели. Это и обеспечивает стабильный, не зависящий от нагрузки, расход жидкости через дроссель Г55, а значит, и постоянную скорость рабочего органа.

В случае аварийного роста давления сверх установленного предела срабатывает шаровой предохранительный клапан, золотник смещается, и основной поток насоса направляется в бак, защищая систему от перегрузки. Таким образом, дроссели Г55-13А и Г55-14А выполняют функции и регулятора скорости, и предохранительного устройства.

Габаритные и присоединительные размеры

Монтаж дросселей Г55-13А, Г55-14А осуществляется на плоскости через четыре крепежных отверстия. Подключение к гидросистеме выполняется через три резьбовых порта: подвод (Р), отвод к гидроцилиндру (А) и слив (Т). Для возможности дистанционной разгрузки системы предусмотрено дополнительное управляющее отверстие (ДУ).

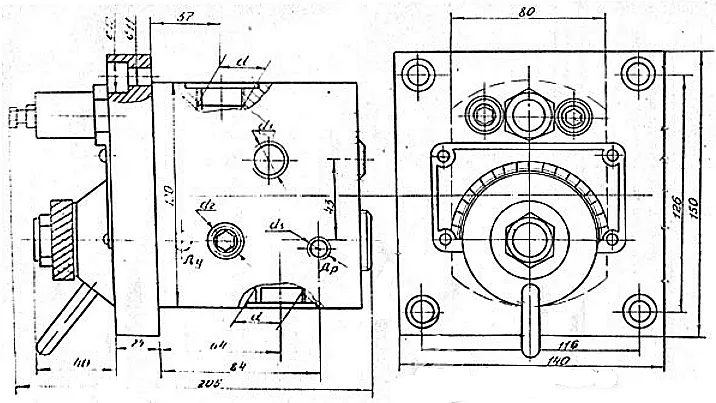

Рис. 1. Общий вид и габаритные размеры дросселей Г55-13А и Г55-14А.

Рис. 2. Схема подключения и обозначение присоединительных портов дросселя.

Диапазон габаритных размеров для всей серии: длина ~250-270 мм, ширина ~120-140 мм, высота ~150 -170 мм. Монтаж возможен в любом пространственном положении.

Условное обозначение и пример заказа

Условное обозначение дросселя Г55 включает в себя номер модели, который уже содержит информацию о его параметрах. Например, Г55-13А. При заказе необходимо указать полное наименование модели и требуемое количество.

Пример заказа: Дроссель с регулятором и предохранительным клапаном Г55-14А, 2 шт. Для оформления заявки воспользуйтесь формой на сайте или свяжитесь с нашими менеджерами.

Эксплуатация, обслуживание и ремонт

Перед вводом в эксплуатацию дроссель Г55-13А (Г55-14А) необходимо расконсервировать, очистив наружные поверхности. Крайне важно обеспечить чистоту рабочей жидкости (класс чистоты не ниже 14 по ГОСТ 17216-71, частицы не более 25 мкм) и надежно закрепить сливную линию для исключения подсоса воздуха. Регулировка расхода осуществляется поворотом лимба, а настройка давления срабатывания предохранительного клапана – винтом с последующей фиксацией контргайкой.

Для поддержания работоспособности наиболее уязвимыми элементами, требующими внимания, являются уплотнительные кольца, пружины золотника и предохранительного клапана, а также шарик клапана. Ремонт должен проводиться специалистами с использованием соответствующих ремкомплектов на выключенной и разгруженной системе.

Поставки по Казахстану и странам СНГ

Компания Гидротех, являясь надежным поставщиком гидравлических компонентов в Казахстане, осуществляет поставки дросселей Г55-13А и Г55-14А во все регионы страны, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие страны СНГ. Наш склад в Костанае позволяет оперативно формировать заказы и организовывать доставку. Мы гарантируем качество продукции, соответствующее техническим требованиям, и предоставляем консультативную поддержку по подбору и внедрению оборудования.
