Вилка штока для пневмоцилиндров по ISO 6431 – это универсальный соединительный элемент, который играет ключевую роль в преобразовании прямолинейного движения поршневого штока во вращательное или сложное движение исполнительного механизма. Конструкция данной вилки строго регламентирована международным стандартом ISO 6431, что обеспечивает ее полную взаимозаменяемость с цилиндрами ведущих мировых и местных производителей. Использование такой стандартизированной вилки штока для пневмоцилиндров по ISO 6431 – залог надежности, простоты монтажа и ремонтопригодности вашей пневматической системы на предприятиях Казахстана.
Сипаттама және мақсаты: ISO 6431 стандарты бойынша пневмоцилиндрлер үшін штоктың вилкасы – пневматикалық цилиндр мен жетекші механизмді (рычаг, көтергіш, қақпақ) сенімді түрде байланыстыратын қосымша. Оның дизайны әмбебаптылықты және орнатудың оңайдығын қамтамасыз етеді. Бұл стандартты бөлікті таңдау – жүйенің тұрақтылығына және техникалық қызмет көрсетудің жылдамдығына кепілдік береді.
Негізгі артықшылықтары және қолдану саласы
Казахстандағы кәсіпорындар үшін вилка штока для пневмоцилиндров по ISO 6431 стандартына сәйкес өнімді таңдаудың бірқатар маңызды артықшылықтары бар. Біріншіден, бұл стандартқа сәйкес келетін барлық өндірушілердің цилиндрлерімен толық үйлесімділік. Екіншіден, оның конструкциясы радиалды және осьтік жүктемелерді көтеруге есептелген, бұл жүйе жалпы сенімділігін арттырады. Қорытпалы болмаған отандық жағдайлар үшін маңызды болып табылатын вилка штока для пневмоцилиндров по ISO 6431, мысқалды болаттан жасалған, жақсы коррозияға төзімділік береді, әсіресе ылғалды және агрессивті еңбек жағдайлары бар аймақтарда.
Бұл шарнирлі қосылыстар автоматтандырылған желілерде, станоктарында (бекіткіштер, бергіштер), қаптау және тамақ өнеркәсібінің жабдықтарында, климаттық техникада (желдету қақпақтарының жетектері) және көлікте (есіктердің пневмоприводтары) кеңінен қолданылады. Дұрыс таңдалған вилка штока для пневмоцилиндров по ISO 6431 осы барлық жабдықтың үздіксіз жұмысын қамтамасыз етеді.

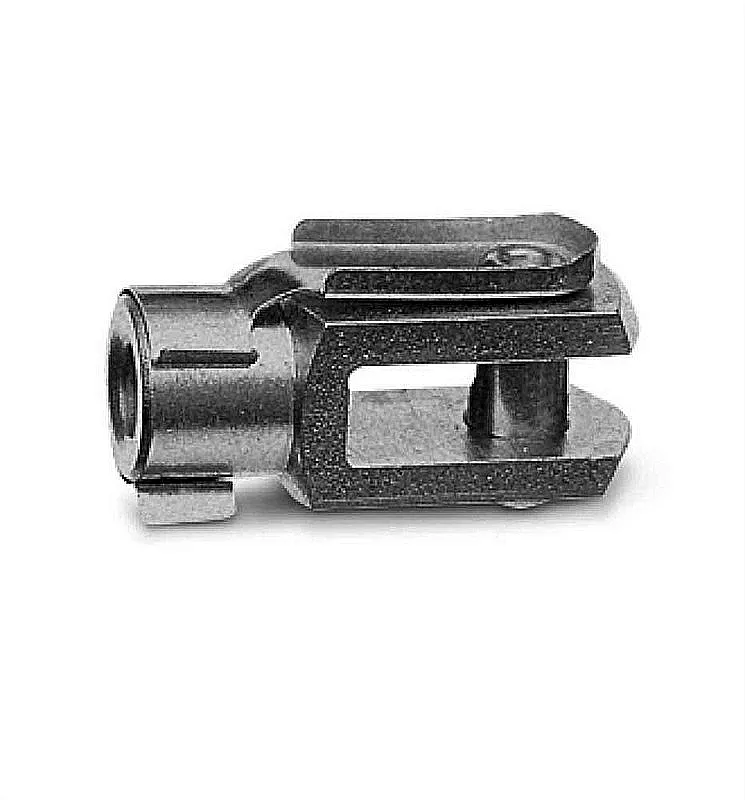

ISO 6431 стандарты бойынша пневмоцилиндрлерге арналған штоктың вилкасының жалпы түрі, мысқалды болат материал.
Вилканың өлшемдерінің және негізгі қосылу параметрлерінің стандарт бойынша егжей-тегжейлі суреті.
Техникалық сипаттамалар мен қызмет ету шарттары
Вилка штока для пневмоцилиндров по ISO 6431 жоғары беріктігі бар мысқалды болаттан шығарылады, бұл беріктік, ұзақ мерзімділік және құнның онтайлы қатынасын қамтамасыз етеді. Бұл өнім механикалық күш беруді тасымалдайтын жетек элементі ретінде жұмыс істеуге арналған.
Жұмыс қысымы және температуралық режим: Есептеулер бойынша, вилка штока для пневмоцилиндров по ISO 6431 цилиндрдің өзінің жұмыс қысымына төтеп бере алады (әдетте 0,4-тен 1,6 МПа-ға дейін). Ол шамамен -20°C-тен +80°C-ге дейінгі температура аралығында тұрақты жұмыс үшін арналған, бұл Казахстанның көптеген өнеркәсіптік аймақтарының шарттарына сәйкес келеді. Жұмыс ортасы – қалыпты ылғалдылығы бар сығылықты ауа.
Жұмысшы жабдықты жөндеп жатып, шеберге:
— Мына ISO 6431 бойынша вилка штока қандай жүктемеге шыдайды?
Шебері:
— Жүктемеге емес, басшымыздың «бұл неге сынды?» деген сұрағына шыдауы керек! Ол қысымға шыдамды болудан гөрі, біздің директордың қысымына төтеп беруі тиіс.
Габариттік өлшемдер мен салмақ (қысқаша)
Вилка штока для пневмоцилиндров по ISO 6431 әртүрлі диаметрлі цилиндрлерге арналған модельдерді қамтиды: 32 мм-ден бастап 250 мм-ге дейін. Барлық өнімдердің жалпы салмағы шамамен 100 граммнан (ең кішкентай өлшем үшін) 6,94 кг-ға дейін (ең үлкен өлшем үшін) өзгереді. Код ТН ВЭД: 8302 42 000 0 (Жақтаулар және ұқсас арматура).
| Цилиндр диаметрі, мм |
A өлшемі, мм |
B өлшемі, мм |
C өлшемі, мм |
E өлшемі, мм |
F өлшемі, мм |
G өлшемі, мм |
Резьба (КК) |
Салмақ, г |
Модель коды |
| 32 |
51 |
20 |
40 |
20 |
10 |
10 |
М10х1,25 |
100 |
А032-001 |
| 40 |
62 |
24 |
48 |
24 |
12 |
12 |
М12х1,25 |
140 |
А040-001 |
| 50-63 |
82 |
32 |
64 |
32 |
16 |
16 |
М16х1,5 |
340 |
А050-001 |
| 80-100 |
105 |
40 |
80 |
40 |
20 |
20 |
М20х1,5 |
680 |
А080-001 |
| 125 |
132 |
56 |
110 |
55 |
30 |
30 |
М27х2 |
2500 |
А125-001 |
| 160-200 |
188 |
72 |
144 |
70 |
35 |
35 |
М36х2 |
4000 |
А160-001 |
| 250 |
232 |
84 |
168 |
85 |
40 |
40 |
М42х2 |
6940 |
А250-001 |
Модельдің шартты белгіленуі және жасалу тәртібі
Вилка штока для пневмоцилиндров по ISO 6431 белгіленген код арқылы танылады, мысалы, А125-001. Түсіндіру: А – бұйым сериясы (вилка), 125 – пневмоцилиндрдің номиналды диаметрі (мм), бұл вилка оған арналған, 001 – орындау түрінің реттік нөмірі. Бұл идентификация дәл осы стандартқа сәйкес келетін дұрыс бөлшекті таңдауға және тапсырыс беруге мүмкіндік береді.
Жұмыс принципі және техникалық қызмет көрсету
Вилка штока для пневмоцилиндров по ISO 6431 сызықтық қозғалысты айналмалы қозғалысқа ауыстыру негізінде жұмыс істейді. Ол поршень штогының ұшына бекітіліп, жетекші буынның (рычагтың) сырғымен немесе осімен байланысады. Цилиндр штогының сырғысы немесе тартылуы кезінде вилка буынға әсер етеді, оны бұруға немесе жылжуға мәжбүрлейді. Бұл жүйенің тегіс жұмысы мен люфттардың болмауы үшін вилка штока для пневмоцилиндров по ISO 6431 дұрыс таңдауы өте маңызды екенін түсіндіреді.
Өндірістік шарттарда вилканың қызмет мерзімі пневмоцилиндрдің өзінің қызмет мерзіміне шамалас. Қызмет мерзіміне шектеулер – бұл жиі-жиі демонтаждау кезінде резьбаның зақымдануы немесе вилка мен рычагты байланыстыратын сырғының тозуы болуы мүмкін. Қажет болған жағдайда, біздің сайтта Gidro777.kz сіз тек вилка емес, сонымен қатар сырғы сияқты қажетті жөндеу жиынтықтарын таба аласыз.
Тапсырыс үлгілері және жеткізу
Вилка штока для пневмоцилиндров по ISO 6431 тапсырыс беру үшін пневмоцилиндрдің диаметрін анықтау және жоғарыдағы кестеден модель кодын көрсету қажет (мысалы, 80 мм цилиндр үшін – А080-001). Егер ескі бөлшектің сызбасы немесе фотосуреті болса, біздің мамандар идентификацияға көмектеседі. Біз вилка штока для пневмоцилиндров по ISO 6431 бүкіл Қазақстан бойынша, соның ішінде Астана, Алматы, Шымкент, Қарағанды, Ақтөбе, Тараз, Павлодар, Өскемен қалаларына және ТМД елдеріне тез жеткізуді жүзеге асырамыз. Тауар Ақтау қаласындағы қоймадан жіберіледі. Тапсырысты сайттағы өтініш нысаны арқылы немесе біздің Контакты бөлімімен байланысып бере аласыз.
Жиі қойылатын сұрақтар (FAQ)
ISO 6431 стандарты бойынша вилка штока менің пневмоцилиндріме қалай дұрыс таңдау керек?
Негізгі параметр – цилиндрдің (поршеньнің) диаметрі. Цилиндрдің диаметрін өлшеңіз немесе оны техникалық түпнұсқадан табыңыз (32, 40, 50, 63, 80, 100, 125, 160, 200, 250 мм). Содан кейін жоғарыдағы кестеді қарап, сәйкес қатарды және модель белгісін табыңыз. Сондай-ақ, қосылу резьбасының сәйкестігін тексеріңіз (КК параметрі). Егер күмәнда болсаңыз, біздің мамандарға хабарласыңыз.
ISO 6431 вилкасы басқа стандарттармен (CETOP, VDMA) үйлесімді ме?
ISO 6431 – бұл негізгі және кеңінен қабылданған стандарт. Көптеген цилиндр өндірушілер оны ұстанады немесе үйлесімділікті қамтамасыз етеді. Алайда, нақты сенімділік үшін цилиндріңіздің қосылу өлшемдерін (штоктағы резьба) біздің кестеден алынған вилка параметрлерімен салыстыру ұсынылады. ISO 6431-ге сәйкес деп белгіленген цилиндрлердің көпшілігі үшін үйлесімділік толық.
Вилка штоканы Қазақстан аймақтарына жеткізудің мерзімдері қандай?
Ақтау қаласындағы қоймада тауар болған жағдайда, жіберу 1-2 жұмыс күні ішінде жүзеге асырылады. Тасымалдау компанияларымен жеткізу мерзімдері: ірі қалаларға (Алматы, Астана, Шымкент) – 3-5 күн, басқа аймақтарға – қашықтыққа байланысты 5-10 күн. Қоймадан өзіңіз алу мүмкіндігі бар.
Жоғары ылғалдылық жағдайында немесе ашық ауада вилканы пайдалануға бола ма?
Мысқалды болаттан жасалған стандартты орындау орташа ылғалдылықта жақсы коррозиядан қорғауды қамтамасыз етеді. Алайда, тұрақты ашық ауада жұмыс істеу, атмосфералық жауын-шашынның тікелей әсері немесе агрессивті орталар (химиялық өндіріс) үшін қосымша қорғаныс (бояу, жабын) ұсынылады немесе болатсызданған болаттан жасалған вилкалар туралы сұрақты қарастырыңыз (тапсырыс бойынша).
Қазақстан өнеркәсібі үшін сенімді жеткізуші
Гидротех компаниясы Қазақстан нарығында, соның ішінде вилка штока для пневмоцилиндров по ISO 6431 өнеркәсіптік компоненттердің сенімді жеткізушісі болып табылады. Біздің өнімдеріміз жарияланған стандарттарға және техникалық талаптарға сәйкес келеді. Біз бүкіл ел бойынша кәсіпорындардың үздіксіз жұмысына ықпал ететіндігімізге мақтаныш танамыз, батыс Қазақстанның мұнай-газ секторынан бастап орталық және шығыс аймақтардағы машина жасау зауыттарына дейін. Кеңес алу және тапсырыс беру үшін бізге хабарласыңыз – біз сіздің өндірістік цикліңізді Ақтаудан жылдам жеткізумен сапалы түйінді бөлшектермен қамтамасыз етеміз.
