На промышленных предприятиях Казахстана, где требуется максимальная точность обработки металла и других материалов, вопросы вибрации и устойчивости оборудования становятся критически важными. Эффективным решением для гашения колебаний и обеспечения стабильной работы прецизионных станков является виброопора ОВ-31 и её модификация ОВ-31М. Эта конструкция, разработанная брендом Гидротех, специально предназначена для монтажа на оборудование с жёсткими станинами, работающее в условиях постоянных или случайных вибраций.
Описание и назначение виброопоры серии ОВ-31
Виброопора ОВ-31 представляет собой высокоэффективное устройство для пассивной и активной виброизоляции промышленного оборудования среднего класса. Она обеспечивает не только гашение паразитных колебаний, возникающих в процессе работы станков, прессов и другого технологического оборудования, но и позволяет производить точную регулировку высоты при монтаже. Это исключает необходимость сложного выравнивания станины или устройства специального фундамента. Виброопора ОВ-31 эффективно минимизирует передачу вибрации на основание и строительные конструкции, что защищает как само оборудование от износа, так и окружающее пространство от шума. Модификация ОВ-31М сохраняет все технические преимущества базовой модели, предлагая универсальное резьбовое присоединение.
Габаритные размеры, вес и классификация
Виброопора ОВ-31 выпускается в исполнении с крепёжной резьбой М16, что является стандартом для большинства станков среднего класса. Она обладает компактными габаритами и оптимальным соотношением массы к несущей способности. Виброопора ОВ-31 отличается высокой надёжностью конструкции и длительным сроком службы. Товар классифицируется по Код ТН ВЭД: 8431.49.000.00, что подтверждает его промышленное назначение.
| Параметр | Значение |
|---|
| Вес одной единицы | 1,56 кг |
| Длина (высота) | 100 мм |
| Диаметр корпуса | 142 мм |
| Диапазон регулировки по высоте | 15 мм |
| Код ТН ВЭД | 8431.49.000.00 |
Благодаря своим размерам виброопора ОВ-31 легко интегрируется в существующие системы монтажа и не требует сложных переделок оборудования. Использование этой опоры особенно актуально на предприятиях Казахстана, где важно быстро и качественно модернизировать производственные линии без длительного простоя.
— Қазақстанда оның не істейтінін білмейтін жұмысшы опораға: "Мен сені виброопора ОВ-31 деймін, бірақ сен шынымен барлық тітіркендіруді басасың ба?" Опора жауап берді: "Ия, мен басамын, және бұл өзіңіздің көңіл-күйіңізді де емес!"
Технические характеристики и параметры эксплуатации
Технические параметры виброопоры ОВ-31 позволяют ей решать широкий круг задач по защите оборудования от вибраций и обеспечению его устойчивой работы. Конструкция спроектирована с учётом суровых условий эксплуатации на промышленных предприятиях.
| Параметр | Значение |
|---|
| Резьба (тип присоединения) | M16 |
| Длина, мм | 100 |
| Диаметр корпуса, мм | 142 |
| Диапазон регулировки по высоте, мм | 15 |
| Рабочая нагрузка, Н (мин/макс) | 2500 / 45000 |
| Масса, кг | 1,56 |
| Тип рабочей среды | Сухой воздух, воздух с примесями масла и воды, неагрессивные среды |
| Температурный диапазон | от -40°C до +80°C |
| Срок службы | Не менее 10 лет |
Принцип работы виброизолирующей опоры
Принцип гашения колебаний в виброопоре ОВ-31 основан на комбинации резинометаллических демпферов и жёсткого регулируемого винтового узла. Эластичный элемент эффективно поглощает энергию вибраций, поступающих от работающего станка или пресса, предотвращая их передачу на основание пола. Параллельно винтовой механизм позволяет оператору производить тонкую юстировку оборудования по горизонтали, компенсируя неровности поверхности. Таким образом, виброопора ОВ-31 обеспечивает двойную функцию: активное виброгашение и пассивное выравнивание, что делает её незаменимым элементом для настройки высокоточного оборудования. Качество сборки каждой виброопоры ОВ-31 гарантирует долговечность и стабильность её работы.
Внешний вид виброопоры ОВ-31М от производителя Гидротех. На фото видны резьбовой шток М16 и регулировочный узел.
Области применения и совместимое оборудование
Виброопора ОВ-31 находит широкое применение в различных отраслях промышленности Казахстана. Она рекомендована для установки на следующее оборудование:
• Станки: Токарные станки серии КД2126К и КД2328К, координатно-расточные станки, фрезерные станки различной конфигурации, в том числе с ЧПУ.
• Прессовое оборудование: Кривошипные прессы усилием до 630 кН.
• Другое технологическое оборудование: Дробильные установки, вентиляторные системы средней мощности, испытательные стенды.
Установка оборудования обычно производится на 4, 6 или более опор ОВ-31 в зависимости от массы и распределения нагрузки. Такая комплектация обеспечивает устойчивое положение оборудования массой до 4,5 тонн.
Условное обозначение и расшифровка модели
Маркировка опор интуитивно понятна и расшифровывается следующим образом: «ОВ» — Опора Виброизолирующая. Цифра «31» — порядковый номер базовой модели. Буква «М» в индексе модификации ОВ-31М указывает на тип исполнения с универсальной резьбой М16. Таким образом, виброопора ОВ-31 — это базовая модель, а виброопора ОВ-31М — её модернизированный вариант, сохраняющий все ключевые характеристики, но с унифицированным присоединительным узлом.
Габаритные и присоединительные размеры
Монтаж виброопоры ОВ-31М осуществляется с помощью стандартной шпильки или болта с резьбой М16. В комплект поставки обычно входят необходимые крепёжные элементы: гайки и шайбы. Конструкция опоры разработана таким образом, чтобы обеспечивать равномерное распределение нагрузки на все точки крепления и сохранять свою геометрию при длительной эксплуатации, предотвращая ослабление соединений и деформацию.

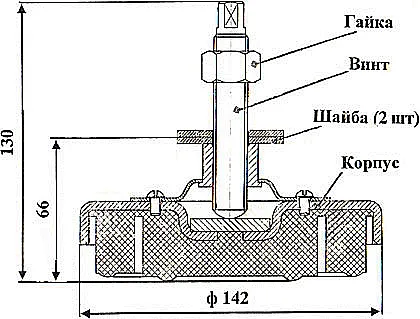

Габаритный чертёж и схема подключения виброопоры ОВ-31. На изображении чётко виден регулировочный винт и посадочное место для демпфера.
Примеры применения на предприятиях Казахстана
Отечественные предприятия активно внедряют решения для повышения точности производства. Например, машиностроительный завод в Алматинской области применил комплект из 20 виброопор ОВ-31М для модернизации парка фрезерных станков с ЧПУ, что позволило повысить точность обработки деталей и снизить уровень шума в цехе.
Металлообрабатывающее предприятие в Актобе установило виброопоры ОВ-31 на прессы усилием 400 кН, что решило проблему с вибрацией фундамента и позволило установить новое оборудование в существующие производственные ячейки без кардинальной перестройки.
Для заказа необходимой комплектации виброопор ОВ-31 достаточно связаться с нашим отделом продаж.
Доставка по Казахстану и странам СНГ
Поставщик Гидротех осуществляет прямые поставки виброопоры ОВ-31 и ОВ-31М на промышленные предприятия по всему Казахстану. Организуем быструю и надёжную доставку в города: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие регионы. Также работаем со странами СНГ. Срок отгрузки со склада в Костанае минимален. Мы гарантируем сохранность продукции при транспортировке и полное соответствие заявленным характеристикам.
Часто задаваемые вопросы (FAQ)
Вопрос 1: Как правильно подобрать количество виброопор ОВ-31 для конкретного станка?
Ответ: Количество рассчитывается исходя из общей массы оборудования и распределения нагрузки. Для большинства станков достаточно 4-6 опор. Рекомендуется обратиться за консультацией к нашим инженерам через раздел Контакты для точного расчёта.
Вопрос 2: Какова реальная максимальная нагрузка на одну виброопору ОВ-31 и можно ли её превышать?
Ответ: Максимальная допустимая статическая нагрузка составляет 45 000 Н (около 4,5 тонн). Превышение этой нагрузки недопустимо и может привести к разрушению демпфирующего элемента и потере функциональности. Для оборудования большей массы используются другие модели.
Вопрос 3: Подходит ли виброопора ОВ-31 для работы в неотапливаемых цехах в условиях казахстанской зимы?
Ответ: Да, полностью. Диапазон рабочих температур от -40°C до +80°C позволяет эксплуатировать опоры в самых суровых климатических условиях. Материалы устойчивы к морозу и сохраняют свои эластичные свойства.
Вопрос 4: Требуется ли техническое обслуживание или периодическая регулировка виброопоры ОВ-31?
Ответ: Конструкция не имеет изнашиваемых элементов в традиционном понимании. Резиновый демпфер рассчитан на весь срок службы. Регулировка может потребоваться только при перемещении оборудования или изменении его массы, выполняется вручную вращением регулировочного винта.
Качественная виброопора ОВ-31 — это инвестиция в долгосрочную и стабильную работу вашего оборудования от бренда Гидротех. Мы гарантируем соответствие продукции требованиям технических стандартов и предлагаем бесплатную консультационную поддержку по вопросам монтажа и эксплуатации на территории Казахстана. Закажите надежное решение для виброзащиты вашего производства уже сегодня!
