Распределители В79-11А; В74-21А; В63-11А

Распределители В79-11А, В74-21А, В63-11А составляют серию универсальных, компактных четырехлинейных пневмораспределителей от бренда Гидротех. Эти устройства фундаментально важны для построения современных систем промышленной автоматизации в Казахстане, управляя направлением потока сжатого воздуха в пневмоцилиндрах, вращательных приводах и другом оборудовании. Они нашли широкое применение в станкостроении, на линиях упаковки, в деревообработке и других отраслях, где требуется надежное и точное управление перемещением.

Назначение и обзор серии распределителей В79-11А, В74-21А, В63-11А

Данные пневмораспределители предназначены для коммутации потоков рабочей среды — сжатого очищенного воздуха в пневматических системах с давлением до 1 МПа (10 бар). Основная задача — переключение между двумя устойчивыми положениями, что позволяет, например, выдвигать и втягивать шток пневмоцилиндра. Ключевое различие между моделями В79-11А, В74-21А, В63-11А заключается в типе привода управления, что позволяет гибко интегрировать их в системы с разным способом подачи управляющего сигнала.

Рабочая среда для пневмораспределителей В79-11А, В74-21А, В63-11А — это очищенный от масла и механических примесей сжатый воздух. Их компактные размеры и невысокая масса (в пределах 0,22-0,25 кг) облегчают монтаж даже в стесненных условиях. Габариты устройств стандартизированы, что упрощает замену и модернизацию оборудования.

«Едет как-то пневмораспределитель В79-11А по степи на монтаж. Встречает его старый золотник и спрашивает: «Сен қайда барасың?». А новый отвечает: «Менің жұмысым – бағыт өзгерту, бірақ бұл жолға шықсам, қайта оралуым керек!». (Шутка про принцип работы двухпозиционного золотника).

Технические характеристики и сравнение моделей

Серия пневмораспределителей В79-11А, В74-21А, В63-11А объединена базовыми параметрами, но имеет ключевые отличия в управлении и усилиях переключения.

*Для модели В79-11А с механическим управлением параметр «давление управления» отсутствует, указано минимальное рабочее давление.

Принцип работы и конструкция

В основе всех моделей серии (В79-11А, В74-21А, В63-11А) лежит золотниковая конструкция с плоским распределительным элементом. Корпус распределителя содержит систему каналов и полостей (линейных 1, 2, 4, 5 и управляющих 12, 14 согласно схемам). Золотник, перемещаясь между двумя крайними позициями, соединяет различные каналы, тем самым направляя поток воздуха от источника питания (линия 1) к потребителю (линия 2 или 4), а линию на выхлоп (5 или 3) — к атмосфере. Надежность переключения обеспечивается точной обработкой трущихся поверхностей и качественными уплотнениями.

Условное обозначение и расшифровка

Маркировка распределителей В79-11А, В74-21А, В63-11А является стандартизированной. Рассмотрим на примере В74-21А УХЛ4:

• В — распределитель.
• 74 — тип управления (74 — механическое путевое с роликом и пневмовозвратом).
• 21 — конструктивное исполнение (двухпозиционный, четырехлинейный).
• А — модификация.
• УХЛ — климатическое исполнение (умеренно-холодный климат).
• 4 — категория размещения (в закрытых помещениях).

Габаритные и присоединительные размеры распределителей В79-11А, В74-21А, В63-11А

Все модели серии имеют сопоставимые габариты, что обеспечивает взаимозаменяемость по посадочным местам.

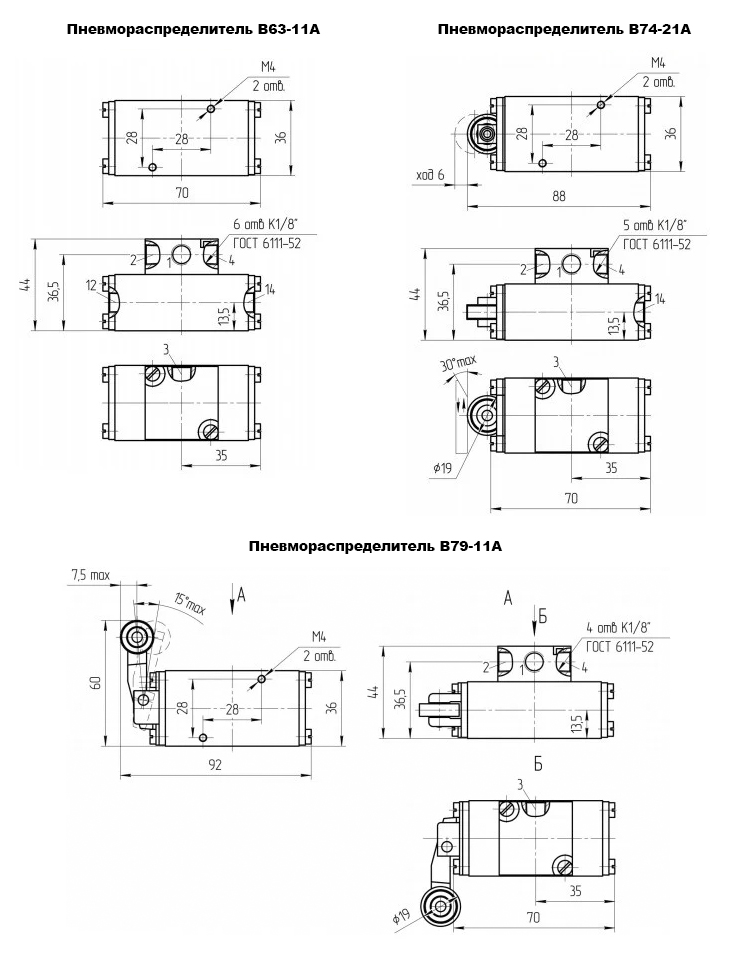

Чертеж габаритных размеров пневмораспределителей серии В79-11А, В74-21А, В63-11А, вид со стороны присоединительных резьбовых отверстий.

Области применения и совместимое оборудование

Пневмораспределители В79-11А, В74-21А, В63-11А востребованы в различных отраслях промышленности Казахстана:

• Станкостроение и металлообработка: Управление зажимными устройствами, механизмами подачи, дверцами станков с ЧПУ.
• Пищевая и упаковочная промышленность: Автоматы для розлива, фасовки, маркировки, захваты на конвейерных линиях.
• Деревообработка: Пневмоприводы пил, зажимы, позиционеры.
• Общепромышленная автоматика: Любое оборудование, где требуется автоматическое или полуавтоматическое линейное перемещение.

Выбор конкретной модели В79-11А, В74-21А или В63-11А зависит от логики системы управления. Пневматическое управление (В63-11А) подходит для полностью пневматических или ПЛК-управляемых систем. Модели с толкателем (В74-21А) идеальны для путевого управления от кулачков, а распределители с рычагом (В79-11А) — для ручного или механического воздействия с малым усилием.

Ремонтопригодность и запасные части

Распределители серии рассчитаны на длительный срок службы при соблюдении условий эксплуатации (чистота воздуха, наличие смазки). Наиболее часто подвержены износу уплотнительные элементы (манжеты, кольца) золотника. При необходимости ремонта рекомендуется производить полную замену ремкомплекта, куда входят все уплотнения и пружины.

Типовой ремкомплект для распределителей В79-11А, В74-21А, В63-11А включает:

• Комплект уплотнительных манжет золотника.
• Уплотнительные кольца статического присоединения.
• Возвратная пружина (для моделей с пружинным возвратом).
• Комплект крепежных элементов корпуса (при необходимости).

Как сделать правильный выбор и заказать

При выборе между В79-11А, В74-21А, В63-11А, в первую очередь, определитесь с типом управления:

1. Для полностью автоматизированной системы с контроллером (ПЛК) — выбирайте пневмораспределитель В63-11А.
2. Для систем с управлением от механического кулачка или упора — распределитель В74-21А (толкатель с роликом).
3. Для ручных станций или систем, где управление осуществляется вручную с малым усилием — распределитель В79-11А (рычаг).

Пример заказа: Для поставки в г. Караганда на линию фасовки требуется 10 шт. пневмораспределителей с путевым управлением от кулачка. Заказ формируется как: «Пневмораспределитель В74-21А УХЛ4 – 10 шт. Доставка в Караганду». Для получения консультации или оформления заказа вы можете обратиться к нашим специалистам через форму заказа или посетив раздел Контакты.

Поставки и доставка по Казахстану и СНГ

Бренд Гидротех, в лице официального поставщика в Казахстане, обеспечивает стабильные поставки пневмораспределителей В79-11А, В74-21А, В63-11А. Мы осуществляем доставку во все регионы страны, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Все оборудование сопровождается необходимой документацией и гарантией. Наша цель — обеспечить казахстанские предприятия надежными компонентами для пневмоавтоматики, способствуя технологическому развитию промышленности страны.
