Назначение пневмораспределителя Гидротех ПР 03 Р14 УХЛ4
Пневмораспределитель ПР 03 Р14 УХЛ4 (артикул ПР03Р14) – это компактный трехлинейный (3/2) пневматический распределитель, выполняющий функцию направленного управления потоком сжатого воздуха. Он используется для подключения, переключения и отключения подачи воздуха к исполнительным механизмам – пневмоцилиндрам, пневмомоторам, заслонкам, патронам и другим элементам систем промышленной автоматизации.
Важным условием для долгой и стабильной работы этого пневмораспределителя является качество воздушной среды. Согласно техническим условиям, загрязненность воздуха должна соответствовать классу не грубее 10 по ГОСТ 17433. Для смазки трущихся деталей рекомендуется использовать впрыскиваемое масло вязкостью от 10 до 35 мм²/с при +50°C. Оптимальное содержание масла в воздухе составляет 1-2 микрокапли на 1 м³.
[Вставьте здесь шутку/анекдот]
Инженер на производстве спрашивает стажера:
– Почему станок не работает?
– Не знаю. Воздух есть, команды есть…
– А пневмораспределитель ПР 03 Р14 УХЛ4 проверил?
– Ещё нет.
– Вот и ответ! В пневматике, сынок, всегда первым делом проверяй «дыхание» системы – пневмораспределитель!
«Жүйе тынысын тексерер алдың – бірінші пневмораспределитель!»
Технические характеристики пневмораспределителя ПР 03 Р14
Модель ПР 03 Р14 УХЛ4 от бренда «Гидротех» отличается высокой надежностью, компактными габаритами и простотой монтажа. Его климатическое исполнение УХЛ4 позволяет эксплуатировать оборудование в помещениях с регулируемым микроклиматом в условиях умеренного и холодного макроклимата.
| Параметр |
Значение |
| Условный проход (присоединительный размер), Ду, мм |
2,5 |
| Номинальное (рабочее) давление, Pном, МПа (бар) |
1,0 (10 бар) |
| Диапазон рабочих давлений |
от 0,14 до 1,0 МПа (1,4 – 10 бар) |
| Пропускная способность, Kv, м³/ч, не менее |
0,1 |
| Тип рабочей среды |
Сжатый воздух, очищенный по ГОСТ 17433, с масляным туманом |
| Максимальное усилие на органе управления, Н |
8 |
| Масса распределителя, кг, не более |
0,12 |
| Тип присоединения |
Резьбовое |
| Схема работы (число линий/позиций) |
3/2 (нормально закрытый - НЗ) |
Конструкция и принцип работы
Пневмораспределитель Гидротех ПР 03 Р14 построен по тарельчато-клапанной схеме с механическим (кнопочным, рычажным, роликовым) или пневматическим (пилотным) управлением. В нормальном (нерабочем) состоянии подпружиненный запорный элемент перекрывает проход воздуха от входа (Р) к рабочему выходу (А), а выход (А) соединен с линией выхлопа (R). При воздействии на исполнительный элемент (нажатии кнопки, подаче управляющего давления) тарельчатый клапан преодолевает силу пружины, герметично садится на седло выхлопного канала и открывает проход от входа (Р) к выходу (А). После снятия усилия пружина возвращает клапан в исходное (нормально закрытое) положение.
Область применения и совместимое оборудование
Благодаря своим эксплуатационным характеристикам, пневмораспределитель ПР 03 Р14 УХЛ4 нашел широкое применение в промышленности Казахстана:
- Станкостроение и механообработка: управление зажимными патронами, механизмами подачи, защитными кожухами на токарных, фрезерных станках и обрабатывающих центрах.
- Автоматические линии и роботизированные комплексы: в качестве конечных элементов управления в пневмосистемах манипуляторов, упаковочных и сортировочных линий.
- Пищевая промышленность: управление клапанами, заслонками, дозаторами на линиях розлива и фасовки.
- Деревообработка и производство стройматериалов: в пневмоцилиндрах прессов, подъемников, фиксаторов.
- Общее машиностроение: в испытательных стендах, учебных лабораторных установках по пневматике и автоматике.
Код ТН ВЭД для данного товара обычно относится к группировке 8481 20 100 0 – «Клапаны распределительные для пневматических систем».
Габаритные и присоединительные размеры
Ниже представлены изображения и примерные габариты пневмораспределителя. Для точного расчета монтажного пространства рекомендуется свериться с чертежом в технической документации.

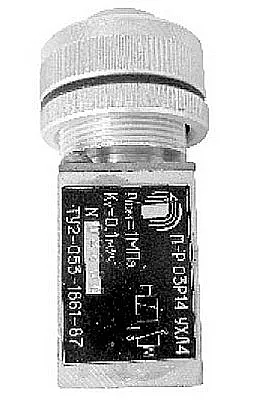

Пневмораспределитель Гидротех ПР03Р14 УХЛ4. Вид сбоку. Компактный корпус с тремя резьбовыми портами.

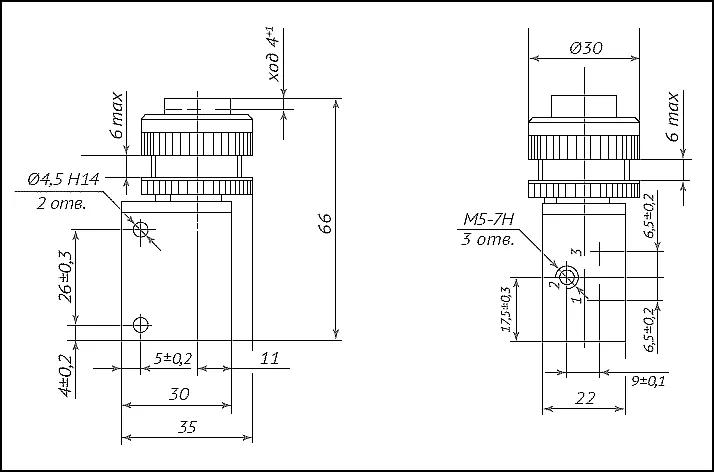

Пневмораспределитель Гидротех ПР03Р14 УХЛ4. Схематическое изображение и габариты.
| Параметр | Показатель |
|---|
| Габаритные размеры (Д x Ш x В) | ~ 45 x 35 x 25 мм (уточняется по моделям модификаций) |
| Диапазон масс, кг | 0,10 — 0,12 |
| Код ТН ВЭД | 8481 20 100 0 |
Ремкомплект и запчасти для пневмораспределителя ПР 03 Р14
Для поддержания работоспособности пневмораспределителя рекомендуем своевременно проводить ТО. Наиболее уязвимыми элементами, требующими периодической замены, являются уплотнительные кольца и пружина возвратного механизма.
| Наименование детали ремкомплекта | Функция |
|---|
| Комплект уплотнительных колец (обычно из NBR или PU) | Обеспечение герметичности в зоне перемещения клапана |
| Возвратная пружина | Возврат управляющего элемента в исходное положение |
| Тарельчатый клапан | Основной запорный элемент |
| Шток или толкатель (в зависимости от типа управления) | Передача усилия от органа управления на клапан |
Как заказать и примеры обозначений
Условное обозначение модели содержит ключевую информацию:
ПР 03 Р14 УХЛ4
ПР – Пневмо-Распределитель.
03 – Трехлинейный (3 порта).
Р14 – исполнение с механическим толкателем возвратного действия (тип управления может уточняться).
УХЛ4 – Климатическое исполнение и категория размещения.
При заказе через сайт Гидротех или по телефону укажите:
Пример заказа: «Пневмораспределитель Гидротех ПР 03 Р14 УХЛ4, нормально закрытый, с ручным толкателем, для давления 10 бар. Код ПР03Р14».
FAQ - Часто задаваемые вопросы
Как правильно выбрать модификацию пневмораспределителя ПР 03 Р14 для моей задачи?
Для выбора необходимо определить: 1) требуемый тип управления (ручной, механический, пневматический); 2) рабочее давление в вашей системе; 3) тип и диаметр присоединительной резьбы. Консультанты нашего сайта помогут подобрать оптимальный вариант.
Какой срок службы у этого пневмораспределителя?
Срок службы напрямую зависит от условий эксплуатации (чистота воздуха, наличие смазки, частота срабатываний). При соблюдении требований по качеству воздуха и своевременном ТО пневмораспределитель ПР 03 Р14 УХЛ4 может проработать несколько сотен тысяч циклов срабатывания.
Есть ли доставка в мой город в Казахстане?
Да, мы осуществляем доставку продукции, включая пневмораспределитель ПР 03 Р14, во все регионы Республики Казахстан, включая Нур-Султан (Астану), Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и, конечно, в Актау. Также возможна отправка в страны СНГ.
Чем отличается УХЛ4 от других климатических исполнений?
Исполнение УХЛ4 предназначено для эксплуатации в закрытых отапливаемых помещениях с искусственно регулируемыми климатическими условиями в регионах с умеренным и холодным климатом. Это стандартное исполнение для большинства промышленных цехов и производств Казахстана.
Ваш надежный поставщик в Казахстане
Наша компания является официальным поставщиком пневмоавтоматики бренда «Гидротех» в Казахстане. Мы не только поставляем качественное оборудование, соответствующее ГОСТ, но и обеспечиваем комплексную поддержку: консультации по подбору пневмораспределителя, гарантийное и послегарантийное обслуживание, поставку запчастей и ремкомплектов. Штаб-квартира и склад находятся в Костанае, что позволяет оперативно обрабатывать заказы со всего региона и Каспия. Для получения подробной информации об условиях сотрудничества, ценах и оформления заказа перейдите в раздел Контакты или свяжитесь с нами любым удобным способом.
