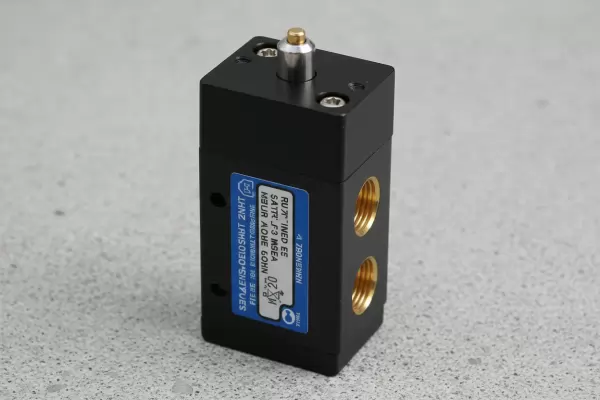

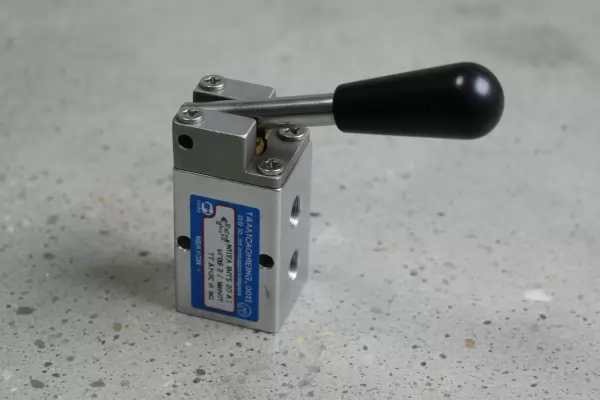

Пневмораспределители В78-2хМ и В76-2хМ представляют собой сердцевину современного промышленного пневмопривода в Казахстане. Эти надежные устройства, производимые под брендом Гидротех, предназначены для точного управления потоками сжатого воздуха в системах автоматизации станков, технологических линий, упаковочного и обрабатывающего оборудования. Серия включает как двухлинейные (В76), так и трехлинейные (В78) модели с условным проходом 4 и 6 мм, что делает их универсальным решением для задач малой и средней мощности. Наш склад в Костанае гарантирует быстрые поставки по всему Казахстану.
Назначение и область применения
Основное назначение пневмораспределителей В78-2хМ и В76-2хМ – это коммутация пневматических цепей. В зависимости от модификации, они либо останавливают поток воздуха (В78-2хМ), либо изменяют его направление (В76-2хМ). Эти устройства незаменимы в составе промышленного оборудования, работающего на сжатом воздухе: прессы, станки с ЧПУ, манипуляторы, конвейерные системы, системы пневмозажима, упаковочные автоматы. Благодаря компактным размерам и высокой надежности, пневмораспределители В78-2хМ широко используются на предприятиях машиностроения, металлообработки, пищевой и перерабатывающей промышленности Казахстана. Установка возможна в любом пространственном положении, что значительно упрощает монтаж.
Общее описание и основные параметры
Все модели серии пневмораспределителей В78-2хМ и В76-2хМ работают на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433, с давлением от 0.1 МПа (минимальное/номинальное) до 1.0 МПа. Конструктивно большинство устройств выполнено по схеме с цилиндрическим золотником, что обеспечивает быстрое переключение и долгий срок службы. Исключение составляют модели КВ76(78)-21М клапанного типа. Климатическое исполнение – УХЛ4, что допускает работу в умеренном и холодном климате, характерном для многих регионов Казахстана. Диапазон рабочих температур окружающей среды составляет от -40°C до +40°C. Для правильного подбора важно обратить внимание на тип управления, который указан в начале условного обозначения (например, ГВ, АВ, БВ).
Анекдот от опытного пневматика: Приходит молодой инженер на склад и просит: "Дайте мне, пожалуйста, пневмораспределители В78-2хМ для нового проекта". А кладовщик ему: "Бала, начни с простого – сначала проект сделай, а потом за пневмораспределителями В78-2хМ приходи. Не то у тебя и проект, и воздух – оба в трубу улетят!".
Технические характеристики серии В78-2хМ / В76-2хМ
| Параметр / Характеристика |
БВ76/78-21М |
БВ76/78-22М |
В76/78-21М |
В76/78-22М |
КВ76-21М |
КВ78-21М |
ДВ76/78-21М |
ДВ76/78-22М |
ГВ76/78-21М |
АВ76/78-21М |
АВ76/78-22М |
ЕВ76/78-21М |
ЕВ76/78-22М |
| Тип рабочей среды |
Сжатый воздух, очищенный, с распыленным маслом |
| Рабочее давление, МПа (мин./ном.) |
0,1 / 0,1 |
| Условный проход, Ду (мм) |
4 |
6 |
4 |
6 |
4 |
4 |
4 |
6 |
4 |
4 |
6 |
4 |
6 |
| Присоединительный размер (резьба) |
G 1/8" |
G 1/4" |
G 1/8" |
G 1/4" |
K 1/8" |
K 1/8" |
G 1/8" |
G 1/4" |
G 1/8" |
G 1/8" |
G 1/4" |
G 1/8" |
G 1/4" |
| Пропускная способность, Kv (м³/ч), не менее |
0,4 |
0,6 |
0,4 |
0,6 |
0,3 |
0,3 |
0,4 |
0,6 |
0,17 |
0,4 |
0,6 |
0,4 |
0,6 |
| Усилие переключения, Н (кгс) |
80 (8) |
35 (3,5) |
25 (2,5) |
35 (3,5) |
| Частота срабатывания, циклов/мин. |
100 |
- |
| Масса, кг (примерно) |
0,13 |
0,17 |
0,18 |
0,11 |
0,18 |
Габаритные размеры и масса
Все пневмораспределители В78-2хМ отличаются компактностью, что позволяет интегрировать их в ограниченные пространства оборудования. Габаритные размеры варьируются в зависимости от исполнения (тип управления и проход). В среднем, длина корпуса составляет от 50 до 80 мм, ширина от 30 до 50 мм, высота (с учетом органа управления) от 60 до 120 мм. Крепление осуществляется двумя винтами через отверстия в корпусе. Диапазон масс для различных модификаций серии пневмораспределителей В78-2хМ составляет от 0.11 до 0.18 кг.
| Серия | Диапазон массы, кг | Примечание |
|---|
| В76/78-21М, В76/78-22М | 0.17 — 0.18 | Основные исполнения с механическим управлением |
| БВ76/78-21М, БВ76/78-22М | 0.13 | Более легкое исполнение с толкателем |
| ГВ76/78-21М | 0.11 | Компактное ручное исполнение с кнопкой |
| АВ76/78-21М, АВ76/78-22М и др. | 0.18 | Исполнения с кнопками Пуск/Стоп, тумблерами |
Код ТН ВЭД для данной продукции, как правило, 8481 80 3100 – аппаратура для распределения жидкостей или газов, ручная. Для точного определения кода при таможенном оформлении рекомендуется консультация со специалистом.
Принцип работы и ключевые особенности
Принцип работы пневмораспределителей В78-2хМ основан на линейном перемещении золотника (клапана) внутри корпуса под действием управляющего усилия. В двухпозиционном исполнении золотник имеет два фиксированных состояния, соответствующих определенной схеме подключения линий (например, питание-рабочий орган-сброс). Переключение между позициями осуществляется вручную (рычаг, кнопка, тумблер) или механически (толкатель, ролик). Конструкция обеспечивает минимальные утечки и быстрое время отклика. Важной особенностью трехлинейных моделей В78-2хМ является возможность их использования как двухлинейных путем заглушки атмосферного канала (порт 3), что повышает гибкость применения. Именно универсальность делает пневмораспределители В78-2хМ столь востребованными.
Условное обозначение: расшифровка кода модели
Маркировка пневмораспределителей В78-2хМ несет полную информацию об устройстве. Разберем ее на примере ГВ76-21М УХЛ4:
| ГВ | Вид управления: ручное с рычагом-ручкой (кнопка).
Другие варианты: В (двустороннее мех.), БВ (толкатель), ДВ (тумблер), КВ (ломающийся рычаг), АВ (кнопка Пуск), ЕВ (кнопка Стоп). |
| 7 | Число линий: 6 (двухлинейный для изменения потока) или 8 (трехлинейный для останова потока). В нашем примере «7» — требуется уточнение, обычно это «6» или «8». |
| 6 | Число линий: 6 – двухлинейный. |
| 2 | Число позиций: 2 – двухпозиционный. |
| 1 | Условный проход: 1 – 4 мм, 2 – 6 мм. |
| М | Модификация. |
| УХЛ4 | Климатическое исполнение и категория размещения: УХЛ4 – для умеренного и холодного климата, на открытом воздухе под навесом. |
Таким образом, ГВ76-21М – это двухлинейный, двухпозиционный пневмораспределитель с ручным управлением кнопкой, условным проходом 4 мм и резьбовым присоединением G1/8".
Запасные части и ремонт
Пневмораспределители серии В78-2хМ отличаются высокой ремонтопригодностью. Наиболее часто требуют замены уплотнительные элементы (манжеты, кольца), пружины возврата, а в некоторых случаях – сам золотник. Для популярных моделей на нашем складе в Костанае поддерживается запас уплотнительных ремкомплектов.
Типичный состав ремкомплекта для пневмораспределителей В78-2хМ золотникового типа включает:
| Наименование запчасти | Материал | Кол-во, шт. |
|---|
| Уплотнительное кольцо золотника | Маслобензостойкая резина | 2 |
| Манжета торцевая | Резина НБР | 2 |
| Возвратная пружина | Пружинная сталь | 1 |
| Сальниковое уплотнение штока (для исполнений с выходящим штоком) | Резина | 1 |
Перед заказом ремкомплекта необходимо точно указать модель распределителя.
Часто задаваемые вопросы (FAQ)
Как выбрать между двухлинейным (В76) и трехлинейным (В78) распределителем?
Выбор зависит от задачи двухлинейный пневмораспределитель В76 используется для изменения направления потока воздуха между двумя линиями (например, для управления двусторонним пневмоцилиндром). Трехлинейный пневмораспределитель В78 предназначен для полной остановки потока, он имеет отдельный канал для сброса (атмосферный), что необходимо для быстрого опускания штока цилиндра под собственным весом или принудительного возврата.
Какое управление выбрать: ручное (ГВ, ДВ) или механическое (В, БВ)?
Ручное управление (кнопка, тумблер) применяется, когда оператор должен инициировать переключение вручную. Механическое управление (рычаг, толкатель, ролик) используется в автоматических циклах, где переключение происходит от воздействия движущейся части станка (кулачка, скобы). Например, БВ78-22М с толкателем идеален для автоматических подач.
Как осуществляется доставка по Казахстану и сколько она занимает по времени?
Доставка товаров, включая пневмораспределители В78-2хМКонтакты.
Совместимы ли данные распределители с импортным оборудованием?
Да, пневмораспределители В78-2хМ являются отечественным аналогом многих импортных клапанов серий VICKERS, FESTO, SMC с похожими присоединительными размерами (G1/8", G1/4"). Однако перед заменой необходимо сверять схемы подключения (ISO/СЕТО), давление, расход (Kv) и тип управления. Наши специалисты готовы помочь с подбором аналога.
Примеры заказа и завершение
Для заказа вам необходимо определить требуемую модель по маркировке. Например: «Пневмораспределитель В78-21М – 2 шт.» или «Пневмораспределитель ГВ76-22М УХЛ4 – 1 шт.». Укажите необходимое количество и контактные данные. Свяжитесь с нами через форму заказа или по телефонам, указанным на сайте.
Выбирая пневмораспределители В78-2хМ от бренда Гидротех, вы получаете надежное, проверенное временем оборудование для ответственных производственных задач. Наш статус прямого поставщика из Костаная позволяет предлагать конкурентные цены и оперативную доставку не только по Казахстану, но и в страны СНГ. Обеспечьте бесперебойную работу вашего пневматического оборудования с качественными компонентами от Гидротех.
