Описание и назначение оборудования

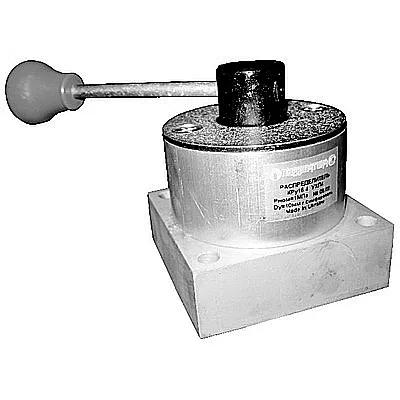

Пневмораспределитель крановый Кру 16-7 представляет собой высоконадежное механическое устройство для распределения потоков сжатого воздуха в трубопроводных системах промышленного назначения. Основное предназначение данного пневмораспределителя кранового Кру 16-7 – ручное перенаправление рабочей среды между шестью линиями, что незаменимо в условиях отсутствия электрификации или повышенных требований к взрывобезопасности. Этот пневмораспределитель крановый Кру 16-7 полностью адаптирован к суровым климатическим условиям Казахстана, сохраняя стабильную работу в морозы и жару.
Принцип действия основан на механическом повороте золотника, что исключает необходимость в электропитании и делает устройство энергонезависимым. Благодаря боковому присоединению и компактным габаритам, интеграция пневмораспределителя кранового Кру 16-7 в существующие системы не требует сложного переоборудования. На казахском языке устройство часто называют қолмен басқарылатын пневматикалық кран, подчеркивая его ручное управление и универсальность применения в нефтегазовой, строительной и сельскохозяйственной отраслях.
Ключевые параметры изделия
Масса устройства не превышает 0,9 кг, что облегчает процесс монтажа и обслуживания. Габаритные размеры составляют 125×65×55 мм. Присоединительная резьба выполнена по стандарту ГОСТ 6111-52 – коническая К3/8″. Код ТН ВЭД изделия – 8481801000. Устройство соответствует требованиям техрегламента ТР ТС 010/2011 и поставляется с сертификатами соответствия.
| Параметр | Значение |
|---|
| Номинальное рабочее давление, МПа | 1,0 |
| Условный диаметр прохода, мм | 10 |
| Количество управляемых линий | 6 |
| Количество рабочих позиций | 3 |
| Тип присоединения | Боковое, резьба К3/8″ |
| Пропускная способность (Kv), м³/ч | 1,3 |
| Усилие на рукояти, Н | 40 |
| Тип рабочей среды | Сжатый осушенный воздух |
| Полный средний ресурс, циклов | 2×10⁶ |
| Масса, кг | 0,9 |
| Климатическое исполнение | УХЛ4 |
Таблица основных технических характеристик пневмораспределителя кранового Кру 16-7 для точного подбора.
– Бір Маңғыстаудағы оператор, пневмораспределитель крановый Кру 16-7 қалайша сол аяқтап қойғансың? – деп сұрапты.
– Бұл пневмораспределитель крановый Кру 16-7 барлық бағытта жұмыс істейді, – деп жауап берді ол, – ал менің бөлім бастығы тек бір бағытта жұмыс істейді!
Принцип работы и устройство
Пневмораспределитель крановый Кру 16-7 построен по классической схеме с поворотным золотниковым механизмом. При повороте рукоятки на угол 90° золотник внутри корпуса перераспределяет потоки сжатого воздуха между шестью каналами. Благодаря применению высокоточных тефлоновых (фторопластовых) уплотнений достигается высокая герметичность даже после миллионов циклов. Конструкция исключает одновременное открытие противоположных линий, обеспечивая безопасное управление пневмоприводами.
Температурный режим и срок службы
Устройство рассчитано на работу в диапазоне температур от -40°C до +50°C, что соответствует климатическому исполнению УХЛ4. Это делает пневмораспределитель крановый Кру 16-7 идеальным для эксплуатации по всему Казахстану – от морозных зим Павлодара и Усть-Каменогорска до жаркого лета Шымкента и Туркестана. Расчетный ресурс до первого отказа составляет 1 млн циклов, а полный ресурс – 2 млн циклов при соблюдении условий по качеству воздуха и наличию смазки. При штатной эксплуатации срок службы составляет не менее 10 лет.
Сферы применения пневмораспределителя
Данный пневмораспределитель крановый Кру 16-7 широко используется на различных промышленных объектах Казахстана и стран СНГ благодаря своей надежности и автономности.
Нефтегазовая промышленность: управление системами на буровых установках, скважинное оборудование, станции подготовки нефти и газа, где пневмораспределитель крановый Кру 16-7 обеспечивает взрывобезопасное переключение.
Дорожно-строительная и горная техника: асфальтоукладчики, катки, экскаваторы, буровые станки. Здесь он управляет подачей воздуха на включение/выключение рабочих органов.
Металлообработка и машиностроение: прессы, станки, зажимные устройства, системы подачи. Точное ручное управление потоками позволяет оператору быстро контролировать технологические процессы.
Сельхозтехника и элеваторы: комбайны, тракторы, системы вентиляции и аэрации зернохранилищ.
Промышленные компрессорные станции: ручное распределение воздуха между различными потребителями или линиями.
Состав ремонтного комплекта и сменные элементы
При длительной эксплуатации пневмораспределителя кранового Кру 16-7 могут потребоваться запасные части. Наиболее часто заменяемыми элементами являются уплотнительные кольца и сальники. Комплект для обслуживания (ремкомплект) традиционно включает:
| Наименование детали | Количество в ремкомплекте | Материал |
|---|
| Уплотнительное кольцо золотника (тефлон) | 2 шт. | Фторопласт-4 |
| Сальник штока управления | 1 шт. | Манжета резино-тканевая |
| Пружина фиксатора | 1 шт. | Сталь 65Г |
| Уплотнительная шайба (под прижимную гайку) | 1 шт. | Паронит |
| Винт крепления рукоятки | 1 шт. | Сталь 3 |
Условное обозначение модели
Полная маркировка изделия выглядит как КРу16.7-УХЛ4 и расшифровывается следующим образом:
КРу – кран ручной пневматический (управление без электроэнергии).
16 – условный диаметр присоединения, равный 10 мм.
7 – модификация с боковым подключением, шестью линиями и тремя фиксированными позициями.
УХЛ – климатическое исполнение для умеренного и холодного климата.
4 – категория размещения для открытых площадок без контроля микроклимата.
Дополнительно в описании указывается материал корпуса – чугун СЧ20, тип резьбы – К3/8″.
Габаритные и присоединительные размеры
Для корректного монтажа и проектирования системы важно знать точные размеры устройства.
Габаритный чертеж пневмораспределителя кранового Кру 16-7 с указанием длины, ширины и высоты.
Схема подключения пневмораспределителя кранового Кру 16-7 с указанием назначения портов и межосевых расстояний.
| Размерный параметр | Значение |
|---|
| Длина корпуса (L) | 125 мм |
| Ширина корпуса (B) | 65 мм |
| Высота корпуса (H) | 55 мм |
| Диаметр монтажных отверстий | 7 мм |
| Расстояние между центрами монтажных отверстий (по длине) | 105 мм |
| Тип присоединительной резьбы | К3/8″ ГОСТ 6111-52 |
| Глубина резьбы | 12 мм |
| Расстояние между осями резьбовых портов | 32 мм |
Примеры корректного оформления заказа
Для оперативного формирования заявки и расчета стоимости рекомендуется указывать полную номенклатуру модели.
Пример заказа 1: Пневмораспределитель крановый Кру 16-7, артикул KRU16.7-UXL4, количество 5 штук, упаковка заводская.
Пример заказа 2: Пневмораспределитель крановый Кру 16-7 для нефтебазы в Атырау, 12 штук, требуется сертификат соответствия и инструкция на казахском языке.
Пример заказа 3: Кру 16-7 (пневмораспределитель крановый), 3 шт., с ремкомплектом в сборе, доставка в Караганду.
Пример заказа 4: Пневмораспределитель крановый Кру 16-7 УХЛ4, оптовая партия 50 единиц для доставки в Алматы и Астану с последующей рассылкой по филиалам.
Вы можете отправить заявку прямо на нашем сайте, перейдя в раздел Контакты, или воспользоваться формой обратной связи.
Часто задаваемые вопросы
Вопрос 1: Как подобрать и купить нужный пневмораспределитель крановый Кру 16-7 для моего предприятия?
Ответ: Для корректного подбора важно знать рабочее давление в вашей системе (оно не должно превышать 1,0 МПа), требуемое количество линий (стандартно 6) и тип резьбы подключения (К3/8″). Пневмораспределитель крановый Кру 16-7 от бренда Гидротех универсален для большинства задач. Наши инженеры помогут с подбором – просто свяжитесь с нами через сайт gidro777.kz.
Вопрос 2: Каковы сроки доставки оборудования в мой город?
Ответ: Мы осуществляем оперативные поставки пневмораспределителя кранового Кру 16-7 по всему Казахстану, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и отдаленные регионы. Стандартный срок доставки по РК – 3-5 рабочих дней. Доставка в страны СНГ занимает 7-10 дней. Возможна срочная отправка авиатранспортом.
Вопрос 3: Насколько требователен пневмораспределитель крановый Кру 16-7 к условиям эксплуатации?
Ответ: Устройство достаточно неприхотливо. Ключевые требования: подача чистого, осушенного сжатого воздуха (класс чистоты не грубее 10-го по ГОСТ), наличие смазки в системе (масло вязкостью 10-35 мм²/с, 1-2 капли на 1 м³ воздуха), периодическая проверка герметичности. Температурный диапазон от -40°C до +50°C позволяет использовать его на открытом воздухе круглый год.
Вопрос 4: Будет ли совместим пневмораспределитель крановый Кру 16-7 с нашим старым оборудованием советского образца?
Ответ: Да, будет. Пневмораспределитель крановый Кру 16-7 разработан с учетом стандартов ГОСТ, в частности, по резьбе К3/8″ (ГОСТ 6111-52), что обеспечивает полную совместимость с оборудованием советского и постсоветского производства. Он является прямым аналогом устаревших моделей, но превосходит их по ресурсу и надежности. Импортные аналоги (Festo, SMC) не всегда имеют такое же присоединение и стоят дороже.
Бренд Гидротех – надежный поставщик для Казахстана
Компания Гидротех является проверенным поставщиком промышленного пневмо- и гидрооборудования на рынке Казахстана. Мы предлагаем пневмораспределитель крановый Кру 16-7 собственного производства под контролем строгого ОТК. Каждое изделие проходит обязательные испытания на герметичность и работоспособность. Гарантия на всю продукцию составляет 24 месяца. Мы обеспечиваем не только поставку, но и комплексную техническую поддержку по выбору, монтажу и обслуживанию оборудования.
Активно работаем с городами Актау, Атырау, Кызылорда, где такое оборудование особенно востребовано в нефтегазовом секторе. Осуществляем поставки не только по Казахстану, но и в страны СНГ, Беларусь, Кыргызстан и Узбекистан. Для оформления заказа на пневмораспределитель крановый Кру 16-7 или получения консультации, обращайтесь в отдел продаж компании Гидротех через сайт gidro777.kz.
