Насос НШ 50М4 – это классический представ шестеренного гидравлического оборудования, заслуживший доверие на рынке Казахстана благодаря своей безотказности, высокой производительности и адаптации к жестким условиям эксплуатации. Этот насос НШ 50М4 является основой для множества гидросистем в сельском хозяйстве, строительстве и промышленности. Компания Гидротех, как официальный поставщик, предлагает оригинальные изделия с гарантией и оперативной поставкой во все регионы страны.
Описание и назначение насоса НШ 50М4
Гидравлический шестеренный насос НШ 50М4 предназначен для создания устойчивого потока рабочей жидкости (гидравлического масла) в системах с номинальным давлением до 20 МПа. Конструкция насоса НШ 50М4 отличительная компактностью и продуманной геометрией шестерен, что позволяет добиться минимальной пульсации и высокого КПД. Основное назначение насоса НШ 50М4 – обеспечение энергией гидроцилиндров и гидромоторов на мобильной и стационарной технике. Каждый узел перед отгрузкой проходит многоуровневый контроль, что гарантирует его долгосрочную и стабильную работу на вашем оборудовании.
Габариты, вес и коды
Насос НШ 50М4 характеризуется стандартными присоединительными размерами, что упрощает его монтаж и замену. Ниже приведены основные массо-габаритные параметры.
| Параметр | Значение |
|---|
| Масса | 8,0 кг |
| Габаритные размеры (Д×Ш×В) | 280 × 180 × 150 мм |
| Присоединительный фланец | Ø100 мм, 6 отверстий М12 |
| Код ТН ВЭД | 841360900 |
| Стандарт | ГОСТ 14896-84 |
Едет как-то казахский фермер на комбайне, а тот встал. Механик смотрит и говорит: «Ақсақалыңыз қайда?» (Где ваш старейшина?). Фермер: «Ол ауылда». Механик: «Жақсы, онда насос НШ 50М4 ауыстырайық, ол көпке шыдайды!» (Хорошо, тогда давайте заменим на насос НШ 50М4, он выдержит многое!).
Технические характеристики насоса НШ 50М4
Технические параметры насоса НШ 50М4 обеспечивают его широкую область применения. Модель выпускается в двух исполнениях по направлению вращения вала.
| Параметр | НШ 50М4 (правое вращение) | НШ 50М4 (левое вращение) |
|---|
| Рабочий объём, см³ | 50 (± 3%) |
| Номинальное давление, МПа | 20 |
| Максимальная частота вращения, об/с | 40 |
| Производительность (подача), л/мин | 68,6 |
| Давление на входе (всасывание), МПа | 0,018 – 0,15 |
| Объемный КПД, не менее | 83% |
| Допустимый температурный диапазон | -50°C … +60°C |
| Рекомендованная вязкость рабочей среды | 30 – 40 мм²/с |
| Тип рабочей среды | Минеральные и синтетические гидравлические масла |
| Присоединительные размеры | Фланец Ø100 мм, 6 отв. М12 |
Как работает насос НШ 50М4?
Принцип действия насоса НШ 50М4 основан на классической шестеренной схеме. В герметичном корпусе находятся две шестерни – ведущая и ведомая. При вращении вала зубья шестерен, выходя из зацепления в зоне всасывания, создают разрежение, которое заполняется рабочей жидкостью. Масло переносится во впадинах зубьев по окружности корпуса к зоне нагнетания. Там, при вхождении зубьев в зацепление, жидкость вытесняется в напорную магистраль гидросистемы. Высокая точность изготовления пар трения (допуски до 0,01 мм) обеспечивает минимальные внутренние утечки, что напрямую влияет на высокий КПД и производительность насоса.
Температурные условия и ресурс
Насос НШ 50М4 рассчитан на работу в широком температурном диапазоне, что крайне важно для климата Казахстана – от морозных зим до жаркого лета. Ресурс работы агрегата до первого капитального ремонта составляет не менее 10 000 моточасов при условии использования масла с рекомендованной вязкостью и своевременного технического обслуживания. Для поддержания работоспособности насоса НШ 50М4 необходим контроль состояния уплотнений и фильтрации рабочей жидкости. Плановый осмотр рекомендуется проводить каждые 2000 часов наработки.
Состав ремкомплекта и часто заменяемые детали
Для продления срока службы и ремонта насос НШ 50М4 рекомендуется использовать оригинальные запасные части. Чаще всего в обслуживании требуют внимания следующие узлы:
| Наименование детали | Материал / Обозначение | Назначение |
|---|
| Комплект уплотнений (манжеты, сальники) | Резина ФПМ (маслостойкая) | Герметизация вала и крышек |
| Опорные втулки (подшипники скольжения) | Бронза БрАЖ9-4 | Опора валов шестерен |
| Ведущая и ведомая шестерни | Сталь высоколегированная, закаленная | Основной рабочий орган |
| Корпус и крышки | Чугун высокопрочный | Несущая конструкция |
Область применения и совместимое оборудование
Благодаря своей надежности и неприхотливости, насос НШ 50М4 нашел применение в самых разных отраслях Казахстана:
Сельское хозяйство: гидросистемы комбайнов («Дон», «Нива», «Енисей»), тракторов (МТЗ, John Deere), погрузчиков. Высокая производительность насоса НШ 50М4 обеспечивает быструю работу гидроцилиндров подъема жатки и копнителя.
Строительная и дорожная техника: экскаваторы-погрузчики (JCB 3CX), автокраны («Клинцы», Ивановец), асфальтоукладчики, катки. Насос питает контуры управления стрелой, ковшом и ходовой частью.
Промышленность: прессовое оборудование, гильотинные ножницы, станки, лесозаготовительные машины. Стабильное рабочее давление в 20 МПа позволяет использовать насос НШ 50М4 в системах с высокими удельными нагрузками.
Расшифровка маркировки
Условное обозначение насоса НШ 50М4 несет полную информацию о его типе и параметрах:
Н – Насос.
Ш – Шестеренного типа.
50 – Рабочий объем 50 кубических сантиметров за один оборот.
М – Модернизированная конструкция.
4 – Порядковый номер модификации, характеризующий уровень рабочих давлений и материалы исполнения.
Дополнительная литера «Л» в конце маркировки (НШ 50М4Л) указывает на левое направление вращения вала (со стороны привода). Отсутствие буквы означает стандартное правое вращение.
Габаритные и присоединительные размеры

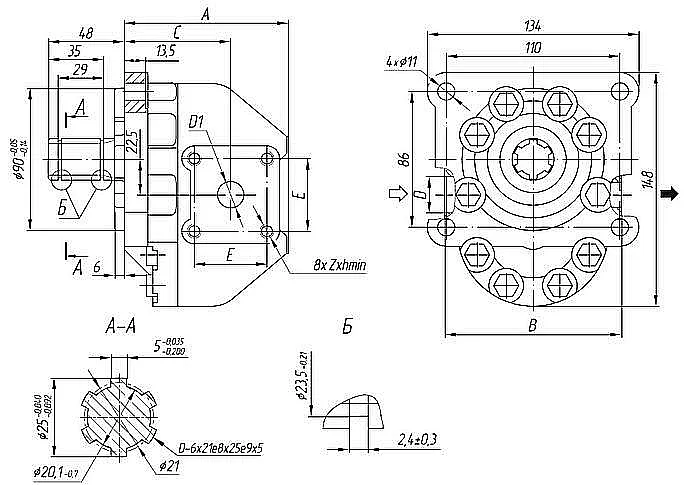

Рис. 1. Габаритный чертеж насоса НШ 50М4.
Рис. 2. Схема монтажного фланца с размерами для подключения насоса НШ 50М4.
Примеры типовых заказов
• Агрофирма «Ак Бидай» (Костанайская обл.): 8 шт. насосов НШ 50М4 для ремонта парка зерноуборочных комбайнов.
• Строительная компания «Тау-Корпорация» (Алматы): 4 шт. НШ 50М4Л для гидросистем автокранов на объекте.
• Горно-обогатительный комбинат (ВКО): 15 шт. насосов НШ 50М4 в качестве сменных узлов на буровые установки.
• Сервисный центр спецтехники (Астана): постоянные поставки насосов НШ 50М4 для обеспечения ремонтов.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать насос НШ 50М4 для конкретной техники?
Для выбора необходимо знать три ключевых параметра существующей или проектируемой гидросистемы: требуемую производительность (л/мин), максимальное рабочее давление (МПа) и направление вращения вала приводного двигателя. Консультанты Гидротех всегда помогут с подбором аналога или оригинальной модели.
Какие сроки поставки насоса НШ 50М4 в мой город?
Для городов Алматы, Астана, Шымкент, Актобе действует складская программа, поставка 1-2 дня. В остальные регионы Казахстана (Караганда, Павлодар, Усть-Каменогорск, Тараз и др.) доставка организуется транспортными компаниями в течение 3-7 рабочих дней. Возможна отправка в страны СНГ.
Какие масла рекомендованы для работы с насосом НШ 50М4?
Оптимальная вязкость масла – 30-40 сСт (мм²/с) при рабочей температуре. Подходят минеральные и полусинтетические гидравлические масла классов HL, HM, HV по ISO. Важно поддерживать чистоту жидкости, используя фильтры тонкой очистки.
Что входит в гарантийные обязательства на насос НШ 50М4?
Компания Гидротех предоставляет гарантию 24 месяца с момента поставки. Гарантия покрывает дефекты материалов и изготовления. Для ее сохранения необходимо соблюдение правил монтажа, эксплуатации и использование рекомендованных рабочих жидкостей.
Где купить надежный насос НШ 50М4 в Казахстане?
Официальным поставщиком качественных гидравлических компонентов, включая насос НШ 50М4, на рынке Казахстана является компания Гидротех. Мы обеспечиваем не только продажу, но и полное сопровождение: помощь в подборе, документацию, гарантию и сервисную поддержку. Наш склад в Костанае позволяет оперативно снабжать западные регионы, а налаженная логистика – доставлять оборудование в любую точку страны и СНГ. Для консультации и заказа обратитесь к нашим специалистам через раздел Контакты или оставьте заявку на сайте. «Гидротех» – ваша надежность в гидравлике!
