Оборудование для обработки металлов под давлением требует особо надежных и точных узлов управления кинематикой. Муфта-тормоз УВ3141 фрикционная (Пресс КД2126 (40тс)) является ключевым элементом системы привода кривошипных механических прессов. Это специализированное устройство, обеспечивающее быстрое включение (сцепление) и мгновенную остановку (торможение) эксцентрикового вала, что важно для безопасности и цикличности штамповочных операций. Работает агрегат на основе электропневматического управления, что делает его отзывчивым и надежным в промышленных условиях Казахстана.
Назначение и ключевые преимущества: Муфта-тормоз УВ3141 фрикционная (Пресс КД2126 (40тс)) предназначена для установки на прессы модели КД2126 грузоподъемностью 40 тонн-сил. Она гарантирует точное и своевременное соединение маховика с рабочим валом и, что не менее важно, обеспечивает его моментальную остановку по сигналу управления. Это повышает производительность и безопасность всего оборудования. Данная муфта-тормоз УВ3141 фрикционная (Пресс КД2126 (40тс)) зарекомендовала себя как надежный узел на предприятиях автомобильного и авиационного машиностроения, а также в цехах холодной штамповки металла.
Габаритные размеры и код ТН ВЭД
Устройство имеет солидные размеры, соответствующие его высокой мощности и функционалу. Основные габаритные и весовые параметры, а также код товарной номенклатуры представлены в таблице ниже.
| Параметр | Значение |
|---|
| Габаритный диаметр, мм | 640 |
| Общая масса, кг | 126 |
| Код ТН ВЭД (для таможенного оформления) | 8483.60.000 |
Муфта-тормоз УВ3141 фрикционная (Пресс КД2126 (40тс)) соответствует техническим регламентам Таможенного союза ЕАЭС, что подтверждается необходимыми сертификатами и декларациями. Наши специалисты готовы помочь с оформлением всей документации для предприятий Казахстана.
Сұрақ: Неге УВ3141 фрикциялық муфта-тежегіш (КД2126 (40тс) Прессі үшін) ешқашан жұмысқа кешігіп қалмайды?
Жауап: Өйткені ол барлық күтпеген жағдайларды лезде тоқтата алады!
Технические характеристики
Модель УВ3141 рассчитана на эксплуатацию в составе мощного прессового оборудования. Ниже приведены ключевые технические параметры, определяющие ее производительность и надежность. Муфта-тормоз УВ3141 фрикционная (Пресс КД2126 (40тс)) отличается высоким моментом сцепления и четким срабатыванием тормозного механизма.
| Наименование параметра | Значение |
|---|
| Номинальный крутящий момент, кгс*м | 1250 |
| Номинальный тормозной момент, кгс*м | 200 |
| Момент инерции на ведомых частях, кгс*м² | 26,9 |
| Максимальная частота вращения, об/мин | 160 |
| Рабочее давление сжатого воздуха, МПа | 0.45 |
| Максимальное количество включений в минуту | 63 |
| Диаметр (габаритный), мм | 640 |
| Масса, кг | 126 |
| Тип рабочей среды | Сжатый воздух (осушенный) |
| Присоединительный размер вала, мм | 120 |
Принцип работы и конструкция
Данная муфта-тормоз УВ3141 фрикционная (Пресс КД2126 (40тс)) работает по многодисковой схеме с блокировкой. Принцип ее действия основан на передаче крутящего момента через пакет фрикционных дисков. Управление осуществляется пневматически: при подаче воздуха в специальную камеру происходит сжатие пакета ведущих и ведомых дисков, и через них момент передается с маховика на рабочий вал пресса. При сбросе давления сжатые пружины размыкают пакет дисков, и одновременно с этим срабатывает тормозной механизм, обеспечивая мгновенную остановку вала. Такая конструкция обеспечивает плавность включения и высокую точность остановки, что критически важно для штамповочного оборудования.
Температурный диапазон и ресурс работы
Муфта-тормоз УВ3141 фрикционная (Пресс КД2126 (40тс)) рассчитана на работу в широком диапазоне производственных температур — от -20°C до +60°C. Фрикционные накладки из композитного материала «Ретинакс» обладают высокой износостойкостью и стабильным коэффициентом трения даже при интенсивных циклах работы. При своевременном техобслуживании, которое включает контроль давления воздуха и состояние фрикционных дисков, срок службы данного узла составляет не менее 5 лет. Рекомендуемый интервал замены фрикционных накладок в стандартных условиях эксплуатации — 12-18 месяцев.
Область применения
Основное назначение — это использование в приводных системах механических кривошипных прессов модельного ряда КД2126 номинальным усилием 40 тонн. Такое оборудование востребовано на предприятиях металлообработки по всему Казахстану: в цехах холодной штамповки листового металла, производства кузовных деталей, изготовления крепежа и других металлических изделий. Также муфта-тормоз УВ3141 фрикционная (Пресс КД2126 (40тс)) может быть адаптирована под схожие модели прессового оборудования после консультации с нашими инженерами.
Состав ремонтного комплекта и часто заменяемые части
Для поддержания муфты-тормоза в рабочем состоянии рекомендуется иметь на складе предприятия следующий ремонтный комплект и запасные части:
| Наименование детали (по чертежу) | Код модели / Артикул | Назначение |
|---|
| Ведущий диск фрикционный | УВ3141-00Б-009 | Передача крутящего момента |
| Тормозной диск | УВ3141-00Б-009 | Обеспечение торможения |
| Поршень пневмокамеры | УВ3141-00Б-102 | Создание осевого усилия |
| Цилиндр пневмокамеры | УВ3141-00Б-103 | Рабочая камера для поршня |
| Ступица | УВ3141-00Б-101 | Соединение с эксцентриковым валом |
| Комплект стяжных пружин | УВ3141-00Б-... (комплект) | Возврат механизма в исходное состояние |
| Набор уплотнительных колец | Стандартный набор по размерам камеры | Герметизация пневматической системы |
Условное обозначение модели
Маркировка изделия расшифровывается следующим образом: УВ — Универсальная Включаемая; 3 — номер типоразмера; 141 — порядковый номер модели. Полное заводское обозначение — УВ3141-00Б. Эта маркировка используется для заказа как самого узла, так и его составных деталей.
Габаритные и присоединительные размеры
Для корректного монтажа рекомендуется сверяться с заводскими чертежами. Основные присоединительные параметры: диаметр посадочного места на валу — 120 мм, крепежные отверстия во фланце имеют диаметр 24 мм.

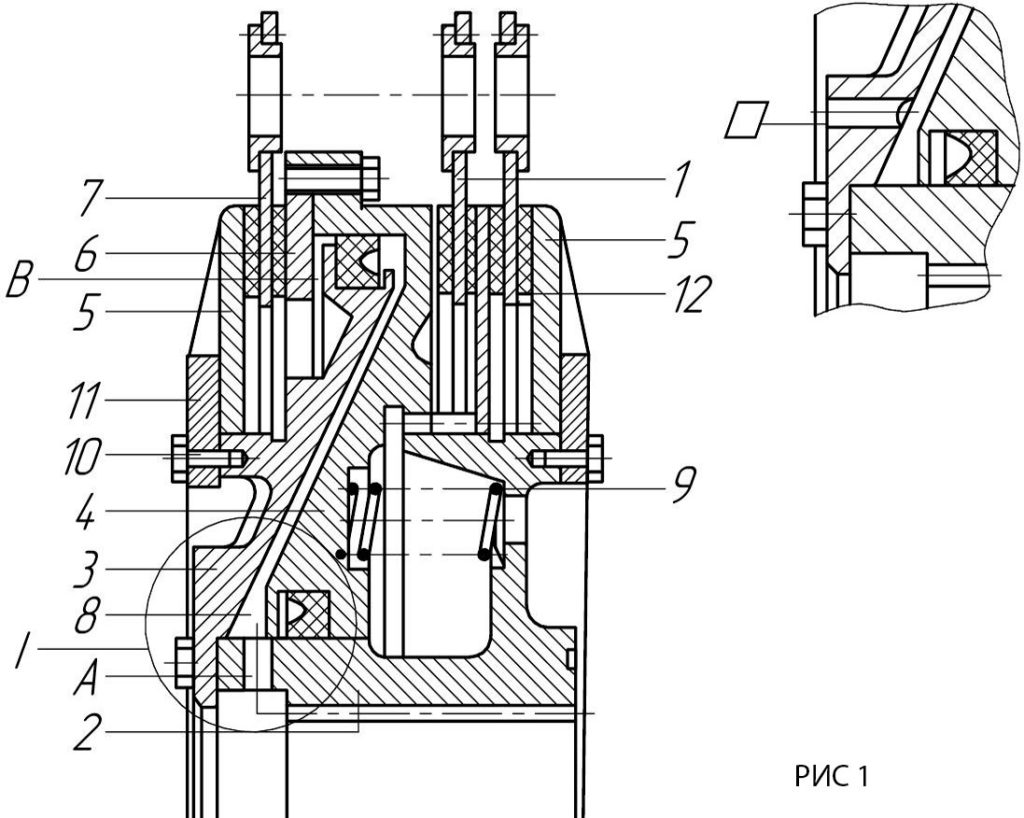

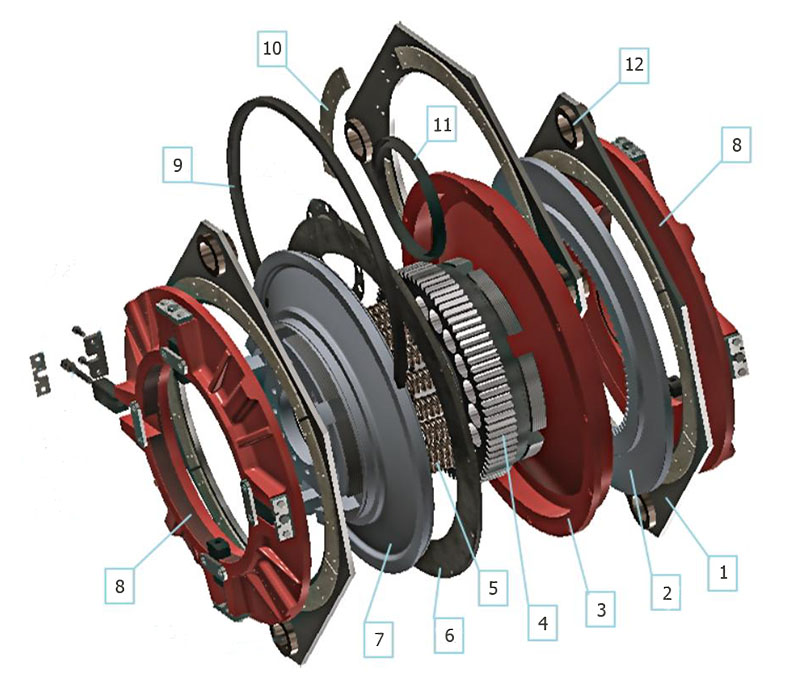

Рис.1: Схематичный чертеж разборки и сборки муфты-тормоза УВ3141 для кривошипного пресса КД2126
Рис.2: Общий вид и присоединительные размеры фрикционной муфты-тормоза УВ3141, вид со стороны подключения
Типовые примеры заказов
Наши клиенты из Казахстана часто заказывают следующие комплектации:
Комплект для ремонта и обслуживания: Муфта-тормоз УВ3141 фрикционная (Пресс КД2126 (40тс)) в сборе, плюс дополнительный комплект фрикционных дисков (УВ3141-00Б-009) и уплотнений. Такой заказ позволяет быстро произвести ремонт силами собственного цеха.
Комплект для модернизации: Узел УВ3141-00Б в полной сборке для замены изношенной муфты на действующем прессе. В комплекте все необходимые крепежные элементы и инструкция по установке от инженеров поставщика Гидротех.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать муфту-тормоз УВ3141 для моего пресса?
Ключевыми параметрами являются номинальное усилие пресса (должно соответствовать 40 тс для КД2126), диаметр вала (120 мм) и требуемый крутящий момент (1250 кгс*м). Если у вас пресс другой модели, но схожих параметров, необходима консультация технического специалиста для проверки совместимости присоединительных размеров и момента инерции.
Какие сроки поставки муфты-тормоза УВ3141 в мой город в Казахстане?
Стандартный срок поставки под заказ из наличия на склад в Костанае или Алматы — 5-10 рабочих дней. Доставка в основные промышленные центры (Астана, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) осуществляется транспортными компаниями в течение 3-7 дней после отгрузки.
Какие условия эксплуатации критичны для этой муфты-тормоза?
Наиболее важно поддерживать стабильное давление воздуха в системе управления (0,45 МПа) и его чистоту (отсутствие влаги и масла). Также необходимо следить за температурным режимом работы и проводить регулярный визуальный контроль состояния фрикционных накладок.
Предоставляется ли гарантия и техническая поддержка?
Да, компания Гидротех, как официальный поставщик, предоставляет гарантию на муфту-тормоз УВ3141 фрикционная (Пресс КД2126 (40тс)) сроком 24 месяца с момента отгрузки. Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и ремонта, в том числе дистанционно или с выездом на предприятие в Казахстане.
