Надежная и точная работа кривошипных прессов в условиях современного производства требует высококачественных компонентов, среди которых ключевую роль играют муфты сцепления и торможения. В этом обзоре мы подробно рассмотрим муфту-тормоз УВ3135 фрикционную (Пресс КД2122(16тс)) – универсальное решение для плавного включения и быстрой остановки эксцентрикового вала, обеспечивающее безопасность и точность штамповочных операций. Данное устройство является незаменимым элементом для эксплуатации прессов модели КД2122 в таких отраслях, как автомобилестроение, производство бытовой техники и металлообработка по всему Казахстану.
Назначение и описание муфты-тормоза УВ3135
Муфта-тормоз УВ3135 фрикционная (Пресс КД2122(16тс)) представляет собой жестко сблокированный узел, основная задача которого заключается в синхронизированной передаче крутящего момента от маховика к эксцентриковому валу пресса и его оперативном торможении. Конструкция устройства основана на многодисковой системе с пневматическим управлением, что обеспечивает плавность хода и высокую точность позиционирования пуансона. Устройство муфты-тормоза УВ3135 фрикционной состоит из трех ключевых частей: ведущей с фрикционными дисками, ведомой ступицы с поршнем и тормозного диска с фрикционными накладками. Особенностью данного узла является минимальный люфт при переключении режимов, что критически важно для качества штампованных деталей и общей производительности линии.
Основные параметры и характеристики
Муфта-тормоз УВ3135 характеризуется надежностью и долговечностью, что подтверждается ее техническими параметрами. Ниже приведена сводная таблица ключевых характеристик данного оборудования.
| Наименование параметра | Значение |
|---|
| Крутящий момент, кгс*м | 315 |
| Тормозной момент, кгс*м | 63 |
| Момент инерции на ведомых деталях, кгс*м | 5,85 |
| Максимальная частота вращения, об/мин | 205 |
| Рабочее давление воздуха, МПа | 0,45 |
| Максимальное число включений в минуту | 63 |
| Диаметр устройства, мм | 460 |
| Масса (вес), кг | 53 |
Вес, габариты и код ТН ВЭД
Муфта-тормоз УВ3135 имеет компактные, но массивные габариты, обусловленные ее высокой производительностью и надежностью. Вес устройства составляет 53 килограмма, что обеспечивает устойчивость на валу и стабильную работу под нагрузкой. Диаметр узла равен 460 мм. Ввиду специфики конструкции и области применения, для таможенного оформления данного оборудования используется Код ТН ВЭД 8483.60.000 – «Зубчатые колеса, шестерни и прочие передачи; коробки передач и прочие редукторы скорости». Поставка осуществляется в защитной упаковке – деревянном ящике с антикоррозийным покрытием, включая полный комплект крепежа и техническую документацию.
| Параметр | Значение |
|---|
| Вес, кг | 53 |
| Габаритные размеры (Д×Ш×В), мм | 460×320×210 |
| Диаметр, мм | 460 |
| Код ТН ВЭД | 8483.60.000 |
— Знаете, почему оператор пресса в Алматы всегда спокоен? Потому что на его станке стоит надежная муфта-тормоз УВ3135 фрикционная (Пресс КД2122(16тс)) – работает как шарманка, а точнее – как швейцарские часы!
Принцип работы и температурный режим
Работа муфты-тормоза УВ3135 фрикционной основана на пневматическом принципе. При подаче сжатого воздуха под рабочим давлением 0,45 МПа через управляющую головку (например, ГВП-16) в специальную пневмокамеру, цилиндр перемещается по валу, сжимая пакет фрикционных дисков. Это приводит к передаче крутящего момента от маховика на эксцентриковый вал пресса. При необходимости торможения воздух сбрасывается, и возвратные пружины моментально прижимают цилиндр к тормозному диску, блокируя вращение. Переключение между режимами занимает доли секунды, обеспечивая высокую точность штамповки.
Эксплуатация муфты-тормоза УВ3135 фрикционной (Пресс КД2122(16тс)) возможна в широком диапазоне температур: от -20°C до +60°C. Это позволяет использовать оборудование в различных климатических условиях Казахстана, от холодных зим на севере до жаркого лета на юге. Фрикционные накладки из специального композитного материала обеспечивают долгий срок службы – до 15 000 полных рабочих циклов включения-торможения при соблюдении рекомендованных производителем режимов эксплуатации.
Область применения на оборудовании
Основное и единственное целевое оборудование для муфты-тормоза УВ3135 фрикционной – это кривошипный пресс модели КД2122 с номинальным усилием 16 тонн-силы. Данные прессы широко используются для операций холодной листовой штамповки. Устройство незаменимо в автомобильной промышленности для производства кузовных деталей, в производстве корпусов бытовой техники, а также в металлообрабатывающих цехах для изготовления различных крепежных изделий и метизов. Муфта-тормоз УВ3135 фрикционная может интегрироваться в автоматизированные линии с ЧПУ, обеспечивая синхронизацию с подающими и съемными механизмами.

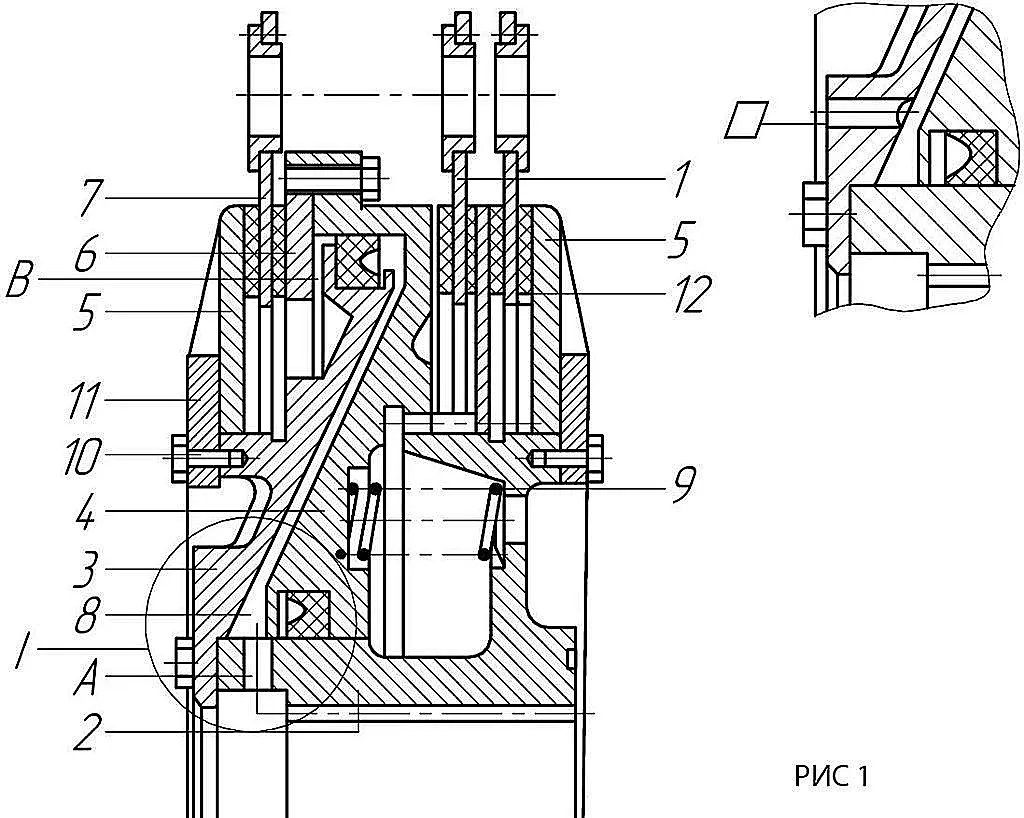

Схематическое изображение работы муфты-тормоза УВ3135 фрикционной на прессе КД2122 16тс
Условное обозначение и расшифровка
Маркировка устройства имеет четкую структуру, которую полезно знать при заказе запчастей и ремонтных комплектов. Расшифровка обозначения УВ3135 следующая: УВ – универсальная включаемая; 31 – серия устройства; 35 – типоразмер. Помимо основного обозначения, важны коды составных частей: УВ3135-00Б-009 – ведущий диск с фрикционными накладками; УВ3135-00Б-101 – ступица ведомой части; УВ3135-00Б-102 – поршень; УВ3135-00Б-103 – цилиндр; УВ3135-00Б-105 – опорные диски; УВ3135-00Б-407 – нажимной диск тормоза. Знание этих кодов облегчает подбор расходных материалов для текущего обслуживания.
Габаритные и присоединительные размеры для монтажа
Для успешного монтажа муфты-тормоза УВ3135 фрикционной (Пресс КД2122(16тс)) на вал пресса необходимо учитывать ключевые присоединительные размеры. Основной посадочный диаметр вала составляет 65 мм. Для передачи крутящего момента используется шпоночное соединение с пазом размером 18×11 мм. Крепление узла к маховику или другим элементам осуществляется с помощью резьбовых соединений М16×1,5. Точное соблюдение данных размеров гарантирует правильную центровку, отсутствие биений и долгий срок службы всего узла.
Ремонтный комплект и запчасти
В процессе интенсивной эксплуатации наиболее подвержены износу фрикционные накладки на дисках. Для своевременного и удобного обслуживания рекомендуется приобретать готовый ремонтный комплект. В стандартный комплект для муфты-тормоза УВ3135 фрикционной обычно входят следующие позиции: комплект фрикционных накладок (артикул, например, ФН-УВ3135), уплотнительные кольца и манжеты для пневмоцилиндра, возвратные пружины. Регулярная проверка состояния этих элементов и их замена в соответствии с регламентом – залог бесперебойной работы вашего пресса.
Примеры оформления заказа
Заказать оригинальную муфту-тормоз УВ3135 фрикционную (Пресс КД2122(16тс)) или комплектующие к ней очень просто. Например, типовой заказ может включать: саму муфту-тормоз в сборе для замены изношенного узла на действующем прессе; муфту-тормоз + дополнительный комплект фрикционных накладок для планового ТО; только ремонтный комплект для самостоятельного обслуживания. Наша компания Гидро обеспечивает поставки по всему Казахстану, включая крупные промышленные центры: Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Для оформления заказа воспользуйтесь формой на сайте или свяжитесь с нашими менеджерами.
Часто задаваемые вопросы (FAQ)
Вопрос: Подойдет ли муфта-тормоз УВ3135 фрикционная для других моделей прессов, кроме КД2122 16тс?
Ответ: Нет, данная муфта-тормоз УВ3135 разработана специально для кривошипного пресса модели КД2122 с усилием 16 тонн. Крепление, посадочные размеры и крутящий момент рассчитаны именно под этот станок. Установка на другие модели не рекомендуется и может привести к поломке.
Вопрос: Какова примерная стоимость доставки в мой город в Казахстане и каковы сроки?
Ответ: Стоимость доставки зависит от города и выбранного способа транспортировки (авто, ж/д). Стандартные сроки поставки в крупные города (Астана, Алматы, Шымкент) составляют 3-5 рабочих дней после комплектации заказа. Точный расчет предоставит менеджер после оформления заявки.
Вопрос: Какие условия эксплуатации необходимо соблюдать для максимального срока службы муфты-тормоза?
Ответ: Ключевые условия: соблюдение рабочего давления воздуха (0,45 МПа), использование рекомендованных смазочных материалов для фрикционных узлов, контроль температуры и недопущение превышения максимального числа включений в минуту (63 цикла). Также важна регулярная очистка от металлической пыли.
Вопрос: Вы поставляете ремонтные комплекты и отдельные запчасти для муфты-тормоза УВ3135 фрикционной?
Ответ: Да, наша компания Гидро поставляет как готовые узлы в сборе, так и отдельные запчасти: фрикционные диски, пневмоцилиндры, пружины, уплотнения. Это позволяет проводить как полную замену, так и текущий ремонт с минимальными затратами.
Заключение и преимущества покупки у нас
Выбор муфты-тормоза УВ3135 фрикционной (Пресс КД2122(16тс)) от компании Гидро – это гарантия надежности, точности и долговечности вашего производственного оборудования. Мы являемся надежным поставщиком промышленных компонентов в Казахстане с центральным складом в Костанае, что позволяет быстро организовать доставку в любой регион страны и по СНГ. Все поставляемые изделия проходят предпродажную проверку и соответствуют оригинальным чертежам. Мы предлагаем не только качественную продукцию, но и полную техническую поддержку, помощь в подборе и консультации по монтажу. Обеспечьте бесперебойную работу своего пресса с оригинальной муфтой-тормозом УВ3135 фрикционной!
