Назначение гидрораспределителей Parker D1VW, D1DW и D3W
Гидрораспределители Parker, включая популярные серии D1VW, D1DW и D3W, представляют собой ключевые компоненты в гидравлических системах. Основная задача этих устройств – управление пуском, остановом и направлением потока рабочей жидкости. Они обеспечивают точное и надежное переключение гидравлических контуров в станках, прессах, мобильной технике и другом промышленном оборудовании. Важной особенностью является использование специальных соленоидных катушек, работающих либо на переменном (AC), либо на постоянном (DC) токе. Установка катушки несоответствующего типа недопустима и может привести к поломке.
Одной из главных сильных сторон гидрораспределителей Parker D1VW001, D1VW004, D1DW и D3W009 является их надежность и долгий срок службы в условиях казахстанской эксплуатации, будь то цеха в Караганде или горнодобывающая техника в Усть-Каменогорске.
Принцип работы и устройство золотниковых гидрораспределителей Parker
Гидрораспределители Parker серий D1VW и D3W относятся к золотниковому типу с электромагнитным управлением (одно- или двухсторонним). Это означает, что перемещение запорно-регулирующего элемента – золотника – осуществляется с помощью соленоидов.
Конструкция и действие серии D1VW
Модели Parker серии D1VW, такие как D1VW001 и D1VW004, имеют условный проход 6 мм. Основными элементами являются: корпус, электромагнитная катушка (одна или две), золотник и возвратные пружины.

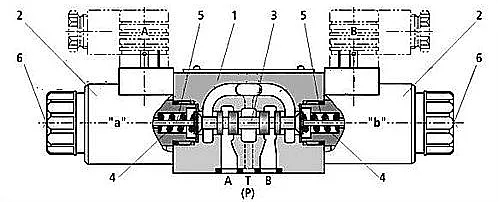

Схематическое изображение принципа действия гидрораспределителя Parker D1VW.
В нейтральном (исходном) положении золотник удерживается пружинами. При подаче напряжения на катушку электромагнит, работающий в масляной среде, через толкатель перемещает золотник, открывая путь потоку от напорной магистрали (P) к рабочей (A или B), а от другой рабочей магистрали – к сливу (T). После снятия сигнала пружины возвращают золотник в исходную позицию. Некоторые модификации оснащены ручным дублирователем для аварийного или монтажного переключения.
Именно такие надежные гидрораспределители Parker D1VW001 и D1VW004 часто выбирают для модернизации оборудования в Павлодаре и Актобе.
Конструкция и действие серии D3W
Серия D3W, например, модель D3W009, рассчитана на большие расходы и имеет условный проход 10 мм. Ее рекомендуется монтировать в горизонтальном положении, хотя конструкция позволяет установку в любой ориентации.

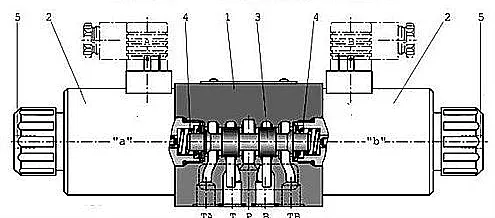

Внутреннее устройство распределителя Parker D3W с двумя соленоидами.
Принцип действия аналогичен серии D1VW: электромагнит, заполненный гидравлической жидкостью, перемещает золотник. Отсутствие воздуха в полости соленоида – ключевое условие для безотказной работы и долгого срока службы. Модель D3W009 отлично подходит для систем с высокими требованиями к производительности.
Жаңадан гидравликалық жүйе салып жатқан инженер досына: «Қолыңнан келетін барлық Parker гидрораспределительдерін D1VW, D1DW, D3W сатып ал, сосын оған қосымша біреуін де алып қой», – деп ақыл берді. Досы сұрады: «Неге қосымша біреуін?». Жауап: «Менің де сатып алуым керек емес пе?!»
Технические характеристики и параметры гидрораспределителей Parker
Выбирая гидрораспределитель Parker D1VW004, D1DW или D3W009, необходимо учитывать их ключевые параметры.
| Параметр |
Серия D1VW / D1DW (проход 6 мм) |
Серия D3W (проход 10 мм) |
| Рабочее давление, макс. |
До 350 бар |
До 315 бар |
| Тип рабочей среды |
Гидравлические масла на нефтяной основе, соответствующие стандартам |
Гидравлические масла на нефтяной основе, соответствующие стандартам |
| Диапазон температур |
-30°C до +80°C (вязкость 10...500 сСт) |
-30°C до +80°C (вязкость 10...500 сСт) |
| Производительность (номинальный расход) |
До 15 л/мин |
До 40 л/мин |
| Тип присоединения |
Резьбовое подключение, подписи-пластины |
Резьбовое подключение, подписи-пластины |
| Тип катушки (соленоида) |
AC (переменный ток) или DC (постоянный ток) |
AC (переменный ток) или DC (постоянный ток) |
| Степень загрязнения масла |
Не выше 20/18/15 (ISO 4406) |
Не выше 20/18/15 (ISO 4406) |
Область применения в Казахстане
Благодаря своей универсальности и надежности гидрораспределители Parker D1VW находят широкое применение в различных отраслях промышленности Казахстана. Они устанавливаются на:
Станкостроение и металлообработка: Управление гидроцилиндрами прессов, гильотин, координатных столов.
Сельскохозяйственная техника: Управление навесным оборудованием комбайнов, тракторов.
Карьерная и горнодобывающая техника: Используются в гидросистемах буровых установок, экскаваторов, погрузчиков, работающих в условиях Актобе и Рудного.
Промышленное оборудование: Линии ТПА, подъемники, испытательные стенды.
Деревообработка: Управление подачей и зажимом на лесозаготовительных машинах и станках.
Таким образом, будь то производственный цех в Таразе или мобильная техника на удаленном объекте, гидрораспределители Parker D1DW и D3W009 обеспечивают стабильную работу гидравлики.
Габаритные размеры и масса
Ниже приведены усредненные данные по размерам и весу для серий. Точные размеры зависят от конкретной модели и наличия ручного дублирования.
| Параметр |
Серия D1VW / D1DW |
Серия D3W |
| Масса (без катушки) |
Приблизительно 0.8 – 1.2 кг |
Приблизительно 2.0 – 3.0 кг |
| Габаритные размеры (Д х Ш х В), диапазон |
~80-100 мм x 45 мм x 80-100 мм |
~110-130 мм x 60 мм x 110-130 мм |
| Пример типа присоединения |
Монтажные отверстия с резьбой, типичное расстояние между центрами крепежа: 30-35 мм |
Монтажные отверстия с резьбой, типичное расстояние между центрами крепежа: 45-50 мм |
| Код ТН ВЭД |
8481 20 900 0 |
8481 20 900 0 |
Условное обозначение модели (шифр)
Каждая модель имеет код, который расшифровывается следующим образом (на примере D1VW004CNJW):
D1: Серия распределителя (размер 6).
VW: Тип золотника и управления.
004: Вариант золотника (тип центровки, положение).
C: Стандартный монтажный интерфейс.
N: Герметичные электрические соединения.
J: Рабочее напряжение и тип катушки.
W: Исполнение с сальниковым уплотнением на золотнике.
Понимание этой маркировки помогает точно подобрать гидрораспределитель Parker D1VW001 или D3W009 для замены на существующем оборудовании.
Запасные части и ремонт
Для поддержания работоспособности гидрораспределителей Parker D1DW, D1VW004 могут потребоваться ремкомплекты. Чаще всего изнашиваются следующие элементы:
| Наименование запчасти |
Типичные симптомы износа |
| Комплект уплотнений золотника (сальники, кольца) |
Внешняя течь по штоку золотника |
| Возвратные пружины |
Медленное или неполное возвращение золотника в нейтраль |
| Электромагнитная катушка |
Распределитель не переключается, катушка перегревается или гудит |
| Толкатель (плунжер) соленоида |
Нечеткое срабатывание, заедание |
| Втулки золотника (в корпусе) |
Внутренние утечки, снижение давления, самопроизвольное движение цилиндров |
Рекомендуется использовать только оригинальные ремкомплекты от производителя или проверенных поставщиков, таких как Гидро.
Примеры заказа популярных моделей
Для упрощения выбора вот типовые формулировки заказа:
Заказ 1: Гидрораспределитель Parker D1VW001CNJW (золотник с закрытым центром, катушка постоянного тока 24V DC).
Заказ 2: Гидрораспределитель Parker D3W009BNJW с ручным дублирователем (золотник с открытым центром, катушка 220V AC).
Заказ 3: Гидрораспределитель Parker D1DW004CNSW для высокочастотного переключения (импульсный соленоид).
Чтобы уточнить наличие и стоимость гидрораспределителей Parker D1VW001, D1VW004, D1DW, D3W009 в Казахстане, вы можете оставить заявку или связаться с нами через раздел Контакты.
Часто задаваемые вопросы (FAQ)
Как выбрать между серией D1VW и D3W?
Основной критерий – расход жидкости (производительность) и условный проход. Серия D1VW (проход 6 мм) подходит для расходов до 15 л/мин, а D3W (проход 10 мм) – до 40 л/мин. Также учитывайте монтажные размеры и давление в системе.
Какая разница между катушкой AC и DC для гидрораспределителей Parker?
Катушки переменного тока (AC) обычно используются в стационарных цеховых условиях с подключением к сети 220V/380V 50Гц. Катушки постоянного тока (DC, например, 12V или 24V) применяются в мобильной технике, работающей от аккумулятора. Они обеспечивают более плавное включение и меньшее энергопотребление. Тип катушки жестко привязан к модели распределителя и менять его нельзя.
Какие условия эксплуатации в Казахстане наиболее критичны?
Наибольшее влияние оказывают перепады температур и чистота гидравлического масла. Зимой важно обеспечивать предварительный нагрев масла до рабочей температуры, чтобы его вязкость соответствовала паспортному диапазону. Летом следить за перегревом. Обязательно использовать фильтры тонкой очистки и контролировать уровень загрязненности масла, особенно в условиях повышенной запыленности.
Что делать, если распределитель Parker не переключается?
Сначала проверьте наличие управляющего напряжения на катушке. Затем убедитесь, что давление в системе не превышает максимальное для данной модели. Распространенная причина – загрязнение и заклинивание золотника. Также проверьте правильность подключения гидравлических линий (P, T, A, B). При подозрении на неисправность лучше обратиться к специалистам.
Поставка гидрораспределителей Parker по Казахстану и СНГ
Компания Гидро является надежным поставщиком гидравлического оборудования в Казахстане. Мы осуществляем прямые поставки оригинальной продукции Parker, включая полный спектр гидрораспределителей Parker D1VW, D1DW и D3W. Обеспечиваем доставку во все регионы страны, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск. Также работаем с партнерами в странах СНГ. Предлагаем не только продажу, но и консультационную поддержку по подбору оборудования, ремонту и техническому обслуживанию гидравлических систем.
