Электроуправляемый гидроклапан для точного контроля потока
Гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 – это надежное и высокоточное запорное устройство, предназначенное для дистанционного управления потоками рабочих жидкостей в сложных гидравлических контурах. Его основное назначение – мгновенная блокировка или открытие канала по внешнему электрическому или гидравлическому сигналу, что позволяет реализовывать сложные автоматизированные циклы в промышленном оборудовании. Данная модель, Гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24, рассчитана на высокие нагрузки – номинальное давление до 32 МПа и расход до 125 литров в минуту, что делает её универсальным решением для ответственных систем. Устройство активно применяется в станкостроении, нефтегазовом секторе, тяжелом машиностроении и коммунальной технике Казахстана.
Основные массогабаритные характеристики
При выборе компонента для модернизации или ремонта системы ключевыми являются габариты и вес. Данный гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 отличается компактным фланцевым корпусом, который легко интегрируется в существующие магистрали. Монтажное исполнение позволяет надежно зафиксировать узел на плите распределителя или в линии.
| Параметр | Значение |
|---|
| Код ТН ВЭД | 8481.20.000 (Арматура гидравлическая) |
| Масса, кг | 4.8 (без крепежа), ~5.2 с крепежом |
| Габаритные размеры (Д x Ш x В), мм | 125 x 90 x 85 |
| Диапазон условных проходов, мм | 25 |
Расшифровка обозначения модели: что скрывает маркировка?
Каждый символ в шифре несет информацию о ключевых свойствах аппарата. Правильное прочтение условного обозначения Гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 позволяет безошибочно подобрать аналог или определить совместимость.
МКГВ – серия, расшифровываемая как «гидроклапан управляемый встраиваемый».
25 – условный проход (живое сечение канала) в миллиметрах, определяющий производительность узла.
3 – отношение площадей управляющего и основного поршня (коэффициент усиления 2:1).
Ф – тип присоединения к гидросистеме: фланцевое, распространенное в Казахстане для стационарной техники.
Ц – исполнение с дросселирующей цапфой, обеспечивающей плавность хода и защиту от гидроударов.
2 – давление срабатывания (открывания) – 0,15 МПа.
Э – тип управления: электрогидравлический, с катушкой на 24В.
1.1.24 – климатическое исполнение УХЛ1 (для умеренного и холодного климата), категория размещения 1 (в закрытых помещениях), рабочее напряжение электромагнита 24 В постоянного тока.
Қазақша әзіл: Гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 қандай дауыс жиырып алады? – «Болдым, болдым, ашықпын!»
Подробные технические характеристики и условия работы
Эксплуатационные параметры гидроклапана задают рамки его применения. Гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 рассчитан на длительную работу в составе гидросистем в разнообразных условиях – от цехов до мобильной техники.
| Параметр | Значение (Номинальное / Макс.) |
|---|
| Рабочее давление, МПа | 32 |
| Давление открывания (срабатывания), МПа | 0.15 |
| Производительность (номинальный расход), л/мин | 125 |
| Пропускная способность с дросселирующей цапфой, л/мин | до 380 |
| Диапазон температур рабочей жидкости, °C | от +10 до +70 |
| Температура окружающей среды, °C | от -45 до +55 |
| Тип рабочей среды (жидкости) | Минеральные гидравлические масла (ИГП, ВМГЗ) по ГОСТ, вязкостью до 200 сСт |
| Требуемая тонкость фильтрации, мкм | 25 (класс чистоты не ниже 12 по ГОСТ 17216) |
| Присоединительные размеры (резьба) | G1" (дюймовая трубная резьба) |
Как работает гидроклапан МКГВ: принцип действия и надёжность
Принцип работы базируется на управлении основным потоком жидкостей с помощью вспомогательного (пилотного) давления. В исходном (дежурном) состоянии запорный элемент (золотник или тарелка) плотно прижат к седлу усилием мощной возвратной пружины и давлением в основной линии, полностью перекрывая поток. При подаче управляющего сигнала (напряжения 24В на электромагнитную катушку) срабатывает пилотный клапан. Он создает управляющее давление в полости над основным запорным элементом. Это давление, воздействуя на меньшую площадь (заданную соотношением 3 в маркировке), преодолевает усилие пружины и давление в линии, поднимая золотник. Канал открывается, и жидкость начинает поступать к потребителю. Наличие дросселирующей цапфы обеспечивает плавный, безударный ход, что критически важно для продления срока службы как самого клапана МКГВ 25/3 ФЦ2.Э1.1.24, так и всей гидросистемы. После снятия управляющего сигнала, под действием пружины и давления жидкости, золотник возвращается в исходное положение, надёжно запирая канал.
Температурная стойкость и срок службы в условиях Казахстана
Устройство разработано с учетом широкого диапазона климатических зон. Оно способно стабильно функционировать при температурах окружающего воздуха от -45°C (что актуально для зимней эксплуатации в северных регионах Казахстана) до +55°C (жаркое лето на юге). Для рабочей жидкости температурный коридор несколько уже: от +10°C до +70°C, что требует использования соответствующих марок масел и, при необходимости, предпусковых подогревателей в холодное время года. Соблюдение рекомендаций по чистоте масла (фильтрация 25 мкм) и использование качественных рабочих сред – залог долгой работы. Расчетный ресурс гидроклапана МКГВ 25/3 ФЦ2.Э1.1.24 до капитального ремонта составляет не менее 8 лет или 2 000 000 циклов срабатывания при соблюдении регламента ТО. Производитель ГИДРОТЕХ предоставляет гарантию 24 месяца со дня отгрузки.
Сфера применения: на каком казахстанском оборудовании используется?
Благодаря своей надежности и производительности, гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 находит применение в различных отраслях промышленности Республики Казахстан:
Станкостроение и металлообработка: В составе гидравлических систем токарных, фрезерных, шлифовальных станков, прессов холодной и горячей штамповки для управления зажимными механизмами, подачей охлаждающей жидкости, перемещением столов.
Нефтегазовый комплекс: В буровых установках, насосных агрегатах для дозирования и переключения потоков бурового раствора, управления противовыбросовым оборудованием.
Горнодобывающая и тяжелая техника: В гидросистемах экскаваторов, карьерных самосвалов, бульдозеров для управления навесным оборудованием (ковшами, отвалами) и исполнительными механизмами.
Сельскохозяйственная и коммунальная техника: В комбайнах, тракторах, дорожных катках, подметально-уборочных машинах для подъема и опускания рабочих органов, управления гидроцилиндрами.
Энергетика: В системах управления задвижками, регуляторами на тепловых и гидроэлектростанциях.
Универсальность монтажа (в любом пространственном положении) дополнительно расширяет область его применения.
Вид, габариты и чертежи для монтажа
Для корректной интеграции в систему необходимы точные размеры и схемы подключения. Ниже представлены изображения корпуса гидроклапана с ключевыми габаритами.

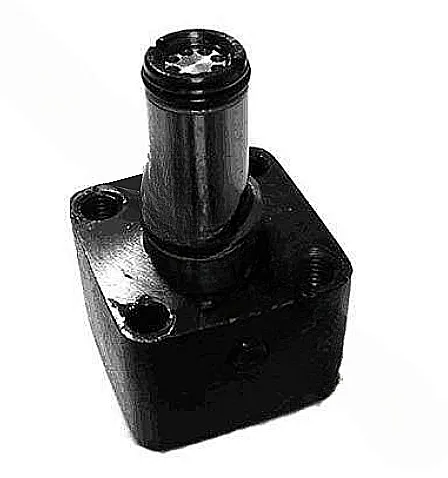

Вид гидроклапана МКГВ 25/3 ФЦ2.Э1.1.24 сбоку, сверху и спереди с указанием основных размеров (125x90x85 мм) и монтажных отверстий Ø11 мм.

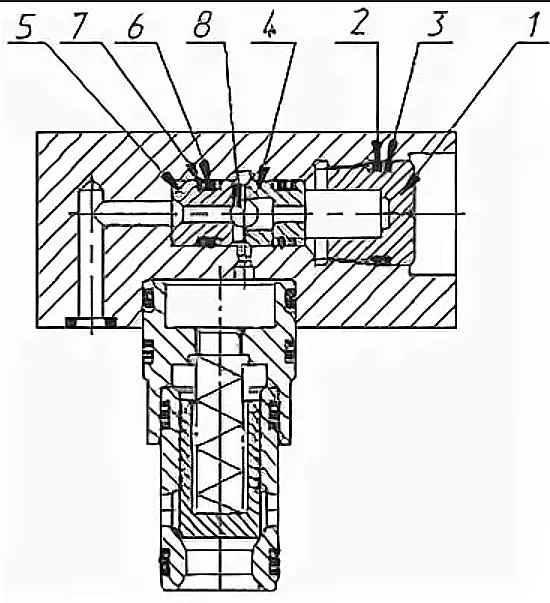

Схематическое изображение гидроклапана с обозначением линий подключения: основной напорный порт (P), порты потребителей (A, B), сливная линия (T) и управляющий гидравлический порт (X).
Как оформить заказ и какие модификации доступны?
При заказе гидроклапана указывайте полное обозначение, включая климатическое исполнение и напряжение. Для модели МКГВ 25/3 ФЦ2.Э1.1.24 доступны следующие варианты поставки:
- Базовая комплектация: Гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 в индивидуальной упаковке с паспортом.
- Версия с увеличенным ресурсом: Гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24-01 – с упрочненными плунжерами и износостойкими уплотнениями.
- Комплект с ЗИП: Гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24-КЗ – включает сменный комплект уплотнений, пружину, дросселирующую цапфу.
Минимальная партия – 1 штука. При необходимости нестандартного исполнения (например, для арктических условий с обогревом) срок изготовления под заказ составляет от 10 рабочих дней. Для быстрого оформления заказа рекомендуем воспользоваться формой обратной связи на сайте.
Запасные части и ремонтный комплект (ремкомплект)
Для поддержания работоспособности гидроклапана МКГВ 25/3 ФЦ2.Э1.1.24 в процессе эксплуатации наиболее часто требуются сменные элементы, подверженные естественному износу. Стандартный ремкомплект для данной модели включает (но не ограничивается):
| Наименование запчасти | Типовой признак износа / поломки |
|---|
| Комплект уплотнительных манжет и колец (резина NBR или FKM) | Утечка рабочей жидкости наружу или между полостями, «потение» клапана. |
| Возвратная пружина главного золотника | Увеличение давления срабатывания, «залипание» в открытом/закрытом состоянии. |
| Дросселирующая цапфа (игла) | Неравномерное или рывковое открытие потока, возникновение гидроударов. |
| Электромагнитная катушка (соленоид) на 24В DC | Отказ срабатывания при подаче напряжения, перегрев, обрыв обмотки. |
| Золотник (запорный элемент) и седло корпуса | Падение давления в открытом состоянии (пропускает), невозможность полного запирания. |
Использование оригинальных ремкомплектов от производителя ГИДРОТЕХ гарантирует восстановление первоначальных характеристик устройства.
Доставка гидроаппаратуры по Казахстану и странам СНГ
Компания Гидротех, как прямой поставщик гидравлических компонентов, осуществляет оперативную доставку продукции, включая гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24, во все регионы Республики Казахстан. Мы работаем с транспортными компаниями и организуем отправки в крупнейшие промышленные центры: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск (Өскемен). Также налажена поставка в другие страны Содружества Независимых Государств (СНГ). Детали по стоимости и срокам доставки можно уточнить у наших менеджеров, связавшись через раздел Контакты.
Преимущества выбора производителя Гидротех
Приобретая гидроклапан МКГВ 25/3 ФЦ2.Э1.1.24 у официального поставщика ГИДРОТЕХ в Казахстане, вы получаете не просто изделие, а комплексное решение. Мы гарантируем соответствие продукции техническим условиям (ТУ 3742-001-48156412-2001) и стандартам ГОСТ. Каждое устройство проходит многоуровневый контроль на герметичность и работоспособность. Наша техническая поддержка поможет с подбором аналогов, консультацией по монтажу и решению нестандартных задач. Сотрудничая с ГИДРО777.КЗ, вы инвестируете в надежность и бесперебойную работу вашего гидравлического оборудования.
