Профессиональное регулирование давления для промышленности Казахстана
Гидроклапан М-КР-10-10-2 — это высокоэффективное и точное устройство редукционного типа, спроектированное для стабильной работы в тяжелых условиях казахстанской промышленности. Этот гидроклапан М-КР-10-10-2 золотниковой конструкции обеспечивает плавное и надежное поддержание заданного выходного давления в гидравлических системах различного назначения. Его уникальность заключается в модульной компоновке и наличии двух регулируемых золотников, что позволяет осуществлять тонкую настройку рабочих параметров и эффективно гасить гидравлические удары. Установка гидроклапана М-КР-10-10-2 гарантирует защиту дорогостоящего промышленного оборудования от перегрузок и обеспечивает его бесперебойную, производительную работу.

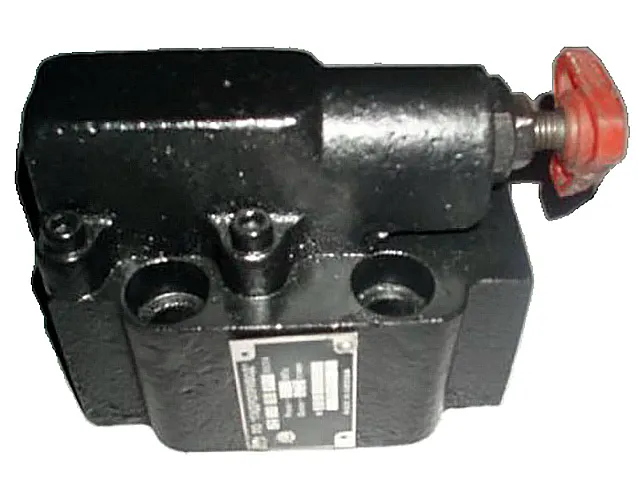

Внешний вид и схема подключения гидроклапана М-КР-10-10-2 от бренда Гидротех.
Краткие данные: вес, габариты и код ТН ВЭД
Модель отличается компактностью и продуманной эргономикой монтажа. Её масса и размеры идеально подходят для интеграции в существующие гидравлические линии станков и спецтехники. Код ТН ВЭД соответствует международной классификации товаров.
| Параметр | Значение |
|---|
| Масса | 4,5 кг |
| Габаритные размеры (Д×Ш×В) | 153 × 90 × 73 мм |
| Код ТН ВЭД (для таможни) | 8481.20.000 |
| Стандарт присоединения | ГОСТ 12446-80, резьба ГОСТ 24767 |
Жанар басқарылу шебері — гидроклапан М-КР-10-10-2. Ол өндірістік қысымды реттейді, ал шебердің өзі тек таңертеңгі кофесінің қысымын реттеуге тырысады!
Что означает маркировка М-КР-10-10-2?
Условное обозначение модели несет в себе всю ключевую информацию о её характеристиках, что упрощает подбор и заказ. Расшифровка гидроклапана М-КР-10-10-2 следующая: символ М указывает на модульный принцип построения и монтажа. Буквы КР однозначно обозначают функционал — это Клапан Редукционный. Первая цифра 10 — это номинальный (условный) проход в миллиметрах. Вторая цифра 10 — это показатель номинального рабочего давления, выраженный в мегапаскалях (МПа). И, наконец, цифра 2 указывает на версию исполнения, оснащенную двумя золотниками для более гибкого управления. Таким образом, зная принцип маркировки, можно легко идентифицировать необходимый гидроклапан М-КР-10-10-2 среди аналогов.
Подробные технические характеристики клапана
Технические параметры гидроклапана М-КР-10-10-2 определяют область его эффективного применения. Они свидетельствуют о высокой надежности и способности работать с серьезными нагрузками.
| Параметр / Сипаттама | Значение / Мәні |
|---|
| Условный проход, мм / Шартты өту, мм | 10 |
| Диапазон рабочего давления, МПа / Жұмыс қысымы, МПа | 0,3 / 10 (мин./макс.) |
| Давление на входе (макс.), МПа / Кіру қысымы (макс.), МПа | 34 |
| Номинальный расход, л/мин / Номинальды шығын, л/мин | 40 |
| Максимальный расход, л/мин / Максималды шығын, л/мин | 56 |
| Минимальный перепад давлений (вх/вых), МПа / Қысымның мин. айырмашылығы, МПа | ≥ 0,5 |
| Тип рабочей среды / Жұмыс ортасының түрі | Минеральные и синтетические масла, HFC, HFD / Минералды және синтетикалық майлар |
| Присоединительные размеры / Қосылым өлшемдері | Резьба M27, по ГОСТ / M27 резьбасы |
| Масса, кг / Салмағы, кг | 4,5 |
Принцип действия и внутреннее устройство
Принцип работы гидроклапана М-КР-10-10-2 базируется на сбалансированном взаимодействии двух золотников. Основной (первичный) золотник отвечает за грубую регулировку и задание базового уровня давления на выходе. Второй (дополнительный) золотник обеспечивает точную, плавную подстройку в широком диапазоне от 0,3 до 10 МПа. Когда давление в управляющей полости превышает установленное пружиной значение, золотник смещается, открывая канал для слива излишков рабочей жидкости в магистраль. Возможность внешнего гидравлического управления через специальный каскад делает данный гидроклапан М-КР-10-10-2 особенно ценным для сложных автоматизированных систем, где требуется дистанционное изменение параметров в процессе работы.
Рекомендуемые условия эксплуатации и ресурс
Для обеспечения заявленного срока службы важно соблюдать температурный режим. Гидроклапан М-КР-10-10-2 рассчитан на работу в диапазоне от экстремальных -40°C до высоких +80°C, что покрывает практически все климатические зоны Казахстана и условия цехов. При использовании чистых масел и своевременной замене фильтров тонкой очистки ресурс устройства превышает 8 лет или 20 000 моточасов. Долговечности способствует двухступенчатая защита золотников от абразивных частиц. Гарантия от производителя и поставщика Гидротех составляет 24 месяца при правильном монтаже.
Где используется гидроклапан М-КР-10-10-2 в Казахстане?
Сфера применения этого редукционного клапана в Республике Казахстан чрезвычайно широка. Он является неотъемлемым компонентом гидросистем различного промышленного и мобильного оборудования:
В станкостроении и металлообработке: токарные, фрезерные, шлифовальные станки, гидравлические прессы, ковочные молоты. Здесь гидроклапан М-КР-10-10-2 обеспечивает точность подач и давление зажима.
В сельском хозяйстве: гидравлика тракторов (например, «Кировец», «Беларус»), комбайнов, погрузчиков. Он регулирует работу навесного оборудования, подъемников и поворотных механизмов.
В дорожно-строительной и горнодобывающей технике: экскаваторы, бульдозеры, катки, шахтные крепи и конвейеры. Клапан защищает гидроцилиндры от перегрузок при работе с тяжелыми грузами.
В нефтегазовом секторе: оборудование для бурения, насосные агрегаты, системы управления задвижками.
Габаритные и присоединительные размеры для монтажа
Для успешной интеграции клапана в гидросхему критически важны точные размеры. Основные монтажные параметры гидроклапана М-КР-10-10-2 следующие: общая длина (L) составляет 124 мм, высота (H) — 153 мм. Присоединительный размер — резьба M27 (d) по стандарту ГОСТ. Диаметр фланцевой части (D) равен 34 мм. Такая компактность при высокой пропускной способности до 56 литров в минуту позволяет устанавливать его даже в стесненных условиях машинных отсеков без кардинальной переделки трубопроводов.
Как правильно заказать гидроклапан?
Для оперативного формирования заказа рекомендуем указывать полное и корректное наименование товара: Гидроклапан М-КР-10-10-2. Примеры верных формулировок заявки: «Требуется 3 шт. гидроклапана М-КР-10-10-2 для ремонта пресса» или «Необходим гидроклапан М-КР-10-10-2 с уплотнениями NBR для минерального масла». При оформлении через сайт gidro777.kz или по телефону укажите необходимое количество, желаемые сроки поставки и город доставки. Наши специалисты помогут подобрать оптимальный вариант, а также проконсультируют по вопросам монтажа и совместимости с вашим оборудованием.
Состав ремонтного комплекта и часто заменяемые детали
Для сервисного обслуживания и ремонта доступны ремкомплекты, продлевающие жизненный цикл изделия. В типовой ремкомплект для гидроклапана М-КР-10-10-2 обычно входят:
| Наименование детали / Деталь атауы | Материал / Материалы | Кол-во в комплекте / Комплекттегі саны |
|---|
| Уплотнительные кольца (O-ring) основного золотника / Негізгі золотниктің тығыздағыш сақиналары | NBR (Нитрил-бутадиеновый каучук) | 2 шт. |
| Уплотнительные кольца (O-ring) управляющего золотника / Басқарушы золотниктің тығыздағыш сақиналары | NBR | 2 шт. |
| Уплотнительная манжета корпуса / Корпустың тығыздағыш манжетасы | NBR | 1 шт. |
| Комплект пружин (основная и вспомогательная) / Серіппелер жиынтығы (негізгі және қосалқы) | Пружинная сталь | 1 компл. |
Наиболее подвержены износу в процессе эксплуатации именно уплотнительные кольца, особенно при работе с высокими температурами или агрессивными средами. Также рекомендуем периодически проверять состояние рабочих кромок золотников.
Часто задаваемые вопросы (Қойылатын жиі сұрақтар)
Как выбрать нужную модификацию гидроклапана для моего станка в Казахстане?
Ключевыми параметрами для выбора являются номинальное давление в вашей системе (не должно превышать 10 МПа для данной модели), требуемый расход жидкости (до 56 л/мин) и тип рабочей среды (масло). Если у вас сохранилась маркировка старого клапана — ориентируйтесь на неё. В случае сомнений инженеры компании Гидротех бесплатно окажут консультационную поддержку по подбору.
Каковы сроки поставки гидроклапана М-КР-10-10-2 в города Казахстана?
На основные модели, включая гидроклапан М-КР-10-10-2, на складе в Костанае часто имеется stock. Доставка в крупные города занимает: в Астану, Алматы, Шымкент — 1-3 рабочих дня; в Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск — 3-5 рабочих дней. Под заказ сроки уточняются индивидуально.
Можно ли устанавливать клапан в систему, работающую на веретенном масле И-20А?
Да, гидроклапан М-КР-10-10-2 полностью совместим с минеральными маслами, включая И-20А, И-30А, И-40А и им подобными. Стандартные уплотнения из NBR-каучука отлично работают с этой группой рабочих сред. Для других жидкостей (синтетика, HFD) возможен подбор альтернативных материалов уплотнений.
Осуществляете ли вы поставки в другие страны СНГ?
Да, компания Гидротех организует поставки промышленной гидравлики, включая гидроклапан М-КР-10-10-2, не только по всему Казахстану, но и в страны Содружества: Россию, Узбекистан, Кыргызстан, Таджикистан и другие. Доставка осуществляется проверенными логистическими компаниями с оформлением всех необходимых документов.
Надежный партнер для промышленности Казахстана
Выбирая гидроклапан М-КР-10-10-2 от бренда и поставщика Гидротех, вы выбираете стабильность, качество и профессиональную поддержку. Мы не просто продаем гидравлические компоненты, а предлагаем комплексные решения для модернизации и ремонта вашего оборудования. Наши склады расположены в стратегически важных регионах, что позволяет минимизировать сроки логистики по Казахстану. Все изделия проходят предпродажную проверку и сопровождаются полным пакетом технической документации. Для получения актуальных цен, оформления заказа или технической консультации перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте gidro777.kz. Обеспечьте свою технику надежной гидравликой уже сегодня!
