Обеспечение стабильной и качественной работы пневматических систем – ключевая задача для любого промышленного предприятия. Профессиональный блок кондиционирования БК-Р-10-1 от бренда Гидротех является надежным решением для комплексной подготовки сжатого воздуха в условиях Казахстана. Это устройство, объединяющее в одном корпусе фильтр-влагоотделитель, редукционный клапан и маслораспылитель, гарантирует защиту чувствительного оборудования от влаги, твердых частиц и недостаточной смазки.
Назначение и область применения блока кондиционирования БК-Р-10-1
Основное назначение блока кондиционирования БК-Р-10-1 – это подготовка рабочей среды (сжатого воздуха) для широкого спектра пневматического оборудования. Он выполняет три критически важные функции: очистку, регулировку давления и дозированную подачу смазочного масла. Именно такой комплексный подход позволяет значительно повысить надежность и продлить срок службы пневмоцилиндров, пневмоклапанов, инструмента и другого оборудования.
Применение блока кондиционирования БК-Р-10-1 особенно актуально в следующих отраслях:
Машиностроение и металлообработка: системы управления станками с ЧПУ, автоматические линии сборки, роботизированные комплексы.
Пищевая промышленность: упаковочные автоматы, линии розлива, оборудование для чистых зон, где требуется особенно высокое качество воздуха.
Сельское хозяйство: автоматика управления вентиляцией и кормлением на современной ферме (шаруашылық).
Добывающая промышленность: пневматический инструмент и контрольные системы на производстве.
Технические характеристики и параметры блока БК-Р-10-1
Блок кондиционирования БК-Р-10-1 рассчитан на работу в самых суровых условиях. Его технические параметры обеспечивают стабильную производительность и долгий срок службы.
| Параметр | Значение | Примечание |
|---|
| Номинальное рабочее давление | до 1,0 МПа (10 бар) | Максимально допустимое давление на входе |
| Диапазон регулировки давления | 0,05 – 0,85 МПа | Выходное давление, настраиваемое редуктором |
| Тип рабочей среды | Сжатый воздух | Может использоваться с инертными газами |
| Присоединительные размеры | G 3/8" (цилиндрическая) | Условный проход Ду 10 мм |
| Производительность / расход воздуха | ~0,55 м³/мин при 0,4 МПа | Пропускная способность |
| Тонкость фильтрации | 40 мкм | Соответствует 12 классу очистки по ГОСТ 17433 |
| Объем масляного резервуара | 200 см³ | Вместимость для смазочного масла |
| Диапазон рабочих температур | от -40°C до +50°C | Климатическое исполнение УХЛ4 |
| Масса (примерная) | 2,44 кг | Вес в сборе |
| Код ТН ВЭД | 8481 30 000 0 | Классификация для таможенного оформления |
Поставка блока кондиционирования БК-Р-10-1 осуществляется с базового склада в Костанае, что позволяет оперативно организовать доставку во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ.
Кеш кімнің басына таяды?
Техник өнеркәсіптік цехта Блок кондиционирования БК-Р-10-1 құрылғысын жөндейді де:
- Сенің бұл құрылғының манометрында қысым жоқ, – дейді.
- Сондықтан, – деп жауап береді шебер, – оның өзімізде қысым бар!
Принцип работы и компоненты блока кондиционирования
Работа блока кондиционирования БК-Р-10-1 построена на последовательной обработке воздушного потока. Сжатый воздух поступает через входной патрубок, обозначенный «ВХ», в первую ступень – фильтр-влагоотделитель. Здесь происходит грубая очистка: удаляются твердые частицы (пыль, окалина) размером до 40 мкм и основная масса конденсата. Отделенная влага скапливается в отстойнике, который требует периодического слива.
Далее воздух проходит через редукционный (редукторный) клапан, который снижает и стабилизирует давление до требуемого технологического значения, контролируемого встроенным манометром. Затем поток направляется в маслораспылитель, где происходит дозированная подача смазочного масла в виде аэрозоля (диапазон регулировки обычно составляет 0,5 – 20 капель в минуту). Это обеспечивает необходимую смазку всех движущихся частей последующего пневматического оборудования.
Важной особенностью модели БК-Р-10-1 является наличие встроенного реле давления (индекс «Р» в обозначении), которое формирует электрический сигнал при выходе давления за установленные пределы, что позволяет интегрировать блок в системы автоматического контроля и защиты.
Температурный режим эксплуатации и ресурс
Блок кондиционирования БК-Р-10-1 рассчитан на эксплуатацию в широком температурном диапазоне от -40°C до +50°C, что делает его пригодным для использования как в жарких цехах, так и в неотапливаемых производственных помещениях зимой. Для работы в условиях экстремально низких температур рекомендуется периодическая проверка текучести масла.
Средний срок службы (ресурс) устройства при соблюдении правил технического обслуживания и использовании рекомендованных расходных материалов составляет не менее 10 лет. Ключевым фактором долговечности является своевременное обслуживание:
- Проверка уровня и качества масла в резервуаре рекомендована каждые 500 часов работы или ежемесячно.
- Замена фильтрующего элемента (картриджа) – каждые 6 месяцев или по показаниям манометра перепада давления (если он установлен).
- Периодический слив конденсата из отстойника фильтра.
Состав ремонтного комплекта и часто заменяемые запасные части
Для поддержания блока кондиционирования БК-Р-10-1 в рабочем состоянии рекомендуется иметь на складе сменные элементы. Обычно в ремонтный комплект входят:
| Наименование запчасти / расходника | Назначение | Частота замены |
|---|
| Фильтрующий элемент (картридж) | Очистка воздуха от твердых частиц | Каждые 6 месяцев или при загрязнении |
| Кольцо уплотнительное входное/выходное | Герметизация резьбовых соединений |
| Манометр | Контроль выходного давления | При выходе из строя или повреждении |
| Регулировочная пружина редуктора | Настройка выходного давления |
| Клапан подачи масла (игла) | Регулировка интенсивности смазки | При засорении или износе |
| Стекло смотровое маслораспылителя | Визуальный контроль уровня и подачи масла |
Наиболее часто требуют внимания именно фильтрующие элементы и уплотнительные кольца.
Условное обозначение модели и примеры заказа
Маркировка БК-Р-10-1 расшифровывается следующим образом:
БК – Блок Кондиционирования.
Р – наличие Реле давления.
10 – условный проход, Ду 10 мм.
1 – тип присоединения (1 – цилиндрическая резьба; для других типов, например, конической резьбы, маркировка может отличаться).
Пример полного обозначения для заказа с учетом климатического исполнения: Блок кондиционирования БК-Р-10-1 УХЛ4.
Примеры применения:
- Предприятие по производству упаковки в Алматы заказало 8 единиц блока кондиционирования БК-Р-10-1 для модернизации линии пакетирования.
- Автосборочный завод в Костанае использует данные блоки для питания пневмоприводов сварочных роботов.
- Для спецзаказа с нестандартным присоединением (например, конической резьбой NPT) рекомендуется обратиться в отдел продаж сайта Gidro777.kz.

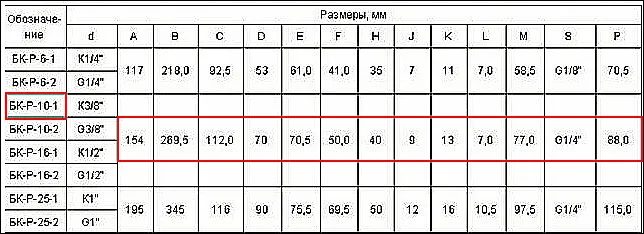

Габаритные и присоединительные размеры БК-Р-10-1
Благодаря компактному исполнению, блок кондиционирования БК-Р-10-1 легко интегрируется в существующие пневмомагистрали. Его установка не требует много места.

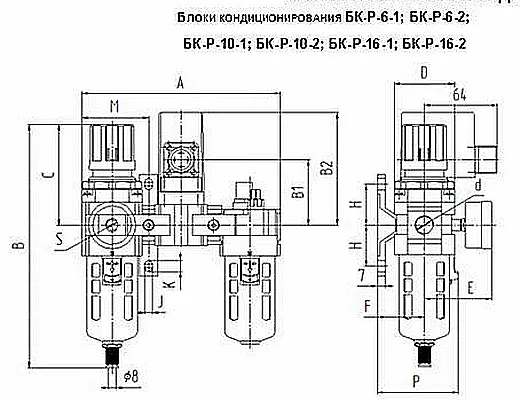

Общий вид и габариты блока кондиционирования БК-Р-10-1.
Схема подключения блока кондиционирования БК-Р-10-1 к системе.
Основные монтажные размеры: длина ≈185 мм, ширина ≈85 мм, высота ≈150 мм. Вес устройства около 2,44 кг, что облегчает его монтаж.
Доставка и гарантия поставщика Гидротех из Костаная
Компания Гидротех является проверенным поставщиком промышленного оборудования на рынке Казахстана. Мы организуем прямые поставки блока кондиционирования БК-Р-10-1 со склада в Костанае во все регионы страны и страны СНГ. Каждое изделие проходит контроль качества перед отгрузкой. Мы предоставляем гарантию 24 месяца и обеспечиваем техническую поддержку по вопросам подбора, монтажа и обслуживания оборудования. Для оформления заказа и получения консультации вы можете воспользоваться формой обратной связи или связаться с нами через раздел Контакты.
