Питатель последовательный смазочный МК – это ключевой компонент централизованных систем смазывания, предназначенный для точной, пошаговой подачи жидкой смазки к нескольким точкам трения в сложных механизмах и промышленном оборудовании. Агрегат активно востребован в Казахстане для поддержания надежной работы станков, горнодобывающей техники, металлорежущих и обрабатывающих центров. Основная задача питателя МК последовательного смазочного – обеспечить гарантированную подачу смазочного материала ко всем узлам системы в строгой последовательности.
Назначение и принцип работы устройства
Как и другие аналогичные системы, питатель МК последовательный смазочный спроектирован для работы в составе адаптивных систем централизованной смазки. Его важнейшая особенность – последовательная работа. Это значит, что золотники во всех промежуточных секциях перемещаются в строго заданном порядке, и подача смазки к очередной точке начинается только после завершения цикла в предыдущей. Таким образом, питатель МК исполняет роль не просто распределителя, но и устройства контроля, гарантируя, что каждая точка получит свою строго отмеренную порцию смазки.
Керемет басылған кезде бір оператор басқасына: «Неге бәрі бір-бірімен турақты байланысқан?» – деп сұрайды. Ол: «Бұл питатель МК последовательный смазочный – ол қадам сайын жұмыс істейді, сыртқы басқарусыз жүрмейді!»
Конструкция изделия и виды секций
Конструктивно питатель смазочный последовательный МК состоит из входной, выходной и промежуточных секций. Каждая промежуточная секция имеет два отвода для подключения линий к точкам смазки. Ключевой параметр – номинальный объем смазки, подаваемый в один отвод за рабочий цикл. Для питателей МК доступны секции с различной дозировкой, обозначаемые цифро-буквенным кодом: 10Д, 10Е, 15Д, 15Е, 20Д, 20Е, 25Д, 25Е, 30Д, 30Е, 35Д, 35Е. Цифра указывает на типоразмер, а буква Д или Е определяет объем подачи за цикл (секции «E» подают удвоенный объем). Наличие индикатора хода (штока-индикатора) на одной из крайних секций маркируется литерами «А» (индикатор слева) или «В» (индикатор справа), например, 15ДА.
Технические характеристики и эксплуатационные параметры питателя МК
Питатель МК последовательный смазочный рассчитан на работу с жидкой смазкой. Данная модель отличается от исполнений МО, М и 1М номинальным рабочим давлением. Именно это давление на входе является основным фактором при выборе питателя МК для вашей системы.
| Параметр | Значение для исполнения МК |
|---|
| Рабочее давление, номинальное, МПа | 2,5 |
| Минимальное давление (перепад давлений), МПа, не более | 1,2 |
| Тип рабочей среды (смазочный материал) | Жидкий |
| Номинальная производительность (частота циклов), мин⁻¹ | 60 |
| Максимальная частота циклов, мин⁻¹ | 300 |
| Диапазон рабочих температур | От -30°C до +80°C |
| Присоединительные размеры (резьба отводов) | M10x1, G1/8 (в зависимости от комплектации) |
| Масса (зависит от количества секций) | От 1,92 кг до 3,90 кг |
| Срок службы (при соблюдении условий эксплуатации) | Не менее 5 лет |
Номинальный объем подачи за цикл для промежуточных секций
| Обозначение секции | Номинальный подаваемый объем смазки в один отвод за цикл, см³ |
|---|
| 10Д | 0,16 |
| 10Е | 0,32 |
| 15Д | 0,24 |
| 15Е | 0,48 |
| 20Д | 0,32 |
| 20Е | 0,64 |
| 25Д | 0,40 |
| 25Е | 0,80 |
| 30Д | 0,48 |
| 30Е | 0,96 |
| 35Д | 0,56 |
| 35Е | 1,12 |
Габаритные размеры и масса в зависимости от конфигурации
Габариты и вес питателя МК последовательного смазочного напрямую зависят от количества промежуточных секций. Модели доступны с числом секций от 3 до 8, что позволяет гибко подбирать устройство под конкретное количество точек смазки.
| Число промежуточных секций | Размер А ±1 мм | Размер В, мм, не более | Масса, кг |
|---|
| 3 | 85,7 | 108 | 1,92 |
| 4 | 107,0 | 129 | 2,30 |
| 5 | 128,3 | 151 | 2,71 |
| 6 | 149,5 | 172 | 3,10 |
| 7 | 170,8 | 193 | 3,50 |
| 8 | 192,1 | 215 | 3,90 |
Область применения и совместимое оборудование
Питатель МК последовательный смазочный нашел широкое применение в различных отраслях промышленности Казахстана и стран СНГ. Его используют для организации централизованной системы смазки на:
• Станках токарной, фрезерной, шлифовальной и зубообрабатывающей группы.
• Прессовом и гибочном оборудовании.
• Конвейерных линиях и рольгангах.
• Горнодобывающей технике (дробилки, грохоты).
• Подшипниковых узлах крупных механизмов.
При выборе питателя МК необходимо убедиться, что максимальное давление в вашей системе смазки не превышает 2,5 МПа, а используемая смазка – жидкая.
Пример условного обозначения и составление заказа
Типовое обозначение питателя МК последовательного смазочного позволяет точно указать требуемую конфигурацию. Например, питатель исполнения МК с четырьмя промежуточными секциями, где первая секция 25ДВ (с индикатором справа), вторая и третья – 25Д, четвертая – 10Е, для умеренного климата, категория размещения 4, будет иметь вид:
Питатель МК - 4 (25ДВ-25Д-25Д-10Е) УХЛ4 ТУ У 054 09685.004-2000
Для заказа на сайте Гидротех необходимо указать:
1. Исполнение – МК.
2. Количество промежуточных секций (от 3 до 8).
3. Тип каждой промежуточной секции (например, 15Д, 30Е).
4. Наличие и расположение штока-индикатора (если требуется).
5. Тип присоединительной резьбы.
Уточнить детали и оформить заказ можно через форму на сайте или связавшись с нами по контактам из раздела Контакты.
Ремкомплекты и часто заменяемые запчасти
Для долгосрочной и надежной работы питателя МК последовательного смазочного рекомендуется иметь в запасе ремкомплект. Он включает наиболее подверженные износу элементы, обеспечивающие герметичность и точность работы устройства.
| Наименование запчасти / комплектующего | Применяемость и замечания |
|---|
| Комплект уплотнительных манжет (кольца) | Для золотника в каждой секции. Рекомендуется замена при потере герметичности. |
| Пружина золотника | Обеспечивает возврат золотника. Может терять упругость при длительной эксплуатации. |
| Шток-индикатор (если в комплектации) | Может изнашиваться или заедать. |
| Корпус промежуточной секции | Замена требуется крайне редко, только при механическом повреждении. |
Визуально оценить конструкцию питателя МК последовательного смазочного можно на фотографиях ниже.

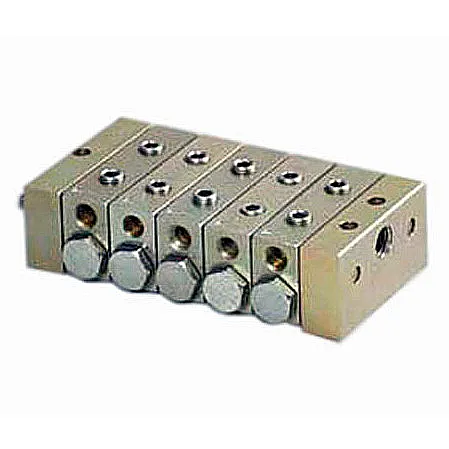

Фото 1. Общий вид питателя смазочного последовательного МК в сборе.
Фото 2. Схема подключения и условное обозначение питателя МК.
Код ТН ВЭД и дополнительная информация
Типовой код ТН ВЭД для данной продукции – 8424 89 900 9 (прочие механические устройства для разбрызгивания или распыления жидкостей или порошков; поддоны с огнетушителями, распылители). Обращаем внимание, что точный код зависит от комплектации и назначения.
Температурный режим эксплуатации питателя МК находится в диапазоне от -30°C до +80°C, что позволяет использовать его в большинстве климатических зон Казахстана. При использовании сезонных смазок необходимо учитывать их вязкость.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать питатель МК для моего станка?
Ключевые параметры: рабочее давление вашей системы смазки (не должно превышать 2,5 МПа), тип смазки (жидкая), количество точек смазки (определяет число промежуточных секций, от 3 до 8) и требуемый объем смазки на точку (определяет тип секций – Д или Е). Наши специалисты помогут с подбором.
Какие сроки поставки питателя МК последовательного смазочного в Казахстан?
Стандартные модели есть на складе в Костанае. Поставка в Астану, Алматы, Шымкент, Караганду, Актобе обычно занимает от 1 до 5 рабочих дней в зависимости от города. На нестандартные конфигурации срок изготовления составляет от 10 до 20 рабочих дней.
Можно ли использовать питатель МК с пластичными смазками?
Нет, питатель МК последовательный смазочный предназначен исключительно для работы с жидкими смазочными материалами. Для пластичных смазок следует выбирать другие исполнения, например, 1М.
Что делать, если один из отводов питателя МК не подает смазку?
В первую очередь, проверьте герметичность системы и давление на входе. Если давление в норме, возможно, заклинил золотник в соответствующей секции или износились уплотнения. В этом случае потребуется разборка и ревизия, для чего рекомендуется использовать ремкомплект.
Бренд Гидротех – надежные поставки в Казахстан и СНГ
Бренд Гидротех является надежным поставщиком промышленных компонентов для систем смазки, включая питатель МК последовательный смазочный, на рынок Казахстана. Мы обеспечиваем быструю доставку во все регионы страны, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие страны СНГ. Наш офис и складская логистика базируются в Костанае, что позволяет оперативно обрабатывать заказы. Выбирая продукцию марки Гидротех, вы выбираете стабильность поставок, техническую поддержку и гарантию качества, необходимые для непрерывной работы вашего промышленного оборудования.
