В современных технологических процессах Казахстана, особенно в промышленных центрах вроде Актау, Атырау и Павлодара, эффективность пневматических систем напрямую зависит от надежности хранения сжатого воздуха. Именно для этой цели предназначены воздушные ресиверы серии Р1 от бренда Гидротех. Данная статья сфокусирована на модели ресивер Р1-125, где число 125 означает внутренний диаметр в миллиметрах.
Описание и назначение ресивера Р1-125
Основная функция ресивер Р1-125 – аккумуляция сжатого воздуха, его стабилизация и создание запаса для работы пневматического оборудования. Это стальной сосуд высокого давления, способный сглаживать пульсации, охлаждать воздух и отделять конденсат, тем самым повышая общую производительность и надежность системы. Выбор конкретного объема ресивер Р1-125 осуществляется заказчиком исходя из потребностей производства или автомастерской. Модельный ряд данного диаметра (125 мм) предлагает объемы от 1,0 до 20 литров.
Для удобства подключения в обеих крышках ресивера выполнены резьбовые отверстия под пневмолинии. Также предусмотрены крепежные отверстия для фиксации на стационарной платформе. Доступны различные варианты монтажа: непосредственно на резьбе крышек, на специальных лапах или с использованием фланца. Опции крепления (лапы, фланец) заказываются дополнительно.
Жұмыс барысында пневматикалық қызметкер бөлмеге кіріп, бастыққа былай дейді: «Шеф, жүйедегі ресивер Р1-125 таусылып қалды, қосымша ауа жетпейді». Бастық ойланып қалып: «Оқыс, бізде «Кулагер» алдындағы шеберхана бар, оларға қосымша ресивер қажет болса, енді ондағы Р1-125-ті тартып аламыз!»
Условное обозначение и пример заказа
Маркировка ресивер Р1-125 позволяет точно определить его характеристики. Расшифровка следующая: Р1 – серия; 125 – внутренний диаметр (мм). Далее указывается требуемый объем в литрах и климатическое исполнение.
Пример записи при заказе: требуется ресивер Р1-125 объемом 10 литров, для эксплуатации в умеренном и холодном климате (УХЛ), категория размещения 4 (в закрытых помещениях без регулирования климата). Запись будет выглядеть так: РЕСИВЕР Р1-125-10 УХЛ 4.
Технические характеристики и габариты
Серия Р1 представлена семью типоразмерами по внутреннему диаметру: от 50 до 200 мм. Ресивер Р1-125 занимает в этом ряду среднюю позицию, предлагая баланс между компактностью и значительной производительностью по объему. Все модели унифицированы и соответствуют строгим нормам безопасности сосудов, работающих под давлением.
Код ТН ВЭД для данных изделий: 8481101000.
| Основные технические характеристики ресиверов серии Р1 |
|---|
| Параметр | Р1-050 | Р1-063 | Р1-080 | Р1-100 | Р1-125 | Р1-160 | Р1-200 |
|---|
| Присоединение пневмолиний | G1/4" | G3/8" | G1/2" | G3/4" |
| Рабочее давление, МПа | 1,0 |
| Максимальное давление, МПа | 1,6 |
| Диапазон доступных объемов, л | 0,5...5,5 | 1,0...9,0 | 1,0...15,0 | 1,0...20,0 | 2,0...20,0 |
| Тип рабочей среды | Сжатый воздух |
| Рабочая температура, °С | от -40 до +80 |
| Варианты крепления | Внутренняя резьба, лапы, фланец |
Габаритные и присоединительные размеры модели Р1-125:
| Внутренний диаметр, мм | 125 |
| Высота по наружному диаметру (B), мм | 60 |
| Диаметр по отверстиям крепления (D5), мм | 110,0 |
| Диаметр резьбы крепления (D7) | М12 |
| Расстояние между отверстиями (E), мм | 144 |
| Резьба подключения пневмолинии (EE) | G1/2" |
| Стандартная длина (L1), мм (зависит от объема) | См. таблицу 2 |
| Толщина стенки (L4), мм | 4,0 |
| Типовой диапазон веса (прибл.), кг | ~3-15 (в зависимости от объема) |

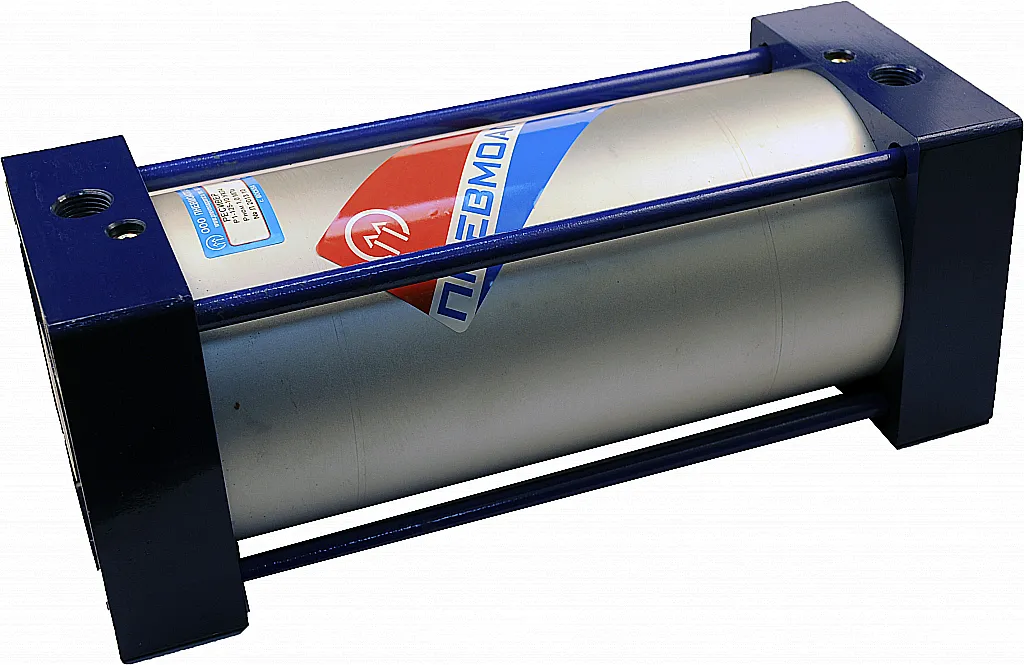

Воздушный ресивер Р1-125 под монтаж на лапах или фланце.
Подбор длины и объема
Для выбора необходимой длины гильзы ресивер Р1-125 воспользуйтесь данными из таблицы 2. Выбирайте требуемый объем в литрах, и вы узнаете точную габаритную длину (L1) в миллиметрах.
| Объем, л | Длина L1 для Р1-125, мм |
|---|
| 1,0 | 187 |
| 5,0 | 512 |
| 10,0 | 952 |
| 15,0 | 1332 |
| 20,0 | 1732 |
Полная таблица доступна в технической документации на сайте Гидротех.
Принцип работы и условия эксплуатации
Ресивер Р1-125 представляет собой герметичный цилиндрический сосуд. Сжатый воздух от компрессора поступает внутрь через входное резьбовое отверстие, накапливается, а затем подается к потребителям. За счет большого внутреннего объема он компенсирует пиковые нагрузки на компрессор и обеспечивает стабильное давление в сети. При остывании воздуха внутри его стенок может конденсироваться влага, что требует периодического слива конденсата через дренажное устройство (предусмотрено конструктивно).
Температурный диапазон эксплуатации от -40°С до +80°С делает ресивер Р1-125 пригодным для большинства промышленных и климатических зон Казахстана. Срок службы изделия напрямую зависит от соблюдения правил эксплуатации, регулярного технического обслуживания и своевременных гидравлических испытаний (испытания на прочность). При правильной эксплуатации ресивер Р1-125 служит многие годы.
Область применения
Данный ресивер находит широкое применение в различных отраслях промышленности и сервиса Казахстана:
Промышленность: станки с ЧПУ, пневмопрессы, системы управления, линии фасовки и упаковки практически во всех крупных городах Казахстана, таких как Караганда, Актобе, Усть-Каменогорск.
Автомастерские и шиномонтаж: питание пневмоинструмента (гайковерты, краскораспылители, шлифмашины), подкачка шин.
Строительство: работа отбойных молотков, пескоструйных аппаратов, краскопультов.
Сельское хозяйство: системы опрыскивания, пневматические транспортеры для зерна.
Выбор модели ресивер Р1-125 конкретного объема зависит от потребления воздуха вашим оборудованием (производительности компрессора).
Доставка и монтаж
Компания «Гидротех» осуществляет поставки ресивер Р1-125 по всему Казахстану и странам СНГ. Доставка доступна в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие города. Мы рекомендуем перед покупкой проконсультироваться со специалистами для подбора оптимальной конфигурации, объема и способа крепления.
Для заказа ресивер Р1-125 или получения консультации, заполните форму на сайте или свяжитесь с нами через страницу Контакты.
Часто задаваемые вопросы (FAQ)
1. Как правильно выбрать нужный объем ресивера Р1-125?
Объем подбирается в зависимости от производительности вашего компрессора и воздухопотребления оборудования. Общее правило: объем ресивера в литрах должен быть не менее чем в 6-10 раз меньше производительности компрессора в л/мин. Для точного расчета лучше обратиться к нашим технологам.
2. Каковы сроки поставки и варианты доставки по Казахстану?
Стандартные модели ресивер Р1-125 часто есть в наличии на складе в Костанае. Срок доставки в крупные города (Астана, Алматы) составляет от 3 до 7 дней. Возможна отправка транспортными компаниями или собственной логистикой.
3. Какие условия эксплуатации нужно соблюдать для продления срока службы ресивера?
Необходимо соблюдать рабочее давление (не выше 1,0 МПа), регулярно сливать конденсат через дренажное устройство, проводить визуальный осмотр на предмет коррозии и своевременно проходить обязательные гидравлические испытания в специализированных организациях.
4. Совместим ли ресивер Р1-125 с моим существующим оборудованием (компрессором, пневмолиниями)?
Да, ресивер Р1-125 имеет стандартные присоединительные резьбы G1/2" и рассчитан на стандартное рабочее давление 10 бар (1,0 МПа). Он совместим с большинством промышленных компрессоров. Важно лишь проверить соответствие диаметра подключения ваших шлангов или труб.
Мы, «Гидротех», являемся надежным поставщиком промышленного оборудования в Казахстане и делаем акцент на качество продукции и сервис. Наши специалисты готовы помочь вам с подбором, установкой и обслуживанием оборудования, чтобы ваш ресивер Р1-125 служил долго и эффективно, поддерживая производственные процессы по всей стране.
