Ресивер является одним из ключевых элементов в любой современной пневматической системе, обеспечивающим стабильность давления и сглаживание пульсаций. Воздушный ресивер Р1-100 от бренда Гидротех представляет собой надежный и универсальный накопитель сжатого воздуха, разработанный для эксплуатации в условиях промышленных предприятий и мастерских Казахстана. Его конструкция позволяет эффективно аккумулировать воздух, подаваемый компрессором, и равномерно распределять его между потребителями, повышая общую производительность системы.
Описание и назначение Ресивер Р1-100
Воздушный ресивер Р1-100 предназначен для аккумулирования и стабилизации давления сжатого воздуха в системах промышленной пневматики. Модель с внутренним диаметром 100 мм является частью широкой серии Р1, которая включает ресиверы объемом от 0,5 до 20 литров. Основная функция данного гидравлического оборудования – создание резерва воздуха, что позволяет компенсировать пиковые нагрузки и обеспечивать бесперебойную работу пневмоинструмента, станков и автоматических линий. Правильно подобранный ресивер Р1-100 минимизирует цикличность включения компрессора, тем самым снижая его износ и энергопотребление.
Для удобного подключения и монтажа в обеих торцевых крышках ресивера выполнены резьбовые отверстия для пневмолиний, а также предусмотрены четыре крепежных отверстия. Покупатель может выбрать наиболее подходящий вариант установки: на лапах, на фланце или используя внутреннюю резьбу в крышках. Эти элементы крепления заказываются дополнительно, что позволяет адаптировать ресивер Р1 под конкретные условия монтажа на объекте заказчика.
Краткие технические данные и вес Ресивер Р1-100
Ресивер Р1-100 характеризуется следующими основными параметрами, которые определяют его применение в различных системах. Его рабочее давление составляет 1,0 МПа (10 бар), а максимальное испытательное давление достигает 1,6 МПа. Диапазон рабочих температур широк: от -40°С до +80°С, что позволяет использовать его в неотапливаемых цехах и в условиях жаркого казахстанского климата. Тип рабочей среды – осушенный сжатый воздух.
| Параметр | Значение |
|---|
| Внутренний диаметр | 100 мм |
| Диапазон объемов | от 1,0 до 20,0 л |
| Рабочее давление | 1,0 МПа (10 бар) |
| Максимальное давление | 1,6 МПа |
| Диапазон рабочих температур | -40°С … +80°С |
| Присоединительная резьба | G1/2" |
| Основные варианты крепления | Внутренняя резьба, лапы, фланец |
| Вес(приблизительно, зависит от объема) | От ~2 кг (для 1 л) до ~15 кг (для 20 л) |
| Габаритные размеры L1 (длина) | См. таблицу объемов ниже |
| Код ТН ВЭД | 8424 89 000 9 (ЕАЭС) |
Пример записи при заказе ресивер Р1-100 объемом 10 литров, с климатическим исполнением УХЛ и категорией размещения 4 выглядит так: РЕСИВЕР Р1-100-10 УХЛ 4.
Жұмыс жүріп тұрған пневматикалық қондырғыда қысым кенет төмендеп қалды. Бір инженер екіншісіне: «Ресивер Р1-100-ге қара, мүмкін ол сені қысымның төмендігін еске сала бастаған шығар!»
Технические характеристики ресиверов серии Р1
| Параметры | Нормы для типоразмеров |
| Р1- |
| -050 | -063 | -080 | -100 | -125 | -160 | -200 |
| 1. Присоединение пневмолиний | G1/4" | G3/8" | G1/2" | G3/4" |
| 2. Рабочее давление, МПа | 1,0 |
| 3. Максимальное давление, МПа | 1,6 |
| 4. Объем, л | 0,5...5,5 | 1,0...9,0 | 1,0...15,0 | 1,0...20,0 | 2,0...20,0 |
| 5. Рабочая температура | -40°С…+80°С |
| 6. Варианты крепления | Внутренняя резьба, лапы, фланец |

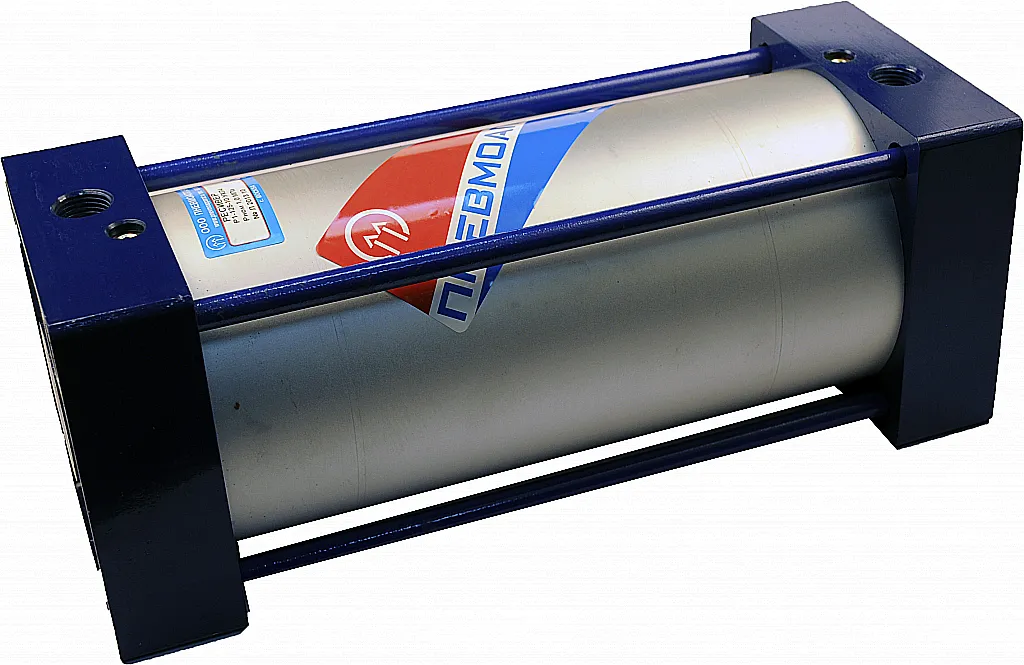

Изображение: Внешний вид ресивер Р1-100 с цилиндрическим корпусом и резьбовыми отверстиями для подключения.
Принцип работы и устройство
Принцип работы ресивер Р1-100 основан на аккумулировании потенциальной энергии сжатого воздуха. Компрессор нагнетает воздух в полость ресивера через входной патрубок до достижения заданного рабочего давления. Накопленный запас воздуха затем используется потребителями в моменты пиковой нагрузки или при кратковременной остановке компрессора. Это сглаживает пульсации давления, неизбежно возникающие при работе поршневых компрессоров, и обеспечивает более стабильную и плавную работу пневматического инструмента. Конструктивно ресивер Р1-100 представляет собой стальной цилиндр (гильзу), закрытый с двух сторон эллиптическими днищами (крышками). Все сварные швы выполняются с высоким качеством и проходят обязательный контроль, включая рентгенографию, для обеспечения безопасности при эксплуатации под давлением.
Температурный режим и срок службы Ресивер Р1-100
Ресивер Р1-100 рассчитан на эксплуатацию в широком диапазоне температур окружающей среды – от -40°С до +80°С. Это делает его пригодным для использования не только в отапливаемых цехах, но и в условиях казахстанской зимы на открытых площадках или в неотапливаемых помещениях. Важно помнить, что перед вводом в эксплуатацию в условиях отрицательных температур необходимо удалить конденсат, скопившийся внутри емкости. Срок службы ресивера напрямую зависит от условий эксплуатации, качества подготовки воздуха (наличие влагоотделителей и фильтров) и своевременного проведения технического обслуживания. При соблюдении правил эксплуатации и проведении ежегодных проверок, включая гидравлические испытания, ресурс изделия составляет не менее 10-15 лет.
Область применения и совместимое оборудование
Ресивер Р1-100 находит применение в самых разных отраслях промышленности и сервиса Казахстана. Он эффективно работает в составе компрессорных станций, обеспечивающих сжатым воздухом:
▪ Пневматический инструмент на СТО и в автосервисах (гайковерты, шлифмашины, краскораспылители).
▪ Промышленные станки и роботизированные линии на предприятиях.
▪ Системы пневмоавтоматики и управления технологическими процессами.
▪ Пескоструйное и дробеструйное оборудование.
▪ Системы очистки и продувки.
▪ Пневматические приводы и цилиндры.
Данный ресивер совместим с компрессорами соответствующей производительности, системами подготовки воздуха (фильтры, осушители, лубрикаторы), а также с любым стандартным трубопроводом, рассчитанным на давление до 10 бар.
Габаритные и присоединительные размеры
Точные размеры ресивер Р1-100 зависят от выбранного объема. Основные конструктивные размеры для диаметра 100 мм приведены в таблице. Ключевым размером является длина L1, которая варьируется в зависимости от требуемой вместимости.
| Внутр. диаметр | B | D5 | D7 | E | EE | L1 | L2 | L3 | L4 | L6 | L7 | J4 |
| 100 | 55 | 89,0 | М10 | 115 | G1/2" | См. таблицу 2 | 18,5 | 88 | 3,0 | 16,0 | 12,0 | 3,0 |
Таблица соответствия объема и длины L1 для ресивер Р1-100
| Объем (литры) | Внутренний диаметр |
| 50 | 63 | 80 | 100 | 125 | 160 | 200 |
| Значение L1, мм в зависимости от объема |
| 1,0 | 574 | 409 | 286 | 236 | 187 | - | - |
| 5,0 | 2614 | 1689 | 1086 | 746 | 512 | 362 | 282 |
| 10,0 | - | - | 2086 | 1376 | 952 | 612 | 442 |
| 15,0 | - | - | 3086 | 2016 | 1332 | 862 | 602 |
| 20,0 | - | - | - | 2545 | 1732 | 1112 | 762 |
Для определения полной длины ресивер Р1-100 выбранного объема необходимо найти пересечение строки с объемом и столбца с диаметром 100 мм.
Условное обозначение и расшифровка
Модель ресивера кодируется по следующей схеме:
РЕСИВЕР Р1 - [Внутренний диаметр, мм] - [Объем, л] [Климатическое исполнение] [Категория размещения]
Пример для ресивера с внутренним диаметром 100 мм, объемом 10 литров, для умеренного и холодного климата (УХЛ), устанавливаемого в помещениях с искусственно регулируемыми условиями (категория 4):
РЕСИВЕР Р1-100-10 УХЛ 4.
Примеры заказа Ресивер Р1-100
1. Ресивер Р1-100-5 УХЛ 4 – модель диаметром 100 мм объемом 5 литров для стационарной установки внутри помещения с контролируемым климатом.
2. Ресивер Р1-100-15 УХЛ 1 – модель диаметром 100 мм объемом 15 литров для работы на открытом воздухе в умеренном и холодном климате.
3. Ресивер Р1-100-10 УХЛ 4 с комплектом лап – та же модель с дополнительно заказанными лапами для настенного или иного монтажа.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать объем ресивер Р1-100 для моей системы?
Объем ресивера подбирается исходя из производительности компрессора (л/мин) и потребления воздуха пневмооборудованием. Общее правило: объем ресивера (в литрах) должен быть примерно равен производительности компрессора (в л/с), умноженной на 6-10. Например, для компрессора на 200 л/мин (3,33 л/с) подойдет ресивер объемом от 20 до 33 литров. Для точного расчета рекомендуем обратиться к нашим инженерам на сайте Гидротех.
Каковы сроки поставки ресивера Р1-100 в мой город в Казахстане?
Стандартные сроки изготовления и поставки составляют от 5 до 15 рабочих дней в зависимости от загруженности производства и выбранной модели. Мы осуществляем оперативную доставку в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города Казахстана, а также в страны СНГ.
Можно ли использовать ресивер Р1-100 для других газов, кроме воздуха?
Нет, ресивер Р1-100 рассчитан на работу исключительно с осушенным сжатым воздухом. Использование с другими газами (кислород, азот, природный газ) не допускается, так как для каждого типа среды требуются специальные материалы, уплотнения и сертификация оборудования.
Какое обслуживание требуется для ресивера Р1-100 в процессе эксплуатации?
Обязательными мероприятиями являются регулярный слив конденсата через дренажный клапан (в идеале – после каждого рабочего цикла), визуальный осмотр на предмет коррозии и повреждений, а также ежегодная проверка состояния сварных швов и проведение гидравлических испытаний на давление 1,6 МПа для подтверждения безопасности. Эти меры существенно продлевают срок службы вашего ресивера.
Компания Гидротех является надежным поставщиком промышленного гидравлического и пневматического оборудования в Казахстане. Мы поставляем качественные ресиверы Р1 собственного производства, обеспечивая полный цикл от консультации и подбора до доставки и сервисной поддержки. Наши специалисты всегда готовы помочь вам выбрать оптимальную модель ресивер Р1-100, рассчитать необходимый объем и организовать быструю доставку в любой регион страны и СНГ. Для оформления заказа или получения консультации свяжитесь с нами через форму обратной связи на нашем сайте Gidro777.kz.
