Гидроусилители крутящих моментов Э32Г18-2 — это высокоточные гидравлические агрегаты, предназначенные для привода рабочих органов металлорежущих станков и иного технологического оборудования с числовым программным управлением. Данная серия, представленная моделями Э32Г18-24К, Э32Г18-23К и Э32Г18-22К, обеспечивает преобразование электрических управляющих импульсов в точно дозированное угловое перемещение вала. Применение таких гидроусилителей крутящих моментов Э32Г18-2 позволяет добиться высокой динамики и точности позиционирования в системах автоматизации. Поставки по всему Казахстану и странам СНГ осуществляет компания Гидротех.
Назначение и область применения
Основное назначение гидроусилителей крутящих моментов Э32Г18-2 — это создание прецизионного гидропривода для станков с ЧПУ (фрезерных, токарных, координатно-расточных), промышленных роботов, манипуляторов и другого оборудования, где требуется высокая точность и повторяемость перемещений. Принцип работы основан на пропорциональном преобразовании частоты входных электрических импульсов в скорость вращения выходного вала, а их количества — в угол поворота. Таким образом, гидроусилители крутящих моментов Э32Г18-2 являются ключевым элементом в контуре управления, связывающим цифровой блок ЧПУ с силовым гидравлическим исполнительным механизмом.
Общее описание серии Э32Г18
Серия гидроусилителей крутящих моментов Э32Г18-2 включает три модификации, отличающиеся рабочим объемом, развиваемым моментом и инерционной нагрузкой. Все модели рассчитаны на номинальное рабочее давление 6,3 МПа (63 кгс/см²) и используют в качестве рабочей жидкости минеральные масла типа ИГП, И-30А или их зарубежные аналоги (HLP, Tellus). Диапазон рабочих температур окружающей среды и жидкости составляет от +1°C до +60°C, что позволяет их эксплуатацию в большинстве промышленных цехов Казахстана. Конструктивно гидроусилители крутящих моментов Э32Г18-2 представляют собой компактный агрегат, объединяющий шаговый электродвигатель и гидравлический усилитель момента в одном корпусе.
Бір инженердің шыңырауына құлап кеткен гидроусилитель крутящих моментов Э32Г18-2 тың қалай жұмыс істейтінін сұрады. Ол жауап берді: "Импульс берсең – бұрайды, бермесең – тұрады. Енді мені осы жерден шығарыңызшы!".
Технические характеристики моделей Э32Г18
Все агрегаты серии гидроусилителей крутящих моментов Э32Г18-2 работают на стандартном для промышленной гидравлики номинальном давлении 6,3 МПа. Основные различия между моделями касаются крутящего момента и максимальной частоты вращения, что позволяет подобрать оптимальный вариант для конкретной задачи.
| Параметр / Модель |
Э32-Г18-24К |
Э32-Г18-23К |
Э32-Г18-22К |
| Номинальное давление, МПа |
6,3 |
6,3 |
6,3 |
| Рабочий объем, см³ |
80 |
40 |
20 |
| Максимальный крутящий момент, Н·м |
46 |
22 |
11 |
| Наиболее эффективная мощность, кВт |
4,6 |
4,4 |
2,2 |
| Максимальная частота вращения, об/мин |
1000 |
2000 |
2000 |
| Макс. частота следования импульсов, имп/с |
4000 |
8000 |
6000 |
| Допускаемая инерционная нагрузка, кг·м² |
0,038 |
0,016 |
0,005 |
| Шаг электродвигателя, град |
1,5 ±0,45 |
1,5 ±0,45 |
1,5 ±0,45 |
| Уровень звуковой мощности, дБА |
82 |
78 |
78 |
| Статистическая неточность при 0,7 Мкр., град |
±1,2 |
±1,2 |
±1,2 |
Габариты, вес и коды ТН ВЭД
Параметры массы и габаритов варьируются в зависимости от модели в серии гидроусилителей крутящих моментов Э32Г18-2. Код ТН ВЭД для данной продукции обычно соответствует 8412 21 000 0 (гидравлические силовые двигатели и силовые цилиндры линейного действия). Уточняйте актуальный код у наших специалистов.
| Параметр |
Э32-Г18-24К |
Э32-Г18-23К |
Э32-Г18-22К |
| Масса (без жидкости), кг, не более |
34,3 |
18,5 |
15,5 |
| Примерный Код ТН ВЭД |
8412 21 000 0 |
Принцип работы и конструктивные особенности
Работа гидроусилителей крутящих моментов Э32Г18-2 основана на использовании шагового электродвигателя, который через специальный золотниковый распределитель управляет потоком рабочей жидкости к гидромотору. Каждому входному электрическому импульсу соответствует фиксированный угловой шаг вала электродвигателя, который через механическую обратную связь (торсион) приводит к переключению золотника и подаче масла на гидромотор. Гидромотор поворачивает выходной вал, одновременно через ту же обратную связь возвращая золотник в нейтральное положение. Таким образом, точность позиционирования определяется в основном точностью шага электродвигателя и жесткостью торсиона. Использование именно такого принципа обеспечивает высокую надежность и повторяемость, характерные для всей серии гидроусилителей крутящих моментов Э32Г18-2.

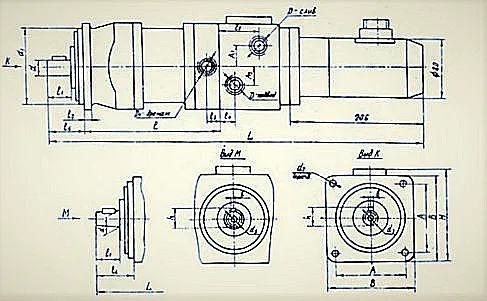

Общий вид и присоединительные размеры гидроусилителя Э32Г18.

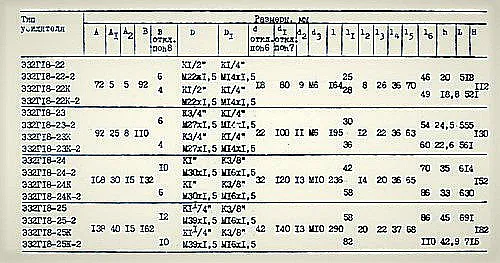

Схема крепления и подключения гидравлических портов гидроусилителя серии Э32Г18.
Температурный режим и срок службы
Гидроусилители крутящих моментов Э32Г18-2 предназначены для эксплуатации при температуре окружающей среды и рабочей жидкости от +1°C до +60°C. Рекомендуется использовать масла с вязкостью 21–43 сСт при 50°C. Для обеспечения заявленного ресурса крайне важна чистота рабочей жидкости — не ниже класса 12–13 по ГОСТ 17216 (или NAS 1638 Class 9–10). При соблюдении условий эксплуатации, включая своевременную замену фильтров и масла, средний срок службы гидроусилителей крутящих моментов Э32Г18-2 составляет не менее 10 000 часов наработки.
Комплект поставки и запасные части
Поставка гидроусилителей крутящих моментов Э32Г18-2 осуществляется в индивидуальной упаковке. В стандартный комплект входит сам агрегат, крепеж и техническая документация. Наиболее подвержены износу в процессе эксплуатации уплотнительные кольца (торцовые уплотнения валов, уплотнения золотникового распределителя), подшипники валов, а также шестерни механической обратной связи. Компания Гидротех предлагает к поставке основные ремкомплекты, включающие наиболее часто заменяемые элементы.
Примеры заказа и условное обозначение
При оформлении заказа на гидроусилители крутящих моментов Э32Г18-2 необходимо указывать полное обозначение модели, например, Э32-Г18-24К. Расшифровка кода модели: «Э32» — индекс серии гидроусилителей, «Г18» — тип и номенклатурный номер, «24К» — модификация с определенными параметрами (рабочим объемом, моментом). Для получения точного коммерческого предложения вы можете воспользоваться формой обратной связи или связаться с отделом продаж по контактам, указанным в разделе Контакты.
Сравнение моделей серии Э32Г18
Выбор конкретной модификации из серии гидроусилителей крутящих моментов Э32Г18-2 зависит от требований оборудования по моменту и скорости.
- Э32-Г18-24К: Наиболее мощная модель с максимальным крутящим моментом 46 Н·м. Имеет самый большой рабочий объем (80 см³) и предназначена для привода тяжелых узлов с высокой инерционной нагрузкой до 0,038 кг·м².
- Э32-Г18-23К: Модель среднего класса с моментом 22 Н·м и рабочим объемом 40 см³. Обладает высокой максимальной частотой вращения (2000 об/мин) и частотой следования импульсов (8000 имп/с), что делает ее идеальной для задач, требующих высокой скорости отклика.
- Э32-Г18-22К: Компактная модель с моментом 11 Н·м. Самая легкая в серии и хорошо подходит для применения в малогабаритных станках или устройствах с небольшими инерционными нагрузками до 0,005 кг·м².
Все три модели гидроусилителей крутящих моментов Э32Г18-2 обеспечивают высокую точность позиционирования и надежную работу в составе гидроприводов станков с ЧПУ.
Часто задаваемые вопросы (FAQ)
1. Как выбрать нужную модификацию гидроусилителя Э32Г18-2 для моего станка?
Основные критерии выбора — требуемый крутящий момент на выходном валу и допустимая инерционная нагрузка механизма. Модель Э32Г18-24К подходит для самых тяжелых условий, Э32Г18-23К — для высокоскоростных применений, а Э32Г18-22К — для легких узлов. Наши инженеры помогут определить оптимальную модель по вашему техническому заданию.
2. Каковы сроки поставки гидроусилителей в Казахстан?
Мы, компания Гидротех, поддерживаем складские остатки наиболее популярных моделей. В наличии на складе в Костанае обычно есть одна-две модели. Стандартный срок поставки под заказ составляет от 15 до 45 рабочих дней в зависимости от модели. Организуем доставку во все города Казахстана и страны СНГ.
3. Какое гидравлическое масло совместимо с гидроусилителями Э32Г18-2?
Рекомендованы минеральные индустриальные масла типа ИГП, И-30А, И--Г-А по ГОСТ, а также их зарубежные аналоги группы HLP (например, Mobil DTE, Shell Tellus). Критически важно поддерживать чистоту масла на уровне не ниже 12–13 класса по ГОСТ 17216. Использование нерекомендованных жидкостей может сократить ресурс агрегата.
4. Как осуществляется подключение и обвязка гидроусилителя в гидросистему?
Каждый гидроусилитель крутящих моментов Э32Г18-2 имеет порты для подключения напорной (P), сливной (T) и дренажной (L) линий. В обязательном порядке в напорную линию перед усилителем должен быть установлен фильтр тонкой очистки (10–15 мкм). Сливная линия должна быть прямой, без противодавления. Для корректной работы необходима также система охлаждения масла, поддерживающая его температуру в пределах +60°C.
Поставки по Казахстану и СНГ от компании Гидротех
Компания Гидротех является надежным поставщиком промышленных гидравлических компонентов на рынке Казахстана. Мы осуществляем поставку и техническую поддержку гидроусилителей крутящих моментов Э32Г18-2 и другого оборудования. Наша база в Костанае позволяет оперативно отгружать продукцию во все регионы страны, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Мы гарантируем оригинальность продукции и предоставляем всю необходимую документацию.
Для заказа, получения консультации или коммерческого предложения по гидроусилителям крутящих моментов Э32Г18-2 обращайтесь на сайт gidro777.kz.
