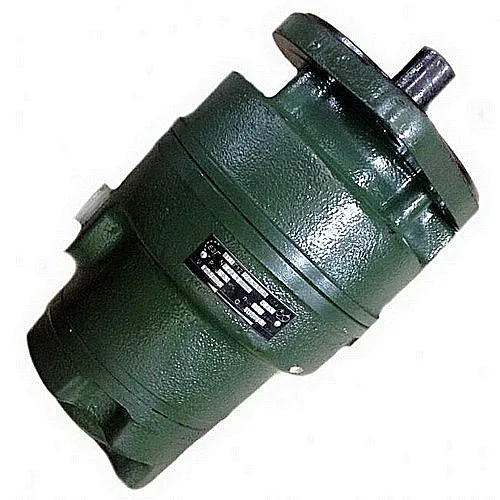

Описание и назначение промышленного пластинчатого насоса
В современных условиях промышленного производства надежность гидравлических систем является ключевым фактором эффективности. Именно для этих целей инженерами разработан насос пластинчатый 25Г12-24АМ — двухпоточный нерегулируемый агрегат габарита 2+1, созданный для стабильной работы в ответственных гидравлических системах промышленного оборудования. Этот надежный и производительный насос пластинчатый 25Г12-24АМ обеспечивает подачу минеральных масел под номинальным рабочим давлением 6,3 МПа, что делает его оптимальным решением для станкостроения, металлообработки и тяжелого машиностроения.
Основное назначение насос пластинчатый 25Г12-24АМ — создание устойчивого потока рабочей жидкости в системах подачи, смазки и управления станками и промышленными машинами. Его двухпоточная конструкция обеспечивает возможность работы двух независимых гидравлических контуров, что повышает надежность и функциональность оборудования. Данная модель пластинчатого насоса характеризуется высокой стойкостью к гидравлическим ударам и вибрационным нагрузкам, что особенно важно для работы в экстремальных условиях казахстанских промышленных предприятий.
Ключевые особенности и преимущества
Выбирая гидронасос для своего производства, важно обращать внимание не только на цену, но и на эксплуатационные характеристики. Насос пластинчатый 25Г12-24АМ предлагает оптимальное соотношение производительности, давления и долговечности.
Благодаря своей конструкции, этот двухпоточный пластинчатый насос обеспечивает независимую подачу жидкости: 53,8 литров в минуту со стороны привода и 27,6 литров в минуту с противоположной стороны. Такие показатели производительности позволяют эффективно использовать насос пластинчатый 25Г12-24АМ в комплексных гидросистемах с высокими требованиями к объему потока.
Еще одним преимуществом является возможность работы с различными типами минеральных масел в широком диапазоне вязкости — от 17 до 440 сантистоксов при температуре рабочей среды от +10°С до +50°С. Это делает насос пластинчатый 25Г12-24АМ универсальным решением для различных отраслей промышленности.
Вес, габаритные размеры и Код ТН ВЭД
При проектировании и модернизации оборудования важно учитывать массогабаритные параметры устанавливаемых агрегатов. Насос пластинчатый 25Г12-24АМ отличается компактными размерами при значительной производительности.
Масса устройства составляет 33 килограмма. Габаритные размеры — 320×250×280 миллиметров, что позволяет легко интегрировать его в существующие гидравлические системы. Присоединительные размеры соответствуют ГОСТ 12448-80. Код ТН ВЭД для данного оборудования — 8413.50.900 (гидравлические насосы прочие). Насос пластинчатый 25Г12-24АМ полностью соответствует требованиям технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования».
| Параметры | Значение |
|---|
| Масса насоса | 33 кг |
| Габаритные размеры (Д×Ш×В) | Длина | 320 мм |
| Ширина | 250 мм |
| Высота | 280 мм |
| Код ТН ВЭД | 8413.50.900 |
| Присоединение | По ГОСТ 12448-80 |
Жұмыс барысында инженер шет елге саяхаттап жүрген механикке сұрады: "Сіздің гидравликалық жүйеңізде қандай насос бар?" Ол жауап берді: "Алғашқысы — насос пластинчатый 25Г12-24АМ, екіншісі — әйелім, үшіншісі — кофе машинасы. Барлығы да тұрақты қысым тудырады!"
Технические характеристики гидронасоса
| Параметр | Значение для 25Г12-24АМ |
|---|
| Номинальная подача, л/мин | 53,8 / 27,6 |
| Давление на выходе, МПа | Номинальное | 6,3 |
| Максимальное | 7,0 |
| Давление на входе, МПа | Минимальное | 0,08 |
| Максимальное | 0,12 |
| Частота вращения вала, об/мин | Номинальная | 960 |
| Минимальная | 600 |
| Максимальная | 1500 |
| Номинальная мощность, кВт | 10,6 |
| Масса, кг | 33 |
| Рабочая среда | Минеральные масла |
| Вязкость рабочей среды, сСт | 17-440 |
| Диапазон температур рабочей среды, °С | +10 до +50 |
| Присоединительные размеры | По ГОСТ 12448-80 |
| Пропускная способность | Двухпоточная, 53,8 и 27,6 л/мин |
Принцип работы пластинчатого гидронасоса
Эффективность насос пластинчатый 25Г12-24АМ обеспечивается продуманной конструкцией и принципом действия. Основу работы составляет вращение ротора с радиально расположенными подвижными пластинами. При вращении вала подшипника пластины под действием центробежной силы выдвигаются из пазов, плотно прижимаясь к поверхности статора и создавая рабочие камеры переменного объема.
В зоне всасывания объем камер увеличивается, создавая разрежение и засасывая минеральное масло из гидробака через входной патрубок. При дальнейшем вращении объем камер уменьшается, создавая давление рабочей жидкости на выходе до 6,3 МПа. Такой принцип действия обеспечивает плавную и непрерывную подачу жидкости без пульсаций, что критически важно для точного управления промышленным оборудованием.
Двухпоточная конструкция насоса пластинчатого 25Г12-24АМ позволяет одновременно обслуживать две независимые гидравлические линии, повышая отказоустойчивость системы в целом. Это особенно актуально для сложного промышленного оборудования, где требуется резервирование гидравлических контуров.
Температурный режим работы и гарантированный срок службы
Для обеспечения длительной и бесперебойной работы гидравлического оборудования необходимо строго соблюдать рекомендованные производителем температурные режимы. Насос пластинчатый 25Г12-24АМ рассчитан на работу с температурой рабочей жидкости (минерального масла) в диапазоне от +10°С до +50°С.
Температура окружающей среды при эксплуатации должна находиться в пределах от 0°С до +50°С. Климатическое исполнение УХЛ4 гарантирует надежную работу насос пластинчатый 25Г12-24АМ в условиях умеренного и холодного климата при повышенной влажности воздуха.
Средний расчетный срок службы насос пластинчатый 25Г12-24АМ составляет 8000 моточасов при условии соблюдения регламента технического обслуживания, использования рекомендованных марок масел и фильтров тонкой очистки. Уровень шума агрегата не превышает 82 дБА, что соответствует стандартам промышленного оборудования. Коэффициент полезного действия достигает 70%, что подтверждено сертификатами соответствия и испытательными протоколами.
Область применения в промышленности и совместимость с оборудованием
Насос пластинчатый 25Г12-24АМ широко используется в различных отраслях промышленности Казахстана и стран СНГ благодаря своей универсальности и надежности.
Основные сферы применения включают:
Металлообрабатывающая промышленность: гидросистемы токарных, фрезерных, шлифовальных станков.
Станкостроение: оборудование для производства металлоконструкций и деталей машин.
Горнодобывающая отрасль: системы управления экскаваторами, бульдозерами, карьерной техникой.
Деревообрабатывающая промышленность: гидроприводы станков и прессов.
Машиностроение: промышленные роботы, манипуляторы, автоматизированные линии.
Насос пластинчатый 25Г12-24АМ полностью совместим с распространенными аналогами, такими как НПл 63-32/6,3, что позволяет осуществлять модернизацию существующего оборудования без существенных конструктивных изменений. Агрегат успешно применяется на предприятиях, эксплуатирующих технику известных производителей, включая «БелАЗ», «КамАЗ», а также станкостроительные концерны стран СНГ.
Ремкомплект и запасные части
Для обеспечения длительной и бесперебойной работы насос пластинчатый 25Г12-24АМ рекомендуется иметь базовый набор запасных частей. Наиболее подверженными износу элементами являются пластины (лопатки), уплотнения и подшипники.
| Наименование запчасти | Номер по каталогу | Назначение |
|---|
| Комплект пластин (лопаток) | RKP-25G12-01 | Основные рабочие элементы |
| Уплотнительный комплект (сальники, манжеты) | RKP-25G12-02 | Герметизация камер и вала |
| Подшипниковый узел | RKP-25G12-03 | Опора вращающегося вала |
| Прокладка корпуса | RKP-25G12-04 | Герметизация стыков корпуса |
| Ремкомплект полный | RKP-25G12-FULL | Полный набор для капитального ремонта |
Условное обозначение и расшифровка модели
Маркировка «25Г12-24АМ» имеет четкую структуру и позволяет специалистам быстро определить основные параметры оборудования:
25 — условное обозначение размера (диаметр ротора в мм).
Г — тип агрегата: гидравлический насос.
12 — типоразмер насоса по классификации производителя.
24 — номер модификации или исполнения.
А — исполнение конструкции (базовое).
М — индекс модернизации (модернизированный вариант).
Таким образом, полное техническое обозначение изделия звучит как «Насос пластинчатый гидравлический двухпоточный 25Г12-24АМ». Эта модель является современным развитием предыдущих конструкций и обладает улучшенными эксплуатационными характеристиками.
Габаритные и присоединительные размеры
Чертеж габаритных размеров насоса пластинчатого 25Г12-24АМ с указанием монтажных отверстий и присоединительных фланцев.
Примеры типовых заказов для предприятий Казахстана
Наши специалисты при подборе оборудования всегда учитывают специфику предприятия и условия эксплуатации. Вот несколько примеров успешных поставок насос пластинчатый 25Г12-24АМ для казахстанских компаний.
Металлургический комбинат в Темиртау заказал 8 единиц насос пластинчатый 25Г12-24АМ для модернизации гидросистем прокатных станов. Все агрегаты были укомплектованы дополнительными фильтрами тонкой очистки и поставлены с полным пакетом технической документации на государственном и русском языках.
Машиностроительный завод в Алматы приобрел партию из 15 насосов пластинчатых 25Г12-24АМ для оснащения новых токарных и фрезерных станков с ЧПУ. Особенностью заказа было требование к левому направлению вращения вала, которое было выполнено в специальном исполнении.
Горнодобывающее предприятие в Жезказгане получило 5 насосов пластинчатых 25Г12-24АМ с усиленной защитой от абразивных частиц и пыли для работы в карьерных условиях. Все поставки сопровождались гарантией 12 месяцев и сервисным обслуживанием на месте.
Ответы на часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию насос пластинчатый 25Г12-24АМ для конкретного оборудования?
Выбор необходимой модификации зависит от нескольких факторов: требуемой производительности гидросистемы (объема потока), давления в системе, типа рабочей жидкости и направления вращения вала. Для точного подбора рекомендуется предоставить технические характеристики существующего оборудования или планируемой системы. Наши специалисты проведут бесплатный подбор, учитывая все нюансы эксплуатации именно в условиях Казахстана.
Какие сроки поставки насос пластинчатый 25Г12-24АМ в города Казахстана?
Насос пластинчатый 25Г12-24АМ в стандартном исполнении с правым вращением обычно имеется в наличии на нашем складе в Костанае. Доставка в города Астана, Алматы, Шымкент, Караганда, Актобе занимает от 2 до 5 рабочих дней в зависимости от транспортной доступности. Специальные исполнения (левое вращение, особое уплотнение) изготавливаются под заказ сроком от 10 рабочих дней с последующей оперативной доставкой.
Какие условия эксплуатации гарантируют максимальный срок службы насос пластинчатый 25Г12-24АМ?
Для достижения заявленного ресурса в 8000 часов необходимо соблюдать следующие условия: использование минеральных масел рекомендованной вязкости (17-440 сСт), поддержание температуры рабочей жидкости в диапазоне +10…+50°С, установка фильтров тонкой очистки не грубее 25 мкм на входе, исключение работы на частотах вращения ниже 600 об/мин и выше 1500 об/мин, регулярная проверка уровня масла и его чистоты.
Обеспечивается ли совместимость насос пластинчатый 25Г12-24АМ с импортным оборудованием?
Да, насос пластинчатый 25Г12-24АМ разработан с учетом международных стандартов и имеет присоединительные размеры, соответствующие распространенным нормам. Он успешно заменяет многие импортные аналоги и может интегрироваться в гидравлические системы как отечественного, так и зарубежного производства. При необходимости наши инженеры предоставляют консультации по адаптации и монтажу.
О бренде Гидротех и поставках по Казахстану
Насос пластинчатый 25Г12-24АМ производится под брендом Гидротех — одним из признанных лидеров в производстве надежного гидравлического оборудования для промышленности. Каждый агрегат проходит многоступенчатый контроль качества и испытания на специальных стендах.
Мы осуществляем поставки насос пластинчатый 25Г12-24АМ по всему Казахстану, включая крупные промышленные центры: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск. Также обеспечиваем доставку в страны СНГ — Россию, Беларусь, Узбекистан и другие.
Для заказа или получения бесплатной консультации по подбору гидравлического оборудования обратитесь к нашим специалистам через раздел Контакты или воспользуйтесь формой обратной связи. Мы поможем подобрать оптимальное решение для вашего производства!
