Клапан ПЗ.26227-010-14 – это специализированный электромагнитный клапан (гидрозамок) запирающего типа, спроектированный для высокоточного управления потоками рабочих сред в ответственных системах. Данная модель является надежным регулятором, обеспечивающим разрешение или полное перекрытие потока жидкости по команде электрического сигнала.
Описание и назначение клапана ПЗ.26227-010-14
Клапан электромагнитный ПЗ.26227-010-14 принадлежит к семейству гидравлических аппаратов с внешним электрическим управлением. Основная сфера его применения – трубопроводные магистрали промышленных холодильных установок и систем кондиционирования. Устройство выполняет функцию надежного гидрозамка, предотвращающего несанкционированное движение рабочей жидкости, будь то хладагент или вода.
Конструктивно клапан ПЗ.26227-010-14 выполнен по мембранной схеме, что обеспечивает высокую герметичность в закрытом состоянии и быстрое срабатывание при подаче тока на катушку. Нормальным положением затвора считается «закрыто», что гарантирует безопасность системы в случае отключения электропитания. Для аварийных ситуаций или при проведении регламентных работ в конструкцию включен ручной дублер (механический переключатель), позволяющий вручную открыть проход.
Условное обозначение и расшифровка модели
Маркировка ПЗ.26227-010-14 имеет четкую структуру, указывающую на ключевые эксплуатационные параметры изделия. Расшифровка индекса следующая:
- ПЗ – «Пневмоклапан Золотниковый» (или запорный гидравлический).
- 26227 – обозначение типа и серии изделия.
- 010 – указание на диаметр условного прохода (DN 10) и базовое исполнение.
- 14 – последние цифры обозначают конкретную модификацию: наличие ручного дублера, тропическое климатическое исполнение, латунный корпус и электромагнит на постоянном токе 12/24/110/220 В.
Таким образом, клапан ПЗ.26227-010-14 представляет собой исполнение с диаметром DN 10, в латунном корпусе, с ручным дублером, предназначенное для работы в условиях повышенной влажности.
Технические характеристики и рабочие параметры
Эксплуатационные возможности клапана ПЗ.26227-010-14 определяются строгими техническими нормами и широким диапазоном рабочих параметров, что делает его универсальным элементом для многих инженерных систем.
| Параметр |
Значение / Описание |
| Рабочее давление Рр |
От 0.00066665 до 2.3 МПа (от 5 мм.рт.ст. до 23 кгс/см²) |
| Диапазон температур рабочей среды |
Для R12 с маслом ХФ12-16: от -2 до +45 °C
Для R22 с маслом ХС40: от -20 до +50 °C
Для пресной воды: от +1 до +45 °C |
| Тип рабочей среды |
Жидкий хладон R12, хладон R22 (с соответствующими маслами), пресная (дистиллированная) вода |
| Присоединительные размеры |
Штуцерно-ниппельное соединение по АТК 26-03-5-89. Условный проход DN: 10 мм |
| Масса, кг |
Около 1.55 кг (для исполнения с ручным дублером) |
| Производительность / Герметичность |
Пропуск среды в закрытом состоянии при ΔP от 0.1 до 2.3 МПа – не допускается |
| Электромагнитный привод |
Постоянный ток, напряжение: 12, 24, 110, 220 В. Мощность: 18 Вт. Степень защиты оболочки: IP65. |
| Режим работы (ПВ) |
100% |
| Климатическое исполнение |
Тропическое |
| Код ТН ВЭД |
8481 80 900 0 (устройства и аппараты для трубопроводов, клапаны прочие) |

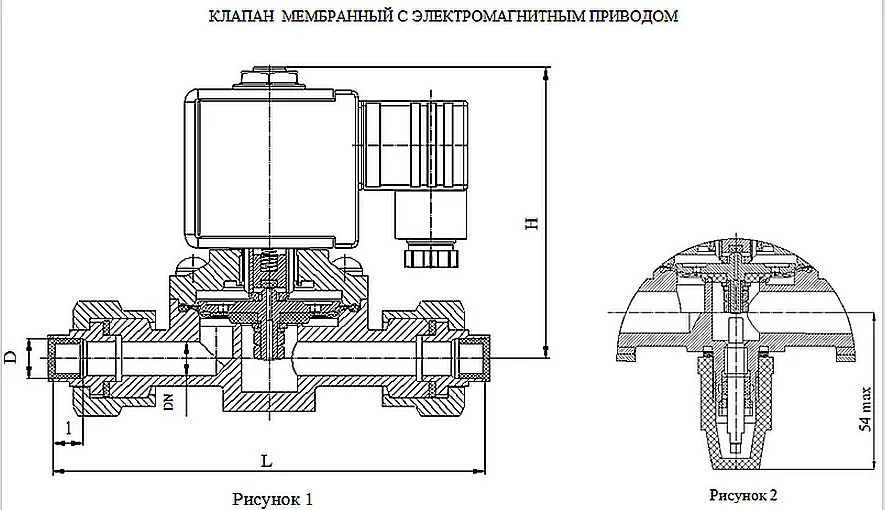

Габаритные и присоединительные размеры
Точные размеры клапана ПЗ.26227-010-14 и его аналога с DN 15 приведены в таблице ниже. Эти параметры критически важны для интеграции устройства в существующий трубопровод.
| Обозначение модели |
Dy (DN), мм |
D (диам. штуцера), мм |
L, мм |
l (глубина), мм |
H, мм |
| ПЗ.26227-010 |
10 |
12.2 |
132 |
9 |
88 |
| ПЗ.26227-015 |
15 |
18.25 |
138 |
12 |
88 |

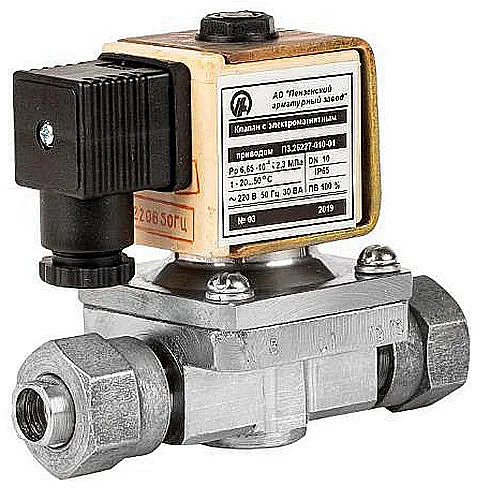

Внешний вид клапана ПЗ.26227-010-14, тропическое исполнение с латунным корпусом.
Крупный план электромагнитного привода и кнопки ручного дублера клапана ПЗ.26227-010-14.Принцип работы и температурный режим
Принцип действия клапана ПЗ.26227-010-14 основан на преобразовании электрической энергии в механическое перемещение запорного органа. В дежурном состоянии (без питания) пружина удерживает мембрану в положении, перекрывающем поток. При подаче постоянного напряжения (12, 24, 110 или 220 В) на катушку соленоида создается электромагнитное поле. Оно втягивает сердечник, который, преодолевая усилие пружины, открывает проходное сечение. Поток рабочей среды (хладагента или воды) возобновляется. При снятии напряжения пружина возвращает мембрану в исходное закрытое положение.
Температурный режим эксплуатации напрямую зависит от рабочей среды. При использовании с хладоном R12 допустим диапазон от -2°C до +45°C, с R22 – от -20°C до +50°C, а для воды – от +1°C до +45°C. Соблюдение этих температурных границ обеспечивает долгий срок службы уплотнительных элементов и стабильность работы электромагнита.
Область применения и совместимое оборудование
Клапан ПЗ.26227-010-14 нашел широкое применение в промышленном холодильном и климатическом оборудовании Казахстана. Его основное назначение – дистанционное управление контуром циркуляции хладагента.
- Промышленные холодильные установки: для регулирования подачи хладагента в испарители и компрессоры.
- Системы кондиционирования воздуха большой мощности (чиллеры, фанкойлы).
- Гидравлические контуры с использованием воды в качестве теплоносителя.
- Технологические линии в пищевой и химической промышленности, требующие точного дозирования жидкостей.
Устройство совместимо с трубопроводами, рассчитанными на давление до 2.3 МПа, и предназначено для установки в вертикальном положении или с отклонением не более 15 градусов от вертикали, управляющим устройством вверх.
Бір күні инженер жұмысшыдан сұрайды: "Клапан ПЗ.26227-010-14 жұмыс істей ме?" Жұмысшы жауап береді: "Істейді, бірақ оған деген сенім жоқ – ол әрдайым токты күтуде!"
Ремонт и техническое обслуживание
Для поддержания клапана ПЗ.26227-010-14 в рабочем состоянии рекомендуется периодическая проверка герметичности и состояния электрических соединений. Наиболее часто требующими замены элементами являются:
- Уплотнительная мембрана.
- Возвратная пружина.
- Уплотнительные кольца штуцерных соединений.
- Катушка электромагнита (в случае перегорания обмотки).
Поставщик Гидротех предоставляет возможность заказа ремкомплектов и оригинальных запчастей для клапана ПЗ.26227-010-14. Для заказа воспользуйтесь формой обратной связи на сайте.
Примеры заказа и доставка по Казахстану
При заказе клапана ПЗ.26227-010-14 важно указать точную модификацию, соответствующую вашим требованиям по напряжению питания и климатическому исполнению. Например:
- Для базовых условий (нормальное исполнение, без ручного дублера, переменный ток 220В 50Гц): ПЗ.26227-010-01 (сталь) или ПЗ.26227-010-02 (латунь).
- Для влажного тропического климата с ручным дублером и постоянным током 24В: именно модель ПЗ.26227-010-14.
Компания Гидротех осуществляет поставки электромагнитных клапанов ПЗ.26227-010-14 и других модификаций серии по всему Казахстану и странам СНГ. Доставка доступна в такие города, как Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, Актау и другие населенные пункты. Сроки поставки и условия доставки уточняйте у наших менеджеров.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать модификацию клапана ПЗ.26227-010-14 для моей системы?Подбор осуществляется по нескольким ключевым параметрам: 1) Тип рабочей среды (R12, R22, вода); 2) Напряжение питания электромагнита (постоянный или переменный ток, вольтаж); 3) Необходимость ручного дублера; 4) Климатические условия эксплуатации (нормальное или тропическое исполнение). Наши специалисты помогут вам сделать правильный выбор на основе ваших технических условий.
Какие сроки поставки клапана ПЗ.26227-010-14 в Актау или другие города Казахстана?Сроки поставки зависят от наличия конкретной модификации на складе. Стандартные позиции часто имеются в наличии, и доставка в крупные города занимает от 3 до 7 рабочих дней. Под заказ сроки оговариваются индивидуально. Мы работаем с надежными транспортными компаниями для обеспечения быстрой доставки.
С какими рабочими средами совместим клапан ПЗ.26227-010-14?Клапан предназначен для работы с жидким хладоном R12 (в смеси с маслом ХФ 12-16), хладоном R22 (с маслом ХС 40), а также с пресной (желательно дистиллированной) водой. Использование с другими жидкостями или газами может привести к повреждению уплотнений и некорректной работе.
Что делать, если клапан перестал открываться при подаче напряжения?В первую очередь проверьте наличие и параметры управляющего напряжения на клеммах катушки. Если питание есть, используйте ручной дублер (при его наличии) для проверки механической части. Если клапан открывается вручную, вероятна неисправность электромагнита (обрыв катушки). Если не открывается – возможен механический отказ (заклинивание сердечника, разрушение мембраны). Рекомендуется обратиться к специалистам для диагностики и ремонта.
Заключение
Электромагнитный клапан ПЗ.26227-010-14 от производителя Гидротех – это проверенное решение для автоматизации управления потоками хладагентов и воды в промышленных системах. Его надежность, адаптированность к тропическому климату и возможность ручного управления делают его оптимальным выбором для предприятий Казахстана. Как официальный поставщик с опорным складом в Костанае, мы гарантируем оригинальность продукции, профессиональные консультации и оперативную доставку в любой регион страны и по СНГ. Для оформления заказа или получения технической консультации обращайтесь по контактам, указанным в разделе Контакты, или заполните форму обратной связи на сайте по этой ссылке.
