В сфере гидравлического оборудования для промышленности и спецтехники Казахстана важнейшим узлом безопасности и управления является гидрозамок односторонний Т-1КУ 20/320. Этот аппарат, также известный как управляемый обратный клапан, предназначен для обеспечения стабильного и безопасного положения исполнительного механизма в гидравлических системах под высоким давлением. Его применение широко распространено в горнодобывающей, строительной и нефтегазовой отраслях страны.
Описание и назначение гидрозамка Т-1КУ 20/320
Гидравлический замок Т-1КУ 20/320 выступает в роли защитного барьера в гидросистеме. Его устанавливают между гидрораспределителем и силовым гидроцилиндром или гидромотором. Основная задача данного гидрозамка – предотвратить самопроизвольное опускание или смещение груза или рабочего органа машины в случае падения давления в системе или возникновения утечек через золотниковые пары распределителя. Это критически важно для безопасности оператора и сохранности дорогостоящего оборудования, работающего в суровых условиях казахстанских месторождений и строек.
Особенность модели гидрозамка одностороннего Т-1КУ 20/320 – управляемый обратный поток. Устройство свободно пропускает рабочую жидкость к исполнительному механизму для его выдвижения, но надёжно блокирует обратное движение жидкости. Чтобы позволить механизму вернуться в исходное положение, необходимо подать управляющий гидравлический сигнал на специальный канал клапана. Такая конструкция обеспечивает полный контроль над движением.
Модель Т-1КУ 20/320 комплектуется встроенным разгрузочным клапаном (дросселем), который обеспечивает плавный и контролируемый возврат штока гидроцилиндра, что снижает гидравлические удары и продлевает срок службы всей системы. Отдельный дренажный канал для управляющего узла повышает надёжность и стабильность работы гидрозамка.
Технические характеристики и область применения
Гидрозамок односторонний Т-1КУ 20/320 рассчитан на серьёзные нагрузки. Его номинальный расход составляет 100 литров в минуту, что позволяет использовать его в мощных гидросистемах. Рабочее давление – 32 МПа (320 кгс/см²) номинальное и до 35 МПа максимальное, что обеспечивает широкий диапазон применения.
Присоединение: Резьбовое (трубное), условный проход – 20 мм.
Тип рабочей среды: Масла нефтяные, синтетические и водомасляные эмульсии, соответствующие требованиям гидросистем.
Температурный режим: Рабочая среда должна находиться в диапазоне от -40°C до +80°C, что позволяет эксплуатировать гидрозамок в различных климатических зонах Казахстана — от холодных зим северных регионов до жаркого лета юга.
Область применения: Гидрозамки данной серии незаменимы на стационарном и мобильном оборудовании:
- Прессы, станки металлообработки, технологические линии.
- Строительная и дорожная техника (экскаваторы, бульдозеры, гусеничные краны).
- Горнодобывающее оборудование (буровые установки, карьерные самосвалы).
- Грузоподъёмные машины (автомобильные и козловые краны, манипуляторы).
Размеры, вес и код ТН ВЭД
Гидрозамок односторонний Т-1КУ 20/320 является габаритным и надёжным изделием. Для удобства подбора и проектирования системы ниже представлены основные физические параметры и код для таможенного оформления.
| Параметр |
Значение |
| Вес (масса) |
8,9 кг |
| Габаритные размеры (ДхШхВ) |
190х124х75 мм |
| Условный проход (Dy) |
20 мм |
| Тип присоединения |
Резьбовое (трубное) |
| Код ТН ВЭД |
8412 21 000 0 (Клапаны обратные) |
Код ТН ВЭД указан справочно и может уточняться при таможенном декларировании.
Қысқа анекдот (қазақ тілінде): Бір инженер гидрозамок орнатқаннан кейін шеберге: "Енді бульдозердың қолы төмен түсе алмайды!" — деп мақтанды. Шебер қысқа қарап: "Сенің гидрозамок односторонний Т-1КУ 20/320 екенін білсем, оныменіммен жүру керек еді?" — деп жауап қайтарды.
Таблица технических характеристик серии Т-КУ и М-КУ
Для сравнения и выбора подходящей модификации гидрозамка представлена сводная таблица основных параметров серий Т-КУ и М-КУ. Это поможет вам подобрать аппарат по условному проходу, производительности и давлению.
| Марка гидрозамка |
Условный проход, мм |
Рабочее давление, МПа |
Расход жидкости, л/мин |
Масса, кг |
Габариты (ДхШхВ), мм |
| Номинальное |
Максимальное |
| — |
— |
— |
— |
— |
— |
| Гидрозамок Т-1КУ 20/320 |
20 |
32 |
35 |
100 |
8,9 |
190х124х75 |
| Гидрозамок Т-1КУ 12/320 |
12 |
32 |
35 |
40 |
2,6 |
120х85х42 |
| Гидрозамок М-1КУ 20/320 |
20 |
32 |
35 |
100 |
8,9 |
190х124х75 |
| Гидрозамок Т-2КУ 32/320 |
32 |
32 |
35 |
250 |
8,4 |
190х124х75 |
| Гидрозамок Ф1КУ 50/31 |
50 |
32 |
35 |
630 |
38,5 |
270х136х285 |
Принцип работы и конструкция
Принцип действия гидрозамка одностороннего Т-1КУ 20/320 основан на управлении положением запорного элемента (шарика или золотника) под действием давления. В прямом направлении (от насоса к цилиндру) поток жидкости преодолевает усилие слабой пружины и открывает клапан. При попытке обратного потока этот клапан мгновенно закрывается под действием давления со стороны цилиндра и основной пружины, блокируя движение. Для открытия обратного потока на управляющий поршень (пилот) подаётся давление с другой линии или от отдельного источника – только тогда клапан открывается и позволяет жидкости вернуться в бак.
Температурный режим и срок службы
Рабочая температура среды для гидрозамка Т-1КУ лежит в диапазоне от -40°C до +80°C. Правильный подбор рабочей жидкости и поддержание её чистоты с помощью фильтров – ключевые факторы долговечности. Средний ресурс изделия при соблюдении условий эксплуатации (отсутствие перегрузок, загрязнений водыми) составляет от 5 до 10 лет или несколько десятков тысяч рабочих циклов.
Состав ремкомплекта и часто заменяемые части
Для обслуживания и ремонта гидрозамка доступны ремкомплекты. Чаще всего в замене нуждаются уплотнительные элементы, подверженные естественному износу.
| Наименование запчасти |
Назначение и описание |
| Уплотнительные кольца (кольца круглого сечения) |
Различных размеров для уплотнения подвижных и статичных соединений. |
| Пружина клапана |
Задаёт усилие прижатия запорного элемента. |
| Запорный шарик (или золотник) |
Основной запирающий элемент, может подвергаться износу или задирам. |
| Уплотнения управляющего поршня (пилота) |
Обеспечивают герметичность канала дистанционного управления. |
Все запчасти для гидрозамка Т-1КУ 20/320 можно заказать у официального поставщика – компании Гидротех на сайте https://gidro777.kz/

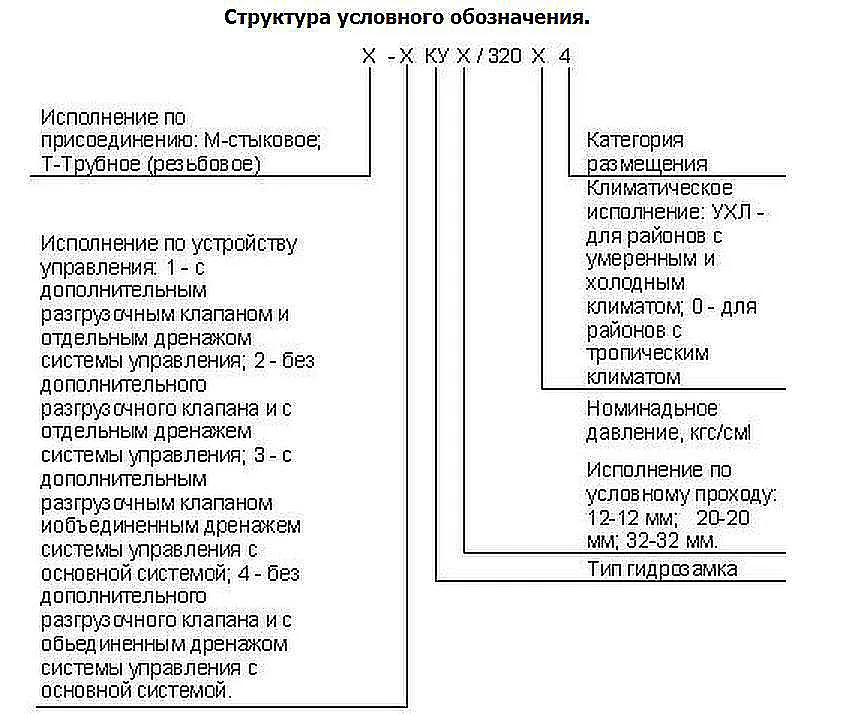

Условное обозначение модели
Маркировка Т-1КУ 20/320 имеет следующую расшифровку:
- Т – тип корпуса или исполнения (монтажное).
- 1 – конструктивное исполнение (односторонний, с одним управляемым клапаном).
- КУ – клапан управляемый (гидрозамок).
- 20 – условный проход в миллиметрах.
- 320 – номинальное рабочее давление (32 МПа или 320 кгс/см²).
Габаритные и присоединительные размеры
Для интеграции гидрозамка в гидросистему необходимо знать его точные размеры и схему подключения. Ниже представлены изображения с основными размерами, которые помогут при монтаже и проектировании трубопроводов.

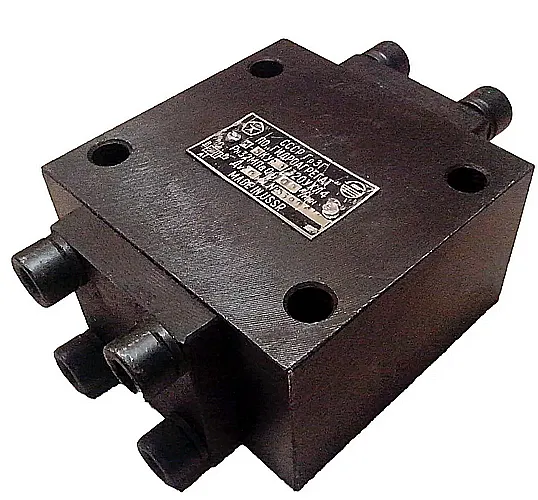

Рис. 1. Общий вид и габаритные размеры гидрозамка Т-1КУ 20/320.
 |
Рис. 2. Схема гидравлических подключений (P, A, B, X – порты). |
 |

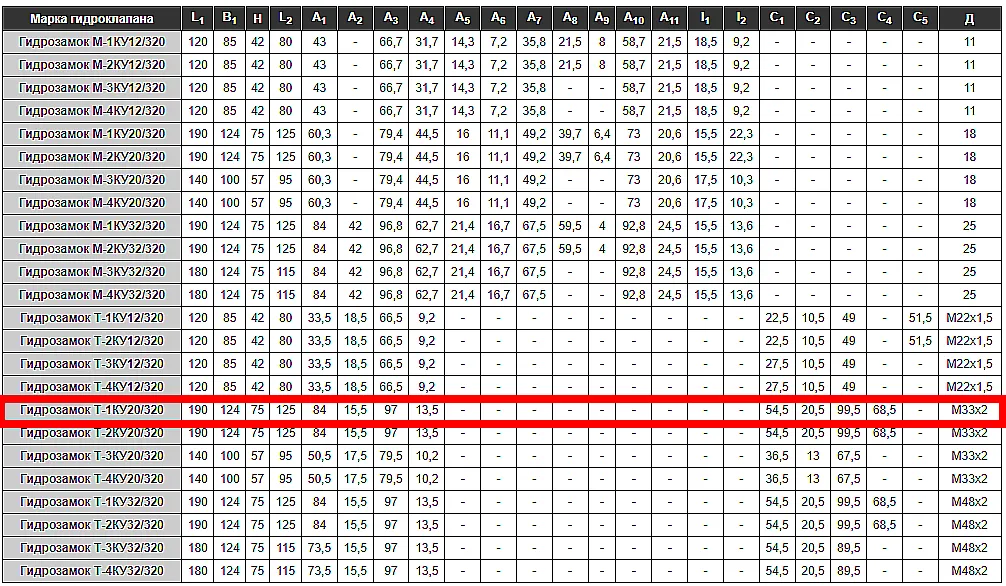

Рис. 3. Чертеж гидрозамка одностороннего Т-1КУ 20/320 с конструктивными размерами.
Примеры заказа
При заказе гидравлического оборудования важно правильно указать модель и необходимые опции. Пример формулировки заказа для нашей компании:
Пример 1: "Гидрозамок односторонний Т-1КУ 20/320, производитель Гидротех, для установки в гидросистему экскаватора. Дополнительно требуется ремкомплект уплотнений."
Пример 2: "Требуется гидравлический замок Т-1КУ 20/320 для пресса. Необходима доставка в г. Актау."
Для оформления заказа воспользуйтесь удобной формой на сайте или свяжитесь с нашими специалистами по контактам, указанным в разделе Контакты.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию гидрозамка Т-1КУ для своего оборудования в Казахстане?
Основные критерии выбора: условный проход (Dy), соответствующий диаметру ваших гидролиний; номинальный расход жидкости; и рабочее давление в системе. Для стандартных систем экскаваторов и прессов часто подходит модель Т-1КУ 20/320. Консультанты Гидротех помогут сделать точный подбор.
Какие сроки поставки гидрозамка Т-1КУ 20/320 в города Казахстана?
На основные модели, включая Т-1КУ 20/320, действует складская программа в Алматы и Астане. Доставка в эти города занимает 1-3 дня. В другие регионы Казахстана (Шымкент, Караганда, Актобе, Павлодар, Усть-Каменогорск) поставка осуществляется транспортными компаниями в срок от 3 до 10 рабочих дней.
Какие масла рекомендованы для работы с гидрозамком Т-1КУ 20/320 и какова периодичность обслуживания?
Рекомендуются стандартные гидравлические масла типа ВМГЗ или их импортные аналоги (Shell, Mobil). Обслуживание (чистка фильтров, проверка герметичности) рекомендуется проводить согласно регламенту вашей техники, но не реже одного раза в 1000 моточасов или ежегодно.
Возможна ли установка гидрозамка Т-1КУ 20/320 на оборудование других производителей, в том числе импортное?
Да, гидрозамок Т-1КУ является универсальным гидравлическим аппаратом. При совпадении параметров давления, расхода и присоединительных размеров (резьба М27х2 или другая соответствующая) его можно интегрировать практически в любую гидросистему, включая иностранное оборудование.
Поставки по Казахстану и СНГ
Компания Гидротех является надёжным поставщиком гидравлического оборудования в Казахстане. Мы осуществляем оперативные поставки гидрозамка одностороннего Т-1КУ 20/320 и других гидроаппаратов не только по всему Казахстану (включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск), но и в страны СНГ. Обеспечиваем техническую поддержку, гарантийное и послегарантийное обслуживание. Для заказа и консультаций обращайтесь на сайт https://gidro777.kz/ или по контактным телефонам.
