Техническая мощь современной промышленности Казахстана часто приводится в движение надежными исполнительными механизмами. Среди них особое место занимает электродвигатель крановый, обеспечивающий работу подъемно-транспортного оборудования. Одной из наиболее совершенных и востребованных моделей на сегодняшний день является электродвигатель 4МТМ 225 L6.
Электродвигатель крановый 4МТМ 225 L6 представляет собой модернизированную версию в серии 4МТМ, разработанную с учетом эксплуатационных требований кранового оборудования на предприятиях металлургии, машиностроения, логистических терминалах и горнодобывающих комплексах Казахстана.
Описание и назначение электродвигателя 4МТМ 225 L6
Основное назначение данного агрегата – создавать вращающий момент для привода механизмов подъема и передвижения в кранах мостового, козлового и консольного типа, а также в талях (тельферах) и другом технологическом оборудовании. Этот электродвигатель крановый представляет собой асинхронную машину трехфазного тока с фазным ротором. Такая конструкция обеспечивает возможность плавного регулирования частоты вращения вала, что критически важно для точного позиционирования грузов и обеспечения безопасных режимов работы.
Электродвигатель крановый 4МТМ 225 L6 спроектирован для работы в повторно-кратковременных (режим S3) и кратковременных (режим S2) циклах, что характерно именно для крановых операций. Номинальное напряжение составляет 380 В при частоте 50 Гц, однако для специфических задач доступны исполнения на 220 В или 660 В.
Ключевые технические преимущества модели
По сравнению с предшествующими сериями (4МТ, 4МТН), электродвигатель крановый 4МТМ получил ряд существенных улучшений:
- Усовершенствованный щеточно-контактный узел: Изоляция узла от обмоток и защита от угольной пыли, образующейся при износе щеток, значительно повысили надежность и межремонтный интервал.
- Оптимизированная электромагнитная система: Обеспечивает стабильные рабочие характеристики, высокий КПД и улучшенные пусковые свойства.
- Эффективная система охлаждения: Позволяет агрегату сохранять работоспособность в условиях высокой запыленности и перегрузок, характерных для производственных цехов и карьеров Казахстана.
- Стандартизация и взаимозаменяемость: Несмотря на модернизацию, электродвигатель крановый 4МТМ 225 L6 сохранил совместимость с посадочными местами и подключением многих предыдущих моделей, что упрощает модернизацию оборудования без серьезных переделок.
Производство ведется в соответствии с ГОСТ 31606-2012 и ГОСТ IEC 60034-1-2014. Основные монтажные исполнения – IM1003 и IM1004 (установка на лапах с коническими концами вала).
Технические характеристики двигателя 4МТМ 225 L6
В таблице ниже приведены основные технические параметры электродвигателя.
| Электродвигатель крановый 4МТМ 225 L6: Технические параметры |
|---|
| Номинальная мощность, кВт | 55 |
| Номинальная частота вращения вала | 955 об/мин |
| Синхронная частота вращения | 1000 об/мин |
| Номинальное напряжение, В | 380 |
| Номинальный ток статора, Iн, А | 122 |
| Коэффициент полезного действия (КПД), % | 88 |
| Коэффициент мощности, Cos φ | 0.81 |
| Кратность максимального момента Mmax/Мн | 2.9 |
| Конструкция ротора | Фазный (с контактными кольцами) |
| Напряжение ротора, В | 285 |
| Климатическое исполнение (по ГОСТ 15150) | У1, УХЛ |
| Температурный диапазон работы | От -45°C до +40°C для УХЛ |
| Режимы работы | S2 (кратковременный), S3 (повторно-кратковременный) |
| Код ТН ВЭД | 8501 51 |
Габаритные и присоединительные размеры
Для корректного монтажа и замены важно знать точные размеры агрегата.
| Электродвигатель крановый 4МТМ 225 L6: Габариты и масса |
|---|
| Габаритные размеры (В х Д х Ш), мм | 540 x 1200 x 422 |
| Диаметр вала, мм | 70 |
| Диаметр монтажного фланца, мм | 550 |
| Масса двигателя (примерная) | От 650 до 750 кг (в зависимости от исполнения) |

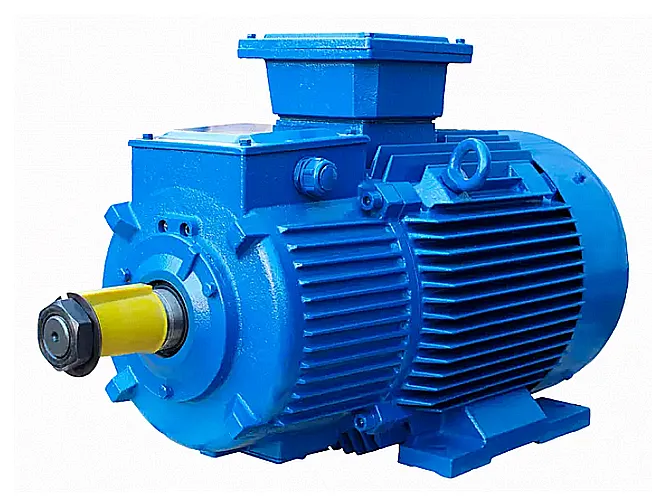

Электродвигатель крановый 4МТМ 225 L6 вид сбоку с клеммной коробкой и крепежными лапами.

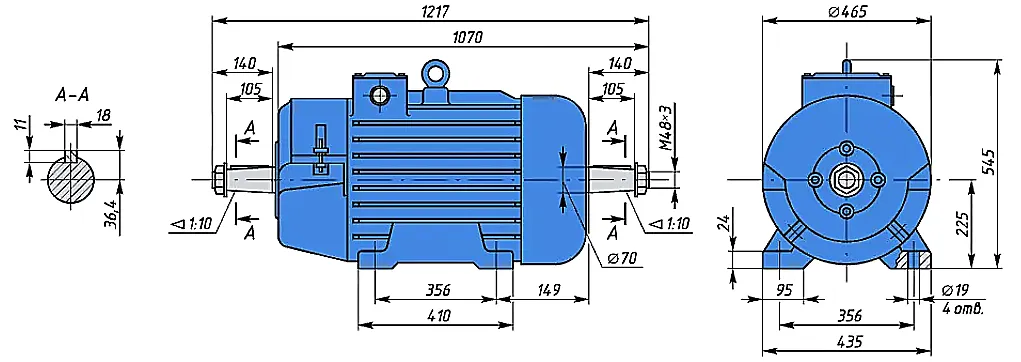

Электродвигатель крановый 4МТМ 225 L6 торцевой вид с фланцем и валом.
Принцип работы и температурный режим
Электродвигатель крановый 4МТМ 225 L6 работает по принципу асинхронной машины. При подаче трехфазного напряжения на обмотку статора создается вращающееся магнитное поле. Это поле наводит ток в обмотке фазного ротора, что приводит его во вращение. Наличие контактных колец и щеточного аппарата позволяет вводить в цепь ротора дополнительные сопротивления, тем самым регулируя скорость и момент. Это дает электродвигателю крановому 4МТМ 225 L6 преимущества в тяжелых пусковых условиях и при необходимости регулировки.
Агрегат рассчитан на эксплуатацию в широком температурном диапазоне от -45°C до +40°C для исполнения УХЛ, что делает его пригодным для использования в различных климатических зонах Казахстана – от северных областей до южных регионов. Срок службы электродвигателя при соблюдении правил эксплуатации и своевременном техническом обслуживании составляет 15-20 лет.
Область применения и совместимое оборудование
Данный электродвигатель крановый нашел широкое применение в различных отраслях промышленности Казахстана:
- Краны мостовые и козловые: Приводы механизмов подъема и передвижения тележки и моста.
- Тали и тельферы электрические: В качестве основного силового агрегата для подъема груза.
- Оборудование металлургических комбинатов: Приводы кантователей, механизмы подачи.
- Портовое и складское оборудование: Краны-штабелеры, перегружатели.
- Горнодобывающая промышленность: Вспомогательные подъемные механизмы.
Электродвигатель крановый 4МТМ 225 L6 может быть установлен на оборудовании как отечественного (Россия, Беларусь), так и импортного производства, при условии соответствия посадочных мест и электрических параметров.
Қазақстанда электродвигатель дегеніміз не? Бұл қатты жұмыс істейтін және іске қосылғаннан кейін айналғанды тоқтатпайтын машина. Ал электродвигатель крановый – бұл арбаны тасымалдаған жылқыдай, тек ол кранмен жұмыс істейді, сергек және шыдамды!
Расшифровка условного обозначения 4МТМ 225 L6
- 4 – Габарит (условный размер) по высоте оси вращения.
- МТ – Обозначение серии «мотор крановый».
- М – Модернизированное исполнение (отличие от базовой серии 4МТ).
- 225 – Условная длина корпуса (размер сердечника).
- L – Длина станины (в данном случае «длинная»).
- 6 – Количество полюсов, определяющее синхронную частоту вращения (1000 об/мин).
Ремонт и техническое обслуживание
Наиболее подверженными износу в процессе эксплуатации электродвигателя кранового являются щетки и подшипники. Своевременная замена щеточного узла и смазка подшипниковых узлов – залог долговечности агрегата.
Типовой ремонтный комплект может включать:
| Наименование запчасти | Примечание |
|---|
| Щетки графитные | Комплект на один щеточно-контактный узел |
| Подшипник радиальный | Со стороны привода и противоположной стороны |
| Манжеты уплотнительные | Для защиты подшипниковых узлов |
| Прокладки клеммной коробки | Для обеспечения пылевлагозащиты |
Примеры оформления заказа
Для заказа конкретной модификации необходимо уточнить технические требования. Пример обозначения в спецификации: «Электродвигатель крановый 4МТМ 225 L6, 55 кВт, 955 об/мин, 380В, исполнение УХЛ, IM1004». Наш специалист поможет подобрать нужный вариант.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию электродвигателя 4МТМ 225 L6 для замены старого?
При выборе ориентируйтесь на: номинальную мощность (55 кВт), частоту вращения (955 об/мин), напряжение питания (380В), монтажное исполнение (IM1003/IM1004) и климатическое исполнение (У1 для умеренного климата, УХЛ для расширенного температурного диапазона). Рекомендуем замерить габариты и диаметр вала старого двигателя для точной замены.
Какие сроки поставки электродвигателя кранового 4МТМ 225 L6 в Казахстан?
Наличие часто есть на складе в Костанае. В случае его отсутствия стандартный срок поставки от производителя составляет от 15 до 30 рабочих дней. Доставка организуется во все регионы Казахстана: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и др.
Какой пусковой аппарат рекомендуется для запуска этого двигателя?
Для плавного пуска и регулировки скорости электродвигателя кранового 4МТМ 225 L6 необходим контроллер (командоконтроллер) или частотный преобразователь, рассчитанный на ток не менее 122 А и управление асинхронным двигателем с фазным ротором.
Можно ли использовать этот двигатель в режиме S1 (продолжительный)?
Первоначально электродвигатель крановый 4МТМ 225 L6 сконструирован для повторно-кратковременных режимов S3 и S2. Использование в продолжительном режиме S1 возможно, но требуется дополнительный теплорасчет и, возможно, модернизация системы охлаждения. Консультируйтесь с инженерами.
Доставка и гарантия от Гидротех
Компания Гидротех является официальным поставщиком промышленного электрооборудования в Казахстане. Мы обеспечиваем полное сопровождение: от подбора аналога до поставки и консультаций по монтажу. Все оборудование имеет сертификаты соответствия. Организуем доставку электродвигателя кранового 4МТМ 225 L6 в любой город Казахстана и страны СНГ. Для оформления заказа свяжитесь с нами через раздел Контакты или воспользуйтесь формой заявки на сайте.
Надежный электродвигатель крановый – это основа бесперебойной работы вашего подъемного оборудования. Выбирайте проверенные решения от Гидротех.
