Оборудование для высоконапорных гидравлических систем является ключевым элементом многих промышленных процессов в Казахстане. Среди надежных и производительных решений выделяется установка насосная УН100/320, разработанная для работы в самых требовательных условиях. Данная модель представляет собой комплексный агрегат, обеспечивающий стабильную подачу рабочей жидкости под высоким давлением, что делает её востребованной в нефтегазовой, металлообрабатывающей, строительной и других отраслях промышленности РК.
Поставщик Гидротех осуществляет прямые поставки данной установки насосной УН100/320 на казахстанский рынок, обеспечивая предприятия качественным оборудованием с гарантией и технической поддержкой. Характеристики агрегата оптимизированы под широкий спектр задач, от обслуживания прессового оборудования до гидроабразивной резки материалов.

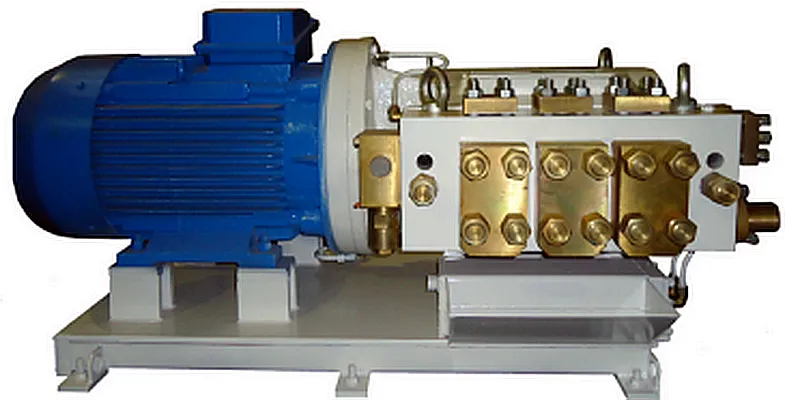

Внешний вид промышленной насосной установки УН100/320 от производителя Гидротех
Описание и назначение насосной установки УН100/320
Серийная установка насосная УН100/320 – это автономный агрегат, предназначенный для создания и поддержания постоянного потока рабочей жидкости в гидравлических системах с высокими требованиями к производительности и давлению. Она служит сердцем любой гидросистемы, где требуется бесперебойная подача жидкости под стабильным давлением. Основное назначение – обеспечение работы промышленного оборудования, такого как гидравлические прессы, машины для литья под давлением, установки гидроабразивной (суық кесуші) резки и машины для очистки трубопроводов.
Область применения данной установки насосной охватывает практически все сектора промышленности Казахстана, где используются гидроприводы. В качестве рабочей среды допускается применение следующих жидкостей: техническая вода (с pH в диапазоне 6–9,5), неагрессивные масляные и водомасляные эмульсии, а также минеральные масла. Такая универсальность по типу рабочей среды делает установку насосную УН100/320 исключительно гибким решением.
Технические параметры, габариты и вес УН100/320
Ключевые технические характеристики определяют возможности и надежность оборудования. Для установки насосной УН100/320 они являются оптимальным балансом мощности, производительности и надежности.
Основные технические характеристики
| Параметр | Значение |
|---|
| Номинальная подача (производительность), л/мин | 100±2 |
| Номинальное рабочее давление, МПа | 32 |
| Максимальное допустимое давление, МПа | 38 |
| Номинальная потребляемая мощность, кВт | 62,1±1,8 |
| Минимальное давление на входе (всасывании), МПа | 0,015 |
| Максимальное давление на входе, МПа | 1,2 |
| Минимальное давление в системе смазки, МПа | 0,1 |
| Максимальное давление в системе смазки, МПа | 0,5 |
| Диапазон рабочих температур, °C | от -20 до +60 |
| Тип рабочей среды | Вода, эмульсии, минеральные масла |
| Присоединительные размеры (вход/выход), мм | DN40 / DN25 (по фланцам ГОСТ 12815-80) |
Собственная масса базовой комплектации установки насосной УН100/320 составляет 1700 кг (келісім). Габаритные размеры агрегата: 1500 мм (ұзындығы) в длину, 1000 мм (ені) в ширину и 1200 мм (биіктігі) в высоту. Для других моделей серии УН эти параметры могут варьироваться: масса от 1410 до 2600 кг, габариты от 1200×800×1000 мм до 2000×1500×1800 мм.
Код ТН ВЭД и соответствие требованиям
Для осуществления таможенного оформления при ввозе в Казахстан используется единый код ТН ВЭД ЕАЭС: 8413 50 000 00 (Насосы поршневые; насосы для жидкостей, с приводом от электродвигателя). Оборудование соответствует требованиям технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования».
Бір күні, жұмысшы қолында аспаппен установка насосная УН100/320 жанында тұрып:
— Осы қондырғының қуатын қалайша білейік? — деп сұрайды.
— Оңай, — дейді механик, — оның тынысын тыңда. Егер ол тынысын бұзылмай, біркелкі тартып тұрса — қуатты. Демек, установка насосная УН100/320 жарайды жұмыс істеп!
Конструкция и принцип работы УН100/320
Установка насосная УН100/320 построена на основе аксиально-поршневого или плунжерного насоса, приводимого в действие мощным электродвигателем через надежный кривошипно-шатунный механизм. Принцип работы основан на вытеснении объема жидкости: поршни, двигаясь возвратно-поступательно, забирают рабочую среду из всасывающей магистрали в камеры сжатия, а затем выталкивают её в напорную линию.
Система клапанов (обратные, предохранительные) обеспечивает однонаправленный поток и защиту от превышения давления. Особенностью данной установки насосной является применение подшипников скольжения в ключевых узлах, что значительно повышает ресурс при работе с жидкостями, содержащими абразивные частицы. Гидроусилители в системе управления позволяют плавно регулировать параметры потока.
Схематическое изображение подключения УН100/320 к гидравлической системе
Ресурс, температурный режим и условия эксплуатации
Средний расчётный ресурс установки насосной УН100/320 до первого капитального ремонта составляет порядка 6000 моточасов при соблюдении рекомендуемых условий эксплуатации. Значительное влияние на долговечность оказывает температурный режим. Оптимальная температура рабочей жидкости (особенно для минеральных масел) находится в диапазоне 40–50°C.
При использовании рекомендованных производителем смазочных материалов и фильтрующих элементов, а также при проведении регулярного технического обслуживания, общий срок службы установки может достигать 10 лет и более. Каждая установка насосная УН100/320 перед отгрузкой проходит обязательные заводские испытания продолжительностью 100 часов под нагрузкой.
Сферы применения на предприятиях Казахстана
Благодаря высокой производительности и способности создавать стабильное высокое давление, установка насосная УН100/320 находит применение в различных отраслях промышленности Казахстана:
Горнодобывающая и камнеобрабатывающая промышленность: привод гидравлических машин, системы гидроабразивной (суық кесуші) резки гранита, мрамора и других твёрдых материалов.
Нефтегазовый комплекс: очистка нефтяных резервуаров (танков) и магистральных трубопроводов, закачка воды в пласт для поддержания пластового давления, гидромеханическая очистка теплообменного оборудования.
Металлургия и машиностроение: питание гидравлических прессов (кузнечно-прессовое оборудование), установок для литья под давлением.
Энергетика и ЖКХ: гидравлические испытания трубопроводов, системы промывки и очистки котлов от накипи.
Деревообработка: привод прессов для производства древесно-стружечных плит (ДСтП).
Это делает установку насосную УН100/320 универсальным решением для технологических линий, требующих надежного гидравлического узла.
Условное обозначение модели и модификации
Маркировка модели УН100/320 имеет четкую и логичную структуру:
УН – аббревиатура от «Установка Насосная».
100 – номинальная производительность (подача) в литрах в минуту.
320 – номинальное рабочее давление в десятках килопаскалей (32 МПа = 320 * 100 кПа).
Данная модель относится к третьему поколению серии УН, которое характеризуется модернизированной системой принудительной смазки основных узлов и использованием усиленных материалов в ответственных деталях, что увеличило общий ресурс агрегата.
Габаритные, установочные и присоединительные размеры
Для корректной интеграции в технологическую линию важно знать точные размеры и точки подключения. Фланцевые соединения входного и выходного патрубков установки насосной УН100/320 выполняются по стандарту ГОСТ 12815-80. Входной патрубок имеет диаметр 40 мм (DN40), выходной (напорный) – 25 мм (DN25).

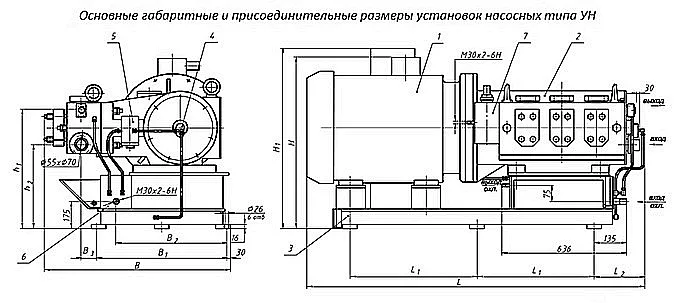

Габаритный чертеж УН100/320 с указанием основных монтажных размеров
Примеры заказа и комплектации
Производственные нужды каждого предприятия уникальны. Поставщик Гидротех готов предложить гибкие условия поставки установки насосной УН100/320:
Пример 1: Предприятие из Актобе заказывает базовую комплектацию УН100/320 для оснащения нового гидравлического пресса.
Пример 2: Компания из Павлодара приобретает установку насосную УН100/320 в специальном исполнении с элементами из нержавеющей стали для работы с технической водой повышенной минерализации.
Пример 3: Заказ из Усть-Каменогорска включает УН100/320 в комплекте с системой частотного регулирования электродвигателя для плавного изменения производительности в широком диапазоне.
Пример 4: Предприятие из Шымкента заказывает установку с увеличенным топливным баком и системой предварительной фильтрации для эксплуатации в условиях высокой запыленности.
Для оформления заказа или получения консультации вы можете связаться с нами через страницу Контакты или оставить заявку на обратный звонок.
Часто задаваемые вопросы (FAQ)
Вопрос: Как выбрать необходимую модификацию установки насосной УН100/320 для конкретного оборудования в Казахстане?
Ответ: Для корректного выбора необходимо предоставить нашему инженеру основные параметры вашей гидросистемы: требуемое рабочее давление и расход (л/мин), тип рабочей жидкости, условия эксплуатации (температура, запыленность). На основе этих данных специалисты Гидротех подберут оптимальную комплектацию или предложат специальное исполнение.
Вопрос: Каковы сроки поставки и условия доставки установки УН100/320 в города Казахстана?
Ответ: Стандартные сроки поставки базовой комплектации в основные города Казахстана (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) составляют 10-15 рабочих дней. Доставка осуществляется напрямую от производителя с оформлением всей необходимой документации. В страны СНГ поставки осуществляются по индивидуальному графику.
Вопрос: Каковы основные условия эксплуатации для обеспечения максимального срока службы установки?
Ответ: Ключевые условия: использование только рекомендованных типов рабочей жидкости и фильтров, соблюдение температурного диапазона, поддержание необходимого давления в системе смазки, своевременное проведение технического обслуживания (первое ТО – через 250 часов, последующие – каждые 1000 часов работы).
Вопрос: Совместима ли установка насосная УН100/320 с импортным гидравлическим оборудованием, уже установленным на производстве?
Ответ: Да, совместима. Стандартизированные фланцевые соединения (ГОСТ 12815-80), которые также соответствуют многим международным стандартам, и универсальные параметры выходного давления и расхода позволяют интегрировать УН100/320 в большинство существующих гидравлических систем. При необходимости наши специалисты разработают переходные узлы.
Заключение и преимущества покупки у Гидротех в Казахстане
Установка насосная УН100/320 – это проверенное, надежное и производительное решение для обеспечения работы высоконапорных гидравлических систем. Её технические характеристики, такие как подача 100 л/мин и рабочее давление 32 МПа, оптимальны для решения широкого круга промышленных задач.
Выбирая поставку от компании Гидротех, вы получаете не просто оборудование, а комплексное решение: от помощи в подборе конфигурации и оформления документов (включая сертификат соответствия ТР ТС) до своевременной доставки в любой город Казахстана и стран СНГ. Мы гарантируем качество каждой поставленной установки насосной УН100/320, предоставляем расширенную гарантию и обеспечиваем техническую поддержку на весь срок эксплуатации.
Для казахстанских предприятий это возможность приобрести современное промышленное оборудование напрямую от надежного поставщика, минуя многочисленных посредников, что обеспечивает лучшую цену и оперативное сервисное обслуживание. Обращайтесь в Гидротех для оснащения вашего производства надежными гидравлическими системами.
