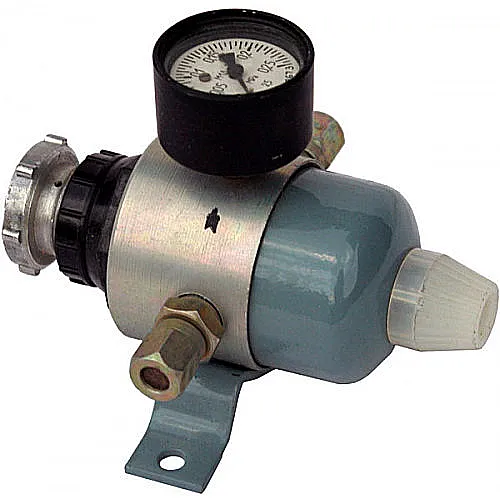

Редуктор давления воздуха с фильтром РДФ-3-1

Редуктор давления с фильтром РДФ-3-I (РДФ-3-1) – это комбинированный малогабаритный прибор, предназначенный для регулирования и автоматического поддержания давления сжатого воздуха, а также его очистки от пыли, масляных частиц и влаги. Устройство обеспечивает стабильное питание пневматических приборов и средств автоматизации в различных отраслях промышленности Казахстана.

Назначение и область применения редуктора РДФ-3-1

Прибор РДФ-3-1 используется для индивидуального питания сжатым воздухом одного прибора или контура регулирования. Его ключевая задача – обеспечить чистый и стабильный по давлению воздушный поток. Основные сферы применения включают машиностроение, нефтегазовую, пищевую (особенно при производстве сахара), химическую промышленность и другие отрасли, где требуется точная и надежная пневмоавтоматика.

Описание и принцип работы

Редуктор давления с фильтром РДФ-3-1 представляет собой два устройства в одном корпусе. Воздух сначала проходит через фильтрующий элемент, где происходит его очистка. В зависимости от модификации, для этого используется ультрасупертонкое стеклянное волокно (степень очистки 3) или материал ФПП-15-1,5 (степень очистки 1). Затем поток поступает в редуцирующую часть, где давление снижается и стабилизируется до заданного пользователем значения, поддерживая его автоматически даже при колебаниях давления в питающей магистрали.

Модификации и исполнения редукторов РДФ-3

Приборы выпускаются в нескольких модификациях, что позволяет подобрать оптимальное решение под конкретные задачи:

РДФ-3-I (РДФ-3-1) – основная и наиболее востребованная модель с третьей степенью очистки (до частиц размером 10 мкм) и контрольным манометром.

РДФ-3-II (РДФ-3-2) – модель с третьей степенью очистки, но без манометра. Имеет заглушенное резьбовое отверстие для его возможной последующей установки.

РДФ-3М-I (РДФ-3М1) – прибор повышенной степени очистки (первый класс, до 5 мкм) с манометром.

РДФ-3М-II (РДФ-3М2) – модель с первой степенью очистки без манометра.

Также доступны исполнения для тропического климата с маркировкой «Т»: РДФ-3-1Т и РДФ-3-2Т.

Жұмыс өрісіндегі инженер досына сұрайды:
– Қане, бізге тағы бір редуктор давления воздуха с фильтром РДФ-3-1 керек болып тұр. Осындай тазартылған және тұрақты қысымды беріп тұрған аппаратсыз, біздің пневматикалық құрылғыларымыз жұмыс істемейді!

Технические характеристики редуктора давления с фильтром РДФ-3

Основные габаритные и присоединительные размеры

Ниже представлены схематические изображения редуктора давления РДФ-3-1, наглядно демонстрирующие его конструкцию и размеры для подключения.

Сборочный чертеж редуктора давления РДФ-3-1

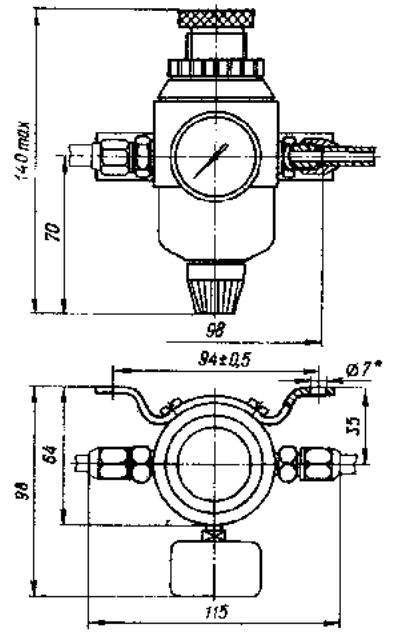

Габаритные размеры редуктора РДФ-3 с фильтром

Совместимость и оборудование

Редуктор давления с фильтром РДФ-3-1 предназначен для питания сжатым воздухом широкого спектра пневматических преобразователей давления, таких как: 13ДД11, ДПП-1, ДПП-2, ДПП-2РМ, ДМПК-100, а также преобразователей серий ГСП (НСП, МСП, ТСП, ВСП и другие). Он обеспечивает необходимое стабильное давление 140±14 кПа для их корректной работы. Прибор также может использоваться с другими марками пневмооборудования.

Условное обозначение и пример заказа

При оформлении заказа необходимо указать точную модификацию прибора, наличие или отсутствие манометра, требуемую степень очистки и климатическое исполнение.

Пример условного обозначения (полная форма):

1. РДФ-3-1/I – редуктор давления с фильтром, с манометром, выходное давление 0,02-0,2 МПа, третья степень очистки (до 10 мкм), расход до 1,6 м³/ч, для воздуха.

2. РДФ-3-2/II – редуктор давления с фильтром, без манометра, выходное давление 0,02-0,2 МПа, третья степень очистки (до 10 мкм), расход до 1,6 м³/ч, для воздуха.

Для заказа рекомендуемой модели редуктора давления воздуха с фильтром РДФ-3-1 воспользуйтесь кнопкой «Запросить стоимость» или свяжитесь с нами через раздел Контакты.

Типовые вопросы и ответы (FAQ)

Поставки и доставка по Казахстану

Бренд Гидротех является надежным поставщиком пневмооборудования на рынке Казахстана. Мы осуществляем оперативные поставки редукторов РДФ-3-1 и других моделей серии со склада в Костанае. Доставка доступна во все регионы страны, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. На всю продукцию предоставляется гарантия 24 месяца. Для получения подробной консультации и оформления заказа обращайтесь к нашим специалистам на сайте gidro777.kz.
