Высокоточный подшипник 3182128 для токарного станка 1М63 является ключевым компонентом, обеспечивающим прецизионную обработку деталей на промышленном оборудовании. Этот узел специально разработан для работы в условиях высоких радиальных нагрузок и скоростей, гарантируя минимальное биение шпинделя и продлевая ресурс станка. Использование качественного подшипник 3182128 для токарного станка 1М63 напрямую влияет на чистоту обработки и соблюдение допусков, что критически важно для авиастроения, машиностроения и приборостроения в Казахстане и странах СНГ. Оригинальная запчасть от бренда Гидротех соответствует строгим стандартам качества и имеет сертификаты, подтверждающие её эксплуатационные характеристики.
Описание и назначение
Подшипник 3182128 для токарного станка 1М63 представляет собой прецизионный двухрядный радиальный роликовый узел, который устанавливается в шпиндельную бабку токарно-винторезных станков. Его основное предназначение – обеспечение точного вращения шпинделя с минимальным радиальным и осевым биением. Ключевая особенность подшипник 3182128 для токарного станка 1М63 заключается в конической внутренней обойме с посадкой 1:12, что позволяет идеально центрировать узел и устранять люфты при затяжке фиксирующей гайки. Конструкция с безбортовым наружным кольцом существенно облегчает процесс монтажа и демонтажа, что важно для предприятий, проводящих плановое техническое обслуживание оборудования. Применение подшипник 3182128 для токарного станка 1М63 гарантирует стабильность работы оборудования даже при самых высоких нагрузках и скоростях резания, что особенно важно для казахстанских металлообрабатывающих цехов и ремонтных производств.
Габариты, масса и коды
Подшипник 3182128 для токарного станка 1М63 имеет строго определённые и стандартизированные геометрические параметры, необходимые для корректной установки в шпиндельный узел. Знание точных размеров и веса необходимо для логистики, хранения и планирования замены.

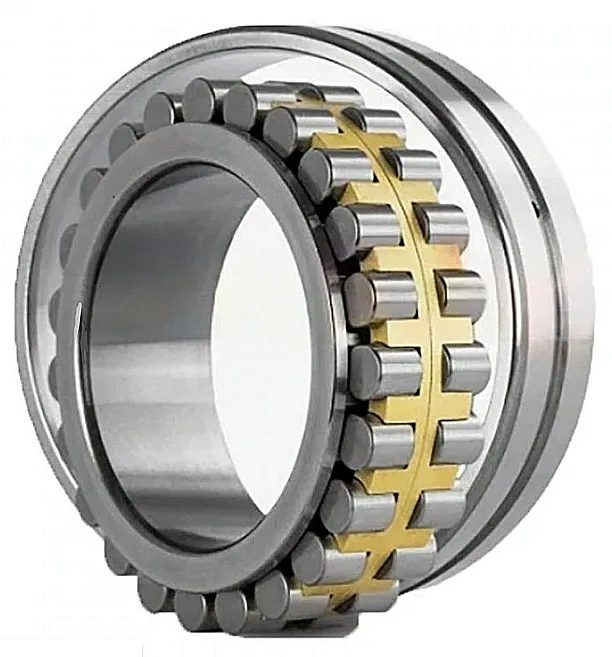

Чертеж Подшипник 3182128 для токарного станка 1М63: общий вид и конструкция с коническим кольцом

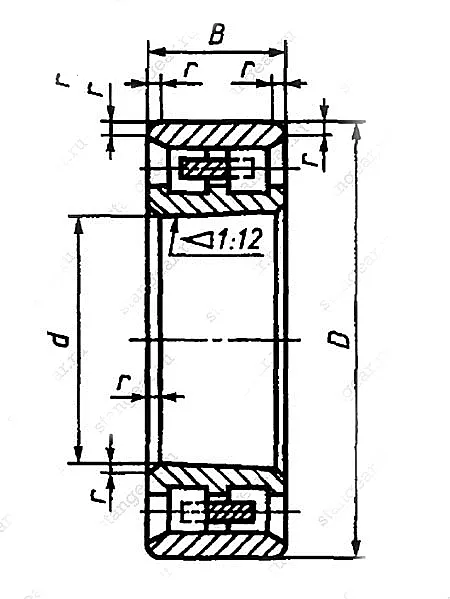

Габаритные размеры Подшипник 3182128 для токарного станка 1М63: диаметры и ширина
| Параметр | Значение |
|---|
| Вес нетто | 6,06 кг |
| Вес брутто | 6,8 кг |
| Внутренний диаметр (d) | 140 мм |
| Наружный диаметр (D) | 210 мм |
| Ширина (B) | 53 мм |
| Упаковочные размеры | 230×230×60 мм |
| Код ТН ВЭД | 8482 20 000 |
Технические параметры и характеристики
Технические характеристики подшипник 3182128 для токарного станка 1М63 определяют его эксплуатационные возможности и позволяют подобрать узел под конкретные условия работы оборудования. Ниже представлены ключевые параметры этого прецизионного компонента.
| Параметр | Значение |
|---|
| Тип подшипника | Двухрядный радиальный роликовый с короткими цилиндрическими роликами |
| Рабочее давление (радиальная нагрузка) | До 305 кН (динамическая грузоподъемность) |
| Статическая грузоподъемность | 515 кН |
| Диапазон температур | От -30°C до +120°C |
| Тип рабочей среды | Консистентные смазки (Литол-24, ШРБ-3) |
| Присоединительные размеры | d=140 мм, D=210 мм, B=53 мм |
| Масса | 6,06 кг |
| Производительность/макс. частота вращения | 4300 об/мин |
| Класс точности | P6 (высокоточный по ГОСТ) |
| Размеры роликов | 16×16 мм |
| Количество роликов | 56 шт. |
Принцип действия и конструктивные особенности
Принцип работы подшипник 3182128 для токарного станка 1М63 основан на восприятии высоких радиальных нагрузок двумя рядами коротких цилиндрических роликов, равномерно распределённых по дорожкам качения. Конструктивной особенностью является коническое внутреннее кольцо. При затягивании фиксирующей гайки на шпинделе оно создаёт регулируемый натяг, что полностью исключает осевой люфт и обеспечивает идеальную центровку. Безбортовая конструкция наружного кольца позволяет компенсировать тепловые расширения при нагреве в процессе работы станка. Наличие смазочных канавок и отверстий (обозначается литерой К в маркировке) обеспечивает равномерное распределение смазки по всем роликам, что значительно снижает трение, предотвращает перегрев и увеличивает ресурс подшипник 3182128 для токарного станка 1М63.
Механик спрашивает у ученика в цеху: «Бауыр, почему ты заказал сразу пять подшипник 3182128 для токарного станка 1М63?» — «Біреуі станокқа, екіншісі қорға, үшіншісі дәл осындай ескі станокқа, төртіншісі жетіспей қалса, бесіншісі... мүмкін саған керек болады!» (Один – на станок, второй – в запас, третий – на точно такой же старый станок, четвёртый – на случай, если не хватит, пятый… возможно, тебе пригодится!)
Температурный режим и ресурс
Подшипник 3182128 для токарного станка 1М63 рассчитан на работу в широком диапазоне температур от -30°C до +120°C. Для сохранения ресурса критически важно использовать рекомендованную смазку, такую как Литол-24 или её аналоги. При соблюдении условий эксплуатации, а именно при нагрузках не более 85% от номинальной динамической грузоподъемности и регулярной замене смазки (каждые 500 часов работы), срок службы подшипник 3182128 для токарного станка 1М63 составляет от 12 000 до 15 000 моточасов. На протяжении всего этого срока радиальное биение шпинделя гарантированно не превысит 0,005 мм, что обеспечивает высочайшее качество обработки.
Область применения и совместимое оборудование
Основная область применения подшипник 3182128 для токарного станка 1М63 – это, как следует из названия, шпиндельные узлы токарно-винторезных станков моделей 1М63 и их предшественника ДИП 300. Кроме того, этот узел успешно применяется в других типах металлообрабатывающего оборудования, требующих высокой радиальной жесткости и минимального биения, таких как шлифовальные станки 3Б151, карусельные станки 1512 и расточные агрегаты 2620В. Подшипник 3182128 для токарного станка 1М63 незаменим в ответственных узлах, где критична точность позиционирования и работа при больших нагрузках. Он широко используется на предприятиях авиастроения (для обработки деталей двигателей), тяжёлого машиностроения и инструментального производства по всему Казахстану и СНГ.
Ремкомплект и часто заменяемые элементы
Сам подшипник 3182128 для токарного станка 1М63 является неразборным узлом и ремонту не подлежит. При его замене рекомендуется также проверить состояние сопрягаемых деталей шпиндельной бабки. Чаще всего из строя выходит именно роликовый блок из-за естественного износа, усталости металла или нарушения условий смазки. Для проведения замены потребуется стандартный набор слесарного инструмента и специальная гидравлическая гайка для правильной затяжки конического внутреннего кольца. Наличие качественной консистентной смазки (Литол-24, ШРБ-3) обязательно. Также перед установкой нового подшипник 3182128 для токарного станка 1М63 необходимо очистить и проверить посадочные поверхности корпуса и шпинделя на предмет задиров или коррозии.
Условное обозначение и расшифровка маркировки
Маркировка 3182128К несёт в себе полную информацию о типе и размерах узла:
— 3: Обозначает тип – радиальный роликовый подшипник.
— 18: Указывает на серию размеров (ширины и наружного диаметра).
— 2: Обозначает конструктивную особенность (в данном случае – двухрядное исполнение).
— 128: Кодирует внутренний диаметр. Вычисляется по формуле: 128 × 5 = 140 мм.
— К: Дополнительная литера, указывающая на наличие смазочных канавок и отверстий на наружном кольце.
Примеры оформления заказа
Для заказа подшипник 3182128 для токарного станка 1М63 укажите в заявке точное обозначение модели 3182128К и необходимое количество. Например: «Заявка на поставку 4 шт. подшипников 3182128К для станка 1М63». Для предприятий из Алматы, Караганды или Актобе доступна как доставка на склад, так и отправка напрямую в цех. Специалисты отдела продаж компании Гидротех всегда готовы помочь с подбором аналогов и консультацией по условиям монтажа. Оформить заказ можно напрямую на сайте https://gidro777.kz, связавшись с менеджером или через форму обратной связи.
Часто задаваемые вопросы (FAQ)
Вопрос: Подшипник 3182128 подходит только для станка 1М63 или есть другие модели станков?
Ответ: Этот подшипник 3182128 для токарного станка 1М63 является штатным для моделей 1М63 и ДИП 300. Он также может использоваться в шлифовальных станках 3Б151 и других моделях, где размер шпинделя составляет 140 мм, но перед установкой необходимо свериться с технической документацией вашего оборудования.
Вопрос: Какие сроки поставки подшипника 3182128 в города Казахстана?
Ответ: Мы осуществляем доставку по всему Казахстану. В города Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск срок поставки со склада в Костанае обычно составляет 2-5 рабочих дней в зависимости от логистики. В страны СНГ отправляем транспортными компаниями.
Вопрос: Можно ли использовать подшипник 3182128 без гидравлической гайки при монтаже?
Ответ: Нет, категорически не рекомендуется. Коническое посадочное место внутреннего кольца подшипник 3182128 для токарного станка 1М63 требует равномерного и точного осевого натяга, который может обеспечить только специальная гидравлическая гайка. Использование обычного ключа приведёт к перекосу и преждевременному выходу узла из строя.
Вопрос: Есть ли отличия в качестве между подшипником Гидротех и аналогами других марок?
Ответ: Подшипник 3182128 для токарного станка 1М63 от бренда Гидротех производится в строгом соответствии с ГОСТ 8328-75 и имеет класс точности P6, что гарантирует минимальное биение (до 0,005 мм). Многие аналоги, даже с маркировкой 282128К, часто имеют более низкий класс точности и увеличенные допуски, что может негативно сказаться на качестве обработки деталей.
Доставка по Казахстану и странам СНГ от производителя Гидротех
Компания Гидротех является прямым поставщиком и специализируется на обеспечении промышленных предприятий Казахстана и стран СНГ высококачественными комплектующими для станков. Мы гарантируем подлинность и полное соответствие техническим характеристикам каждой единицы продукции, включая подшипник 3182128 для токарного станка 1М63. На все запчасти предоставляется гарантия 18 месяцев. Мы осуществляем оперативные отгрузки со склада в Костанае в города Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие страны Содружества независимых государств. Выбирая Гидротех, вы выбираете надежного партнера для бесперебойной работы вашего производства. По всем вопросам сотрудничества обращайтесь в раздел Контакты.
