Микропереключатели серии МП – это классические и проверенные временем устройства для коммутации электрических цепей управления. Они служат надежными датчиками положения (концевыми выключателями) в самых разных механизмах. Серия микропереключателей МП включает в себя несколько модификаций с различными типами приводов, что позволяет подобрать оптимальное решение для любого технологического процесса. Микропереключатели модели МП отличаются простотой конструкции, высокой долговечностью и способностью работать в широком диапазоне температур. Если вам нужен качественный и недорогой микропереключатель серии МП, обращайтесь в нашу компанию.
Описание и назначение серии
Микропереключатели серии МП предназначены для коммутации электрических цепей управления переменного тока частотой 50 Гц напряжением до 380 В и постоянного тока напряжением до 220 В. Их основная задача – срабатывать под воздействием управляющего упора (кулачка, вала, подвижной части механизма) в строго определенной точке пути контролируемого объекта. Таким образом, микропереключатель МП подает сигнал о достижении заданного положения, что позволяет автоматизировать процессы, управлять двигателями, освещением, сигнализацией. Микропереключатели из серии МП отличаются простой и надежной конструкцией, что обеспечивает их долгий срок службы даже в условиях интенсивной эксплуатации и вибрации.
Преимущества серии
По сравнению с аналогами, серия микропереключателей МП обладает рядом преимуществ:
- Двойной, гальванически разделенный контактный мостик. Это повышает надежность контактной группы и позволяет коммутировать две независимые цепи.
- Усиленное крепление привода на металлическом основании. Конструктивная особенность, которая минимизирует люфты и увеличивает механическую стойкость привода, особенно важная для модификаций с рычагами и роликами.
- Универсальность. Благодаря разным типам приводов (толкатель, рычаг, ролик) и исполнениям (базовое, фронтальное) одна серия МП может решить множество задач.
- Широкий температурный диапазон. Все модели микропереключателей серии МП работают от -45°С до +45°С, что делает их пригодными для большинства цехов и производств в Казахстане.
- Климатическое исполнение УХЛ3. Предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом, что идеально подходит для условий Казахстана.
Инженер поручает новичку: «Сходи на склад и принеси микропереключатель МП с толкателем». Через час новичок возвращается и говорит: «Там только микропереключатели серии МП, а с Толкаевым не работает ни один!»
Номенклатура моделей и краткое сравнение
Вся серия микропереключателей МП представлена 8 основными моделями, которые различаются типом приводного механизма, габаритами и способом монтажа. Это позволяет точно подобрать устройство под конкретные условия установки и характер воздействия управляющего упора.
| Наименование модели |
Тип привода |
Особенности применения |
Габариты, ДхШхВ (мм) |
| МП 1101М УХЛ3 исп.01.1А |
Толкатель |
Компактный, базовый монтаж. Для прямого нажатия. |
50 x 34 x 20 |
| МП 1104М УХЛ3 исп.01.1А |
Толкатель сферический |
Фронтальный монтаж. Сферический наконечник для точечного контакта. |
50 x 60 x 20 |
| МП 1104М УХЛ3 исп.03.1А |
Толкатель с шариком |
Фронтальный монтаж. Шарнирный шарик снижает трение при воздействии под углом. |
50 x 61.5 x 20 |
| МП 1105М УХЛ3 исп.01.1А |
Толкатель с роликом |
Фронтальный монтаж. Ролик для плавного контакта с движущимися частями. |
50 x 66.8 x 20 |
| МП 1105М УХЛ3 исп.03.1А |
Толкатель с поперечным роликом |
Фронтальный монтаж. Ролик установлен поперек, оптимален для контакта с ребрами или кромками. |
50 x 66.8 x 20 |
| МП 1107М УХЛ3 исп.01.1А |
Рычаг с роликом |
Базовый монтаж. Поворотный рычаг для срабатывания от бокового воздействия. |
50 x 49 x 20 |
| МП 1107М УХЛ3 исп.03.1А |
Прямой рычаг с роликом |
Базовый монтаж. Удлиненный прямой рычаг для увеличенного хода. |
50 x 60 x 20 |
| МП 2106М УХЛ3 исп.01.1А |
Рычаг |
Базовый монтаж. Угловой рычаг без ролика, для специфичных условий. |
75 x 60 x 20 |
Технические характеристики микропереключателей серии МП
Базовые электрические и эксплуатационные параметры являются общими для всей серии микропереключателей МП, что обеспечивает единый подход к проектированию схем управления.
| Наименование параметра |
Значение |
| Номинальный рабочий ток (In) |
10 А |
| Номинальное напряжение изоляции (Ui) |
660 В |
| Номинальные коммутируемые напряжения |
~380 В, 50 Гц / =220 В |
| Контактная группа (стандартная) |
1з (замыкающий) + 1р (размыкающий) |
| Рабочий диапазон температур |
от -45°C до +45°C |
| Коммутационная износостойкость |
1.6 млн. циклов |
| Степень защиты IP |
IP00 (открытое исполнение, требует защиты от пыли и влаги) |
| Климатическое исполнение и категория размещения |
УХЛ3 |
Принцип работы
Принцип действия микропереключателя МП основан на механическом воздействии на привод (толкатель или рычаг), которое через систему рычагов передается на микроперекидной механизм с подпружиненными контактами. При достижении определенного усилия (или хода) происходит мгновенное ("моментальное") переключение контактной группы: размыкающий контакт размыкается, а замыкающий – замыкается, или наоборот, в зависимости от схемы. Это обеспечивает четкий, бездребезговый сигнал. Рабочий ход привода и усилие срабатывания зависят от конкретной модели микропереключателя серии МП.
Область применения и устанавливаемое оборудование
Микропереключатели серии МП нашли широкое применение в промышленности и машиностроении Казахстана благодаря своей надежности:
- Станкостроение: металлорежущие, деревообрабатывающие станки в качестве концевых выключателей для ограничения хода суппортов, столов, ограничения подъема.
- Подъемно-транспортное оборудование: краны, тельферы, лифты – для сигнализации крайних положений, контроля открытия дверей.
- Вентиляционное и отопительное оборудование: управление заслонками, сигнализация положения жалюзи.
- Конвейерные линии и автоматизированные комплексы: датчики присутствия, позиционирование изделий на линии.
- Дверные и воротные системы: блокировка дверей промышленных печей, сушильных камер, сигнализация открытого состояния.
- Нефтегазовое оборудование: в системах контроля положения задвижек, клапанов на вспомогательных механизмах.
- Ремонтные мастерские и малый бизнес: в самодельных станках, приспособлениях для автоматизации.
Важно помнить, что микропереключатели МП имеют степень защиты IP00, поэтому для работы в запыленных или влажных цехах их необходимо устанавливать в защищенные щитки или корпуса.
Условное обозначение (расшифровка маркировки)
Маркировка модели, например, МП 1105М УХЛ3 исп.03.1А, расшифровывается следующим образом:
- МП – Микропереключатель.
- 1105 – условное обозначение конструктивного исполнения (тип привода, корпуса).
- М – модернизированный.
- УХЛ3 – климатическое исполнение для умеренного и холодного климата, категория размещения 3.
- исп.03.1А – конкретный вариант исполнения (03 – с поперечным роликом, 1А – контактная группа 1з+1р).
По маркировке легко определить, какой именно микропереключатель из серии МП перед вами.
Габаритные, установочные и присоединительные размеры
Для корректного монтажа и проектирования важно знать точные размеры. Все модели серии МП крепятся на две монтажные пружинные шайбы.
Микропереключатель модели МП 1101М УХЛ3 исп.01.1А с приводом типа "Толкатель"

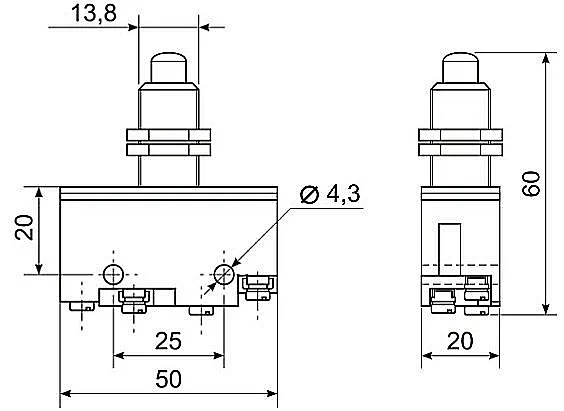

Микропереключатель модели МП 1104М УХЛ3 исп.01.1А с сферическим толкателем

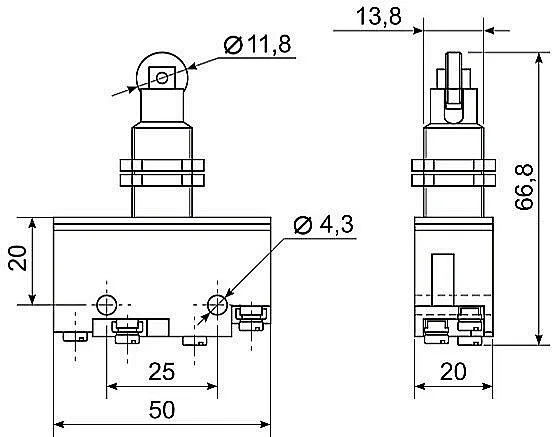

Микропереключатель модели МП 1105М УХЛ3 исп.01.1А с толкателем и роликом

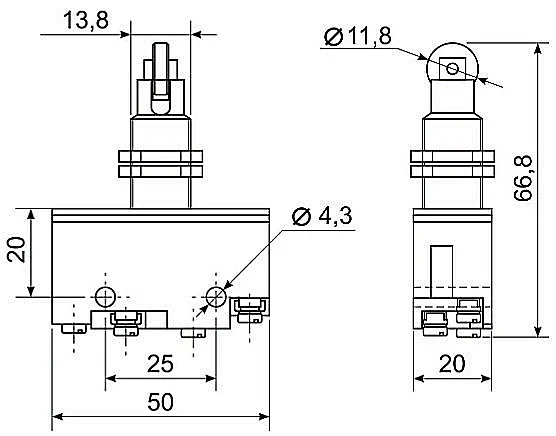

Микропереключатель модели МП 1105М УХЛ3 исп.03.1А с толкателем и поперечным роликом

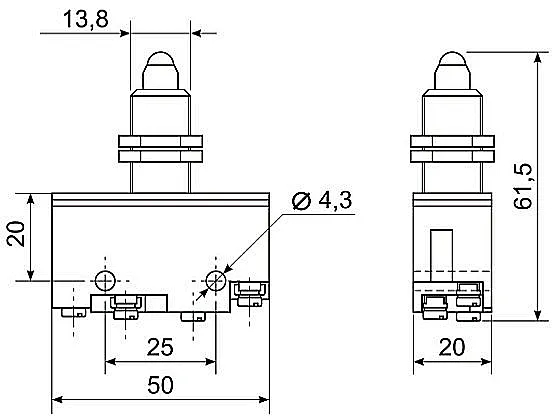

Микропереключатель модели МП 1104М УХЛ3 исп.03.1А с толкателем и шариком

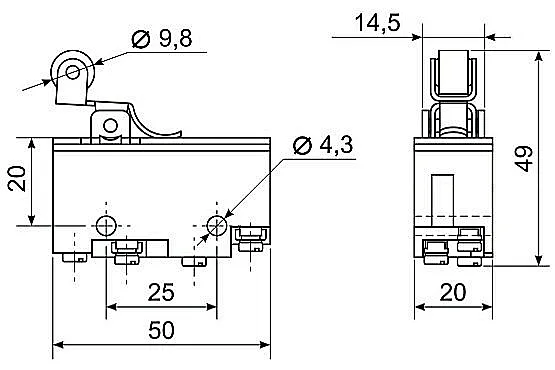

Микропереключатель модели МП 1107М УХЛ3 исп.01.1А с рычагом и роликом

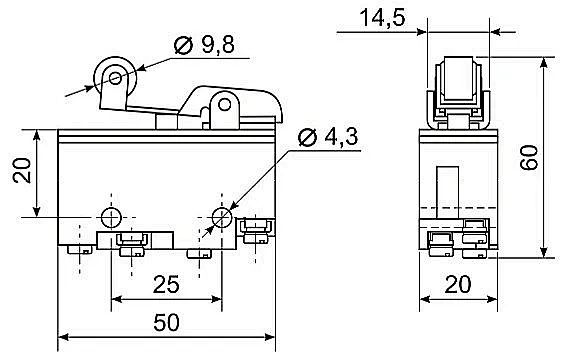

Микропереключатель модели МП 1107М УХЛ3 исп.03.1А с прямым рычагом и роликом

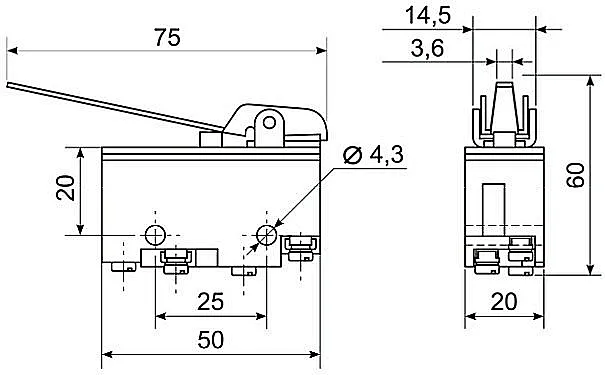

Микропереключатель модели МП 2106М УХЛ3 исп.01.1А с рычагом
Запасные части и ремонтопригодность
Микропереключатели серии МП обладают высокой ремонтопригодностью. Чаще всего выходу из строя подвержены подвижные части привода и контактная группа.
- Износ привода: Ролики, шарики на толкателях и рычагах могут изнашиваться или теряться.
- Износ контактов: При коммутации больших токов или в условиях плохого контакта возможно подгорание или эрозия контактных групп.
- Поломка рычага или толкателя: При значительных механических перегрузках.
Ремонт заключается в замене контактного блока (если он съемный) или самого устройства. Как правило, в условиях производства проще и надежнее заменить микропереключатель МП целиком.
Пример заказа
Для заказа необходимо указать точное наименование модели согласно каталогу, например: "Микропереключатель МП 1105М УХЛ3 исп.01.1А, артикул 111004 – 10 штук". В спецификации также можно указать условия доставки. Оформить заявку на расчет и заказ можно через форму на сайте или по телефону.
Основные параметры и Код ТН ВЭД
Сводная информация по ключевым параметрам серии микропереключателей МП:
| Параметр |
Описание / Диапазон |
| Код ТН ВЭД |
8536 50 910 0 – Электрические аппараты для защиты электрических цепей на напряжение не более 1 кВ прочие. |
| Масса (нетто) |
Приблизительно от 0.05 до 0.1 кг в зависимости от модели. |
| Диапазон габаритных размеров |
Длина: 50–75 мм, Ширина: 34–66.8 мм, Высота: 20 мм. |
| Присоединительные размеры |
Стандартные монтажные отверстия ∅4.5 мм с межосевым расстоянием 25±0.1 мм. |
Почему стоит купить микропереключатели серии МП у нас
Компания Гидротех, работающая из Костаная, является надежным поставщиком промышленной электроаппаратуры в Казахстане. Мы поставляем только проверенную продукцию, соответствующую технической документации. Все модели серии микропереключателей МП имеются в наличии на складе или поставляются под заказ в кратчайшие сроки. Мы обеспечиваем полное консультационное сопровождение, помощь в подборе аналогов и гарантию на оборудование. Доставка осуществляется во все регионы Казахстана, включая Нур-Султан (Астану), Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ.
Для подбора необходимого микропереключателя серии МП свяжитесь с нашими специалистами через форму обратной связи или по телефону, указанному в разделе Контакты.
