Описание и назначение насосной установки УН200/200
Производственная компания Гидротех предлагает для предприятий Казахстана и СНГ мощную и надежную промышленную установку насосную УН200/200. Это высокопроизводительное решение для гидравлических систем, требующих стабильной подачи жидкости под высоким давлением. Основное назначение этой станции – обеспечение непрерывной работы гидроприводов кузнечно-прессового оборудования, машин для литья пластмасс и металлов, а также другого технологического оснащения. Конструкция агрегата рассчитана на длительную эксплуатацию в условиях повышенных нагрузок, характерных для тяжелой промышленности, металлургии и машиностроения.
Установка насосная УН200/200 способна работать с различными типами рабочей среды: индустриальными и гидравлическими маслами, водомасляными эмульсиями, а также технической водой с нейтральным уровнем pH. Это делает ее универсальным элементом для многих производственных линий. Ключевыми преимуществами модели являются высокая стабильность параметров давления и производительности, а также энергоэффективность, достигаемая за счет оптимальной конструкции насосного блока и системы управления.
Основные параметры и габариты
Установка насосная УН200/200 представляет собой компактный, но мощный агрегат, смонтированный на единой раме. Его конструкция продумана для удобства подключения и обслуживания. Все основные параметры сведены в таблицу ниже для наглядности.
| Параметр | Значение |
|---|
| Масса установки | 2 250 кг |
| Габаритные размеры (Д×Ш×В) | 1 500×1 200×1 800 мм |
| Код ТН ВЭД | 8413 50 000 0 |
Высокая масса агрегата обеспечивает устойчивость и снижает вибрации при работе, а унифицированные присоединительные размеры упрощают интеграцию в существующие технологические цепочки. Производство соответствует строгим требованиям ГОСТ 12.2.094-2009 и техническим условиям ТУ 38.305-57-91.
Бір инженер установка насосная УН200/200 жұмысын тексеруге келді. Ол құрылғы тыныш тұрғанын көріп, жұмысшыға: «Ол істемейді ме?» – деді. Жұмысшы жауап берді: «Істейді, бірақ тыныштық деген де қажет!»
Технические характеристики установки УН200/200
Технические параметры установки насосной УН200/200 подобраны для решения широкого круга задач, где необходимы высокое давление и стабильный поток жидкости. Ниже представлены ключевые эксплуатационные характеристики.
| Параметр | Значение |
|---|
| Номинальная производительность (подача) | 107±4 л/мин |
| Номинальное рабочее давление | 20 МПа (200 бар) |
| Максимальное давление | 25 МПа |
| Номинальная потребляемая мощность | 75,5±2,0 кВт |
| Тип рабочей среды | Минеральные масла, неагрессивные эмульсии, вода (рН 6–9,5) |
| Присоединительные размеры (вход/выход) | DN80 / DN65 |
| Электропитание | 380В, 50 Гц, трехфазное |
Такие показатели производительности и давления делают данную установку насосную идеальным выбором для мощных гидравлических прессов, испытательных стендов и другого оборудования, работающего в интенсивном режиме.
Принцип работы насосной станции
Работа установки насосной УН200/200 основана на принципе объемного вытеснения. Электродвигатель приводит в действие аксиально-поршневой насос, который преобразует вращательное движение в возвратно-поступательное движение поршней. Это создает необходимый перепад давления для всасывания жидкости из бака и ее нагнетания в напорную магистраль системы.
Для обеспечения долговечности и надежности в конструкции предусмотрен отдельный контур принудительной смазки ответственных узлов, включая подшипники качения. Система автоматики непрерывно контролирует ключевые параметры: давление на выходе, температуру рабочей жидкости и уровень в баке, предотвращая работу в аварийных режимах. Встроенные фильтры тонкой очистки защищают гидросистему потребителя от загрязнений, что особенно важно для поддержания высокой точности работы оборудования.
Изображение: Внутреннее устройство установки насосной УН200/200 с видом на насосный агрегат и систему фильтрации.
Температурный режим эксплуатации и ресурс
Промышленная установка насосная УН200/200 рассчитана на работу в широком диапазоне условий. Допустимая температура окружающей среды составляет от -20°С до +50°С, что позволяет устанавливать ее в неотапливаемых производственных цехах. Температура самой рабочей жидкости не должна превышать +65°С, для чего в станции интегрирована эффективная двухступенчатая система охлаждения (воздушное и жидкостное).
Средний ресурс до первого капитального ремонта при соблюдении регламента обслуживания составляет 6 000 моточасов. Общий срок службы агрегата может достигать 8–10 лет. Для поддержания этих показателей рекомендуются регулярные технические осмотры: замена фильтроэлементов каждые 500 часов работы и комплексная диагностика всех систем не реже одного раза в два года.
Сферы применения и используемое оборудование
Благодаря своей мощности и надежности, установка насосная УН200/200 находит применение в различных отраслях промышленности Казахстана.
Область применения включает в себя:
• Металлообработка и кузнечное дело: гидравлические прессы для штамповки, гибки и ковки металла.
• Машиностроение: линии литья под давлением, гидроприводы станков и сборочных конвейеров.
• Производство строительных материалов: оборудование для прессования ДСП, цементно-стружечных плит.
• Нефтегазовая отрасль: системы поддержания пластового давления (закачка воды), промывочные агрегаты.
• Судоремонт и энергетика: системы гидроочистки, гидравлические стенды для испытаний.
Эта станция часто становится сердцем гидравлической системы, обеспечивая точное дозирование усилия и стабильность технологического процесса.
Условное обозначение и модификации
Маркировка установки насосной УН200/200 имеет четкую структуру: «УН» означает «Установка Насосная». Первое число «200» в базовой линейке указывает на номинальную подачу в л/мин, а второе «200» – на номинальное давление в условных единицах (фактически 20 МПа). Для данной конкретной модификации параметры были оптимизированы, обеспечивая подачу 107 л/мин при давлении 20 МПа, что отражено в полном обозначении.
Полный шифр изделия согласно документации: УН-200/200-75,5/380-У1 ТУ 38.305-57-91, где 75,5 – номинальная мощность в кВт, 380 – напряжение питания, У1 – климатическое исполнение.
Габаритные, присоединительные размеры и состав
Для точного планирования монтажа и подключения ниже представлены визуальные материалы по габаритам установки.
 |  |

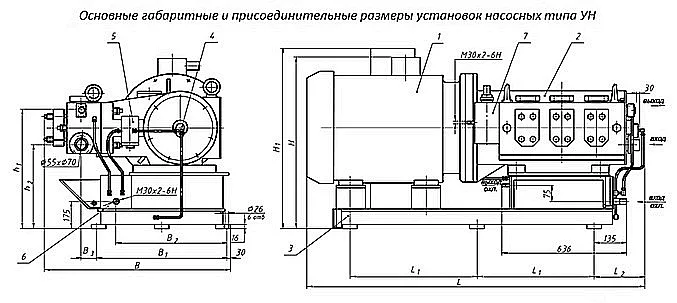

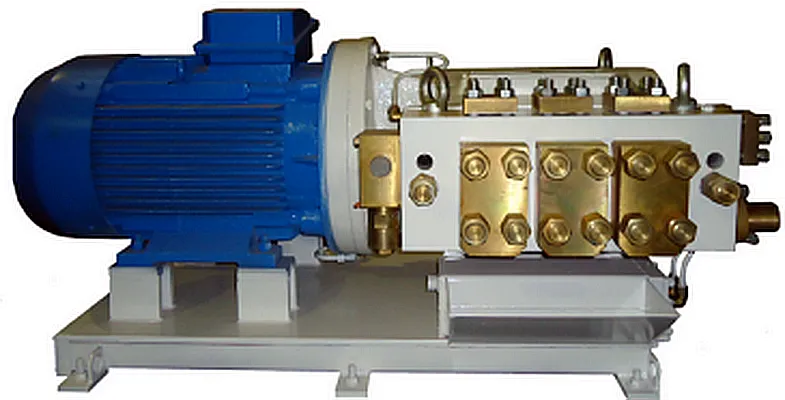

| Фото: Общий вид спереди насосной установки УН200/200 на раме. | Чертеж: Схема обвязки и присоединительные размеры установки. |

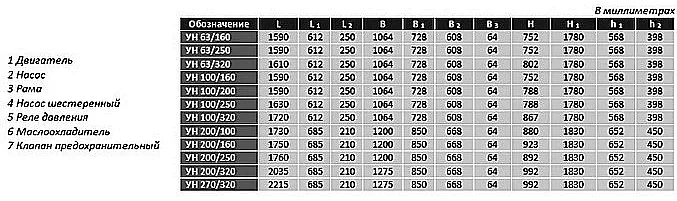

Иллюстрация: Разрез насосного блока УН200/200 для понимания принципа работы.
Для быстрого восстановления работоспособности рекомендуется иметь на складе ремонтный комплект, который обычно включает уплотнительные манжеты и кольца для поршневой группы, прокладки фланцевых соединений, фильтрующие элементы тонкой и грубой очистки, а также предохранительные клапаны. Чаще всего в процессе эксплуатации требуют внимания именно уплотнения и фильтры.
Примеры заказа и внедрения
Наши специалисты помогли внедрить установку насосную УН200/200 на ряде предприятий. Например, на заводе по производству металлоконструкций в Караганде две такие станции обеспечивают работу гидравлических гильотин и прессов, что значительно повысило стабильность реза и сократило простои. Предприятие из Актобе заказало комплексную поставку: саму установку насосную УН200/200 вместе со шкафом автоматического управления и запасным комплектом фильтров для линии литья полимерных изделий.
Вы также можете заказать эту надежную установку, оформив заявку прямо на сайте. Наш инженер бесплатно проконсультирует вас по вопросам выбора, подключения и интеграции оборудования в ваш технологический процесс.
Вопросы и ответы по установке УН200/200
Как выбрать нужную модификацию установки насосной УН200/200 для моего оборудования?Выбор зависит от трех основных параметров вашей гидросистемы: требуемого рабочего давления (МПа или бар), необходимой производительности (л/мин) и типа рабочей жидкости (масло, эмульсия, вода). УН200/200 с номиналом 20 МПа и 107 л/мин подходит для большинства мощных прессов и литьевых машин. Наши специалисты бесплатно помогут с подбором, если вы предоставите техническое задание или параметры вашего оборудования.
Каковы сроки поставки и доставки установки по Казахстану?Мы осуществляем прямые поставки от производителя на склады в Казахстане. Стандартные сроки поставки «под заказ» – 25-30 рабочих дней. Доставка осуществляется транспортными компаниями во все регионы: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Стоимость и сроки доставки рассчитываются индивидуально после оформления заказа.
Каковы основные условия эксплуатации для долгого срока службы установки?Для обеспечения заявленного ресурса в 6000 часов необходимо: использовать рабочую жидкость, соответствующую рекомендациям (чистота по ISO 4406 не хуже 19/17/14), своевременно менять фильтрующие элементы, контролировать температуру жидкости (не выше +65°С) и уровень масла в баке. Также важно обеспечить стабильное электропитание 380В ±10%.
Можно ли интегрировать УН200/200 в существующую гидравлическую систему с другим производителем оборудования?Да, это возможно. Установка имеет стандартные присоединительные размеры (патрубки DN80 и DN65) и унифицированную систему управления. Наш инженер подготовит решение по адаптации интерфейсов управления и обвязке, чтобы новая установка насосная УН200/200 стала частью вашей технологической линии.
Закажите насосную установку УН200/200 в Казахстане
Компания Гидротех, являясь надежным поставщиком промышленного оборудования в Казахстане, предлагает не просто купить установку насосную УН200/200, а получить комплексное решение. Мы берем на себя ответственность за подбор, доставку, консультацию по монтажу и гарантийное обслуживание. Наши склады и партнеры находятся в ключевых промышленных регионах, включая Актау, что позволяет оперативно реагировать на запросы клиентов.
Мы осуществляем поставки не только по всему Казахстану, но и в другие страны СНГ. Чтобы узнать актуальную цену на эту мощную и надежную установку насосную, получить консультацию или оформить заказ, свяжитесь с нашими менеджерами. Все контакты вы найдете в разделе Контакты или оформьте запрос прямо на сайте через форму обратной связи.
