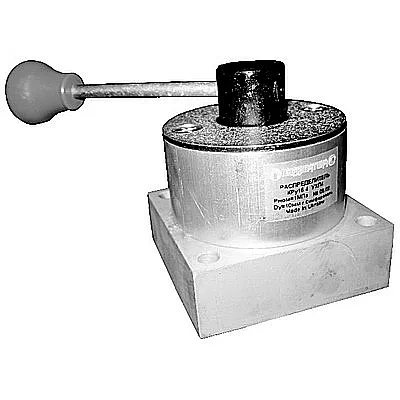

Пневмораспределитель крановый Кру 16-9 представляет собой высокоточное ручное управляющее устройство для контроля и регулирования потоков сжатого воздуха в промышленных предприятиях Казахстана и других стран СНГ. Изготовленный в полном соответствии с требованиями ГОСТ 28988-91, данный пневмораспределитель отличается не только надежностью и долговечностью, но и стойкостью к жестким эксплуатационным условиям, включая значительные вибрационные нагрузки и сезонные перепады температур, характерные для нашего региона. Благодаря своей конструкции с боковым расположением присоединительных отверстий и компактным габаритам, пневмораспределитель крановый Кру 16-9 легко монтируется в узлы с ограниченным пространством, что делает его идеальным решением для модернизации и ремонта оборудования на казахстанских предприятиях.
Описание и ключевые преимущества устройства
Основное назначение пневмораспределителя кранового Кру 16-9 – переключение, перекрытие и направление воздушных потоков в пневматических системах различного промышленного оборудования. Он широко применяется на металлорежущих и деревообрабатывающих станках, промышленных роботах, конвейерных линиях, упаковочных машинах и в прессовых установках. Схема управления предлагает три фиксированные позиции и четыре линии подключения, что позволяет реализовывать сложные схемы работы, управляя приводами пневмоцилиндров и другими исполнительными механизмами.
Басты ерекшелігі – пневмораспределитель крановый Кру 16-9 ауыр жұмыс жағдайларына шыдамды және ең аз ауыстыру күшін талап етеді (40 Н-ге дейін), бұл оператордың қызықсыз жұмысын қамтамасыз етеді. Арнайы конструкциядағы рычаг және жақсы есептелген ауа өткізгіш каналдар ауаның сыртқа шығуын азайтуға мүмкіндік береді. Бұл тұтқа орнату кезінде де қолайлы – кішкене аумақты пайдаланады.
Краткие технические данные и параметры
Средний вес устройства составляет всего 0,5 кг, что облегчает его монтаж. Габаритные размеры составляют 68 мм в длину, 45 мм в ширину и 52 мм в высоту. Устройство классифицируется по код ТН ВЭД 8481 20 000 0. Оно рассчитано на работу в климатических условиях Казахстана (исполнение УХЛ4) в диапазоне температур от -40°С до +50°С. Условный проход – 6 мм, тип присоединения – боковой, с резьбой К1/4" по ГОСТ 6111-52.
Қазақстандағы зауыттың бас инженері өз өндірісінде неге пневмораспределитель крановый Кру 16-9 таңдады? Өйткені оның дәлдігімен салыстырғанда, Қарқаралы тауларындағы жел сырттай қарап қана қалған еді! (Ингушский управляющий был удивлен, узнав, что пневмораспределитель крановый Кру 16-9 управляет потоками воздуха с такой точностью, что его называют 'хозяин ветра' на производстве).
Основные технические характеристики
| Параметр | Значение |
|---|
| Номинальное рабочее давление, атм | до 10 (1,0 МПа) |
| Диапазон рабочих температур, °С | -40 ... +50 |
| Тип рабочей среды | Сжатый воздух (с масляным туманом) |
| Присоединительный размер (резьба) | К1/4" (боковое расположение) |
| Масса устройства, кг | 0,5 |
| Производительность / условный проход, мм | 0,6 м³/ч (Kv) / 6 |
| Количество линий управления | 4 (1 – вход, 2,4 – выход, 3 – сброс) |
| Количество фиксированных позиций | 3 |
| Максимальное усилие переключения, Н | ≤ 40 |
| Объем возможной утечки воздуха, см³/мин | ≤ 200 |
| Гарантированный ресурс (средний), циклов | 2 × 10⁶ |
| Климатическое исполнение по ГОСТ | УХЛ4 |
Принцип работы распределительного механизма
Работа пневмораспределителя кранового Кру 16-9 построена на классическом крановом принципе с поворачивающейся пробкой. Внутри корпуса расположена пробка с фасонными канавками. При повороте рукоятки оператором эти канавки в определенной последовательности соединяют или разъединяют основные технологические линии. При подаче воздуха на вход (линия 1), в зависимости от положения рукоятки, он подается на рабочие линии 2 или 4, обеспечивая, например, ход пневмоцилиндра. Позиция 3 служит для сброса в атмосферу. В нейтральном (среднем) положении все каналы надежно перекрыты, что обеспечивает безопасную остановку оборудования.
Точная обработка рабочих поверхностей и применение современных фторкаучуковых уплотнений позволяют пневмораспределителю крановому Кру 16-9 работать со сжатым воздухом, содержащим масляный туман, что является стандартной практикой в большинстве систем. Совместимость с любым оборудованием подготовки воздуха достигается за счет стандартной конической резьбы К1/4".
Эксплуатационный температурный режим и срок службы
Эксплуатация пневмораспределителя кранового Кру 16-9 разрешена в условиях, полностью соответствующих климату Казахстана – от сильных морозов зимой (-40°С) до летней жары (+50°С) при влажности до 98%. Устройство сохраняет герметичность и работоспособность при циклических замораживаниях.
При соблюдении условий эксплуатации, а именно при подаче воздуха очищенного по 10 классу загрязненности, срок службы устройства составляет свыше 10 лет. Гарантированный производителем ресурс – 2 миллиона циклов переключений, однако при регулярном обслуживании и использовании качественного воздуха этот показатель может быть превышен в несколько раз.
Области применения на производстве и оборудовании
Данный пневмораспределитель крановый Кру 16-9 активно применяется на предприятиях различных отраслей промышленности Казахстана:
Машиностроение и металлообработка: станки с ЧПУ, прессы, сварочные комплексы. Системы управления зажимами и подачей.
Пищевая промышленность: упаковочные машины, дозаторы, конвейеры для сыпучих продуктов.
Деревообработка: управление пильными и фрезерными блоками.
Транспорт и логистика: системы управления дверьми, заслонками пневмотранспорта.
Нефтегазовая отрасль: вспомогательные системы управления на буровых установках и полигонах в Актау, Атырау, Мангистауской области.
Удобное боковое расположение резьбовых соединений упрощает интеграцию пневмораспределителя кранового Кру 16-9 в существующие коллекторы и пневмоблоки, а компактность позволяет создавать многоканальные системы управления.
Условное обозначение модели и расшифровка маркировки
Стандартное обозначение изделия: Кру16.9-УХЛ4
Расшифровка кода:
«Кру» – Пневматический крановый распределитель.
«16» – Типоразмер, определяющий условный проход (6 мм).
«9» – Конструктивное исполнение. Цифра указывает на боковое присоединение с резьбой К1/4", три позиции переключения и четыре линии управления.
«УХЛ4» – Климатическое исполнение по ГОСТ 15150-69: для районов с умеренным и холодным климатом, категория размещения 4 (в помещениях с искусственным регулированием климатических условий).
Габаритные и присоединительные размеры, монтаж

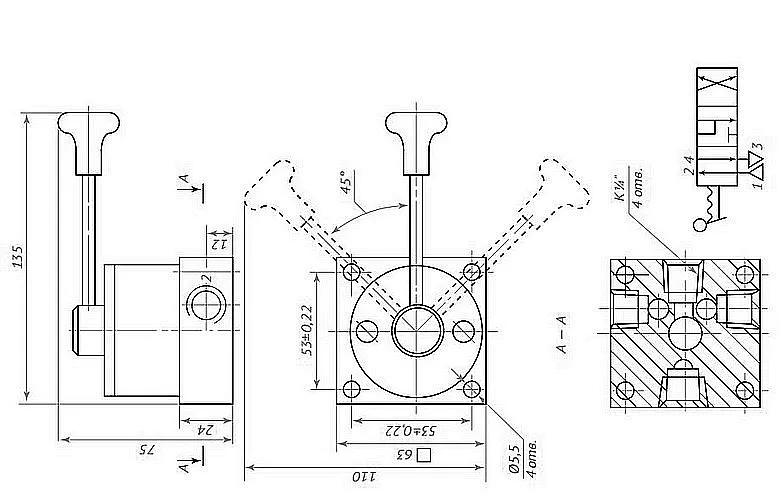

Чертёж. Общий вид и основные конструктивные размеры пневмораспределителя кранового Кру 16-9 в мм.
Схема подключения. Обозначение линий (1-вход, 2,4-выход, 3-атмосфера) и принцип работы переключателя.
Ключевые размеры для монтажа:
• Длина/Ширина/Высота: 68х45х52 мм.
• Присоединительные отверстия расположены сбоку, межосевой шаг – 32 мм.
• Для крепления корпуса предусмотрены 4 отверстия диаметром 5,5 мм с межцентровыми расстояниями 60 мм по горизонтали и 40 мм по вертикали.
Таблица габаритов и кодов
| Характеристика | Значение |
|---|
| Габаритная длина (Д), мм | 68 |
| Габаритная ширина (Ш), мм | 45 |
| Габаритная высота (В), мм | 52 |
| Масса изделия, кг | 0,5 |
| Диаметр монтажных отверстий, мм | Ø5.5 |
| Шаг присоединительных отверстий, мм | 32 |
| Код ТН ВЭД | 8481 20 000 0 |
Ремонтный комплект и часто заменяемые компоненты
С целью обеспечения долговременной работы устройства рекомендуется иметь в наличии ремкомплект. Как правило, наработка на отказ у пневмораспределителя кранового Кру 16-9 составляет 1 миллион циклов, что является высоким показателем. При возникновении утечек чаще всего требуется замена следующих элементов:
• Уплотнительные кольца (сальники) на поворотной оси пробки.
• Уплотнительные манжеты в местах присоединения линий.
Сами ремкомплекты, включающие все необходимые уплотнения, доступны у поставщика.
Популярные примеры заказов и комплектации
Для обеспечения максимальной совместимости и удобства монтажа, пневмораспределитель крановый Кру 16-9 часто заказывают вместе с сопутствующей арматурой и комплектующими.
Типовые варианты комплектации:
1. Базовый: Кру 16-9 + монтажный крепеж (4 болта М4х12).
2. Для встройки в старую систему: Кру 16-9 + 2 переходника К1/4"-К3/8" + 5 метров полиуретанового шланга Ø8.
3. Для новой пневмосистемы: Кру 16-9 + фильтр-регулятор FR-02 + манометр для контроля давления.
4. Оптовый комплект: 5 шт. Кру 16-9 + набор крепежа.
Минимальная партия для заказа – 1 изделие. При оптовых заказах от 10 штук поставщик ГИДРОТЕХ предоставляет специальные скидки.
Сборка заказа и доставка по Казахстану и СНГ
Компания Гидротех, как ведущий поставщик промышленной арматуры в регионе, предлагает быструю сборку и доставку заказов. Мы напрямую сотрудничаем со складами в ключевых промышленных центрах: Актау (головной офис), Атырау, Алматы, Астана (Нур-Султан), Шымкент, Караганда, Актобе, Тараз, Павлодар и Усть-Каменогорск. Это позволяет минимизировать сроки поставки до 1-3 рабочих дней по большинству регионов Казахстана.
Также мы осуществляем доставку пневмораспределителя кранового Кру 16-9 в страны СНГ: в Кыргызстан, Узбекистан, Таджикистан, Беларусь и Армению. Для оформления заказа вы можете воспользоваться удобной формой на сайте или обратиться напрямую в отдел продаж через страницу Контакты.
Вопросы и ответы по эксплуатации и выбору
Как правильно подобрать модель пневмораспределителя Кру 16-9 для конкретной задачи?
Выбор основывается на следующих параметрах: рабочее давление в вашей системе (не должно превышать 10 атм), расход воздуха через устройство (до 0,6 м³/ч), необходимый тип подключения (боковое К1/4"). Если вы планируете использовать его на пищевом оборудовании, убедитесь, что это оговорено при заказе для получения соответствующей сертификации.
Каковы стандартные сроки поставки и условия доставки в мой город?
При наличии на ближайшем складе (Актау, Алматы и др.) отгрузка производится в день заказа до 15:00. Доставка в большинство городов-миллионников – 1-2 дня, в более отдаленные регионы Казахстана – до 3 дней. Подробный расчет стоимости и сроков менеджер предоставит при оформлении заказа через форму.
Какие условия эксплуатации гарантируют максимальный срок службы пневмораспределителя?
Для достижения заявленного ресурса в 2 млн. циклов и срока службы более 10 лет важно подавать на пневмораспределитель крановый Кру 16-9 очищенный воздух (класс чистоты не хуже 10 по ГОСТ). Рекомендуемая вязкость масла в масляном тумане – 10-35 мм²/с при 50°C. Регулярная проверка герметичности (раз в полгода) также продлит работу устройства.
Будет ли этот распределитель совместим с моим импортным или старым советским оборудованием?
Да, стандартная коническая резьба К1/4" по ГОСТ 6111-52 является эквивалентом резьбы NPT 1/4", что обеспечивает полную совместимость с большинством импортных фитингов и старых казахстанских и советских пневмосистем. При необходимости, наши специалисты помогут подобрать нужные переходники.
Гарантии качества и поддержка казахстанского потребителя
Останавливая свой выбор на пневмораспределителе крановом Кру 16-9 от поставщика Гидротех, вы выбираете не просто надежное устройство, но и уверенность в долгосрочной работе вашего оборудования. Мы гордимся тем, что являемся надежным звеном в цепи поставок для промышленности Казахстана, обеспечивая отечественные предприятия качественными комплектующими. На все изделия предоставляется официальная гарантия 24 месяца, а также доступна квалифицированная техническая поддержка.
Приобретая у нас, вы получаете оптимальное сочетание качества, цены и сервиса. Обращайтесь – и мы поможем решить ваши задачи в области пневмоавтоматики!
