В современных производственных и промышленных процессах надежность пневматических систем прямо зависит от качества подаваемого сжатого воздуха. Влажность, масляные пары и механические примеси могут вывести из строя дорогостоящее оборудование. Для комплексного решения этой задачи компания Гидротех предлагает проверенные блоки кондиционирования воздуха, в частности, модель блок кондиционирования П-БК 01.16(10). Это универсальный агрегат, собранный на базе модульных устройств П-МК, который обеспечивает полный цикл подготовки воздуха: от очистки и осушения до регулировки давления и смазки.
Назначение и область применения блока П-БК 01.16(10)
Блок кондиционирования П-БК 01.16(10) предназначен для подготовки сжатого воздуха в пневматических приводах станочного оборудования, промышленных роботов, системах автоматизации, упаковочных и обрабатывающих линий. Он является важным элементом любой пневмосистемы, обеспечивая стабильную и долговечную работу пневмоцилиндров, клапанов, пневмотools (пневмоинструмента). Применение данного блока П-БК особенно актуально в условиях казахстанских производств, где перепады температур и качество входящего воздуха могут быть нестабильными. Использование такого блока – это гарантия защиты вашего оборудования от коррозии и износа.
Как-то на производстве один инженер говорит другому: «Ты слышал, у нас новый блок кондиционирования П-БК поставили?» А тот отвечает: «Да, теперь наш компрессор подает воздух такой чистоты, что можно приборную доску дырявить!»
Состав и комплектация блока кондиционирования
В зависимости от конкретной модификации, блок кондиционирования П-БК 01.16 может включать в себя различный набор аппаратов, формируя оптимальную конфигурацию под задачи заказчика. Стандартный состав часто включает следующие модульные элементы марки П-МК:
- Входной вентиль с обратным клапаном (П-МК07). Выполняет запорную функцию и предотвращает обратный поток воздуха при отключении или обслуживании системы.
- Фильтр-регулятор (П-МК04). Осуществляет тонкую очистку воздуха от механических примесей (с абсолютной тонкостью фильтрации до 40 мкм), регулирует и поддерживает заданное давление на выходе. Оснащен полуавтоматическим конденсатоотводчиком для слива влаги.
- Маслораспылитель (П-МК06). Дозированно подает масляный туман в воздушный поток для смазки движущихся частей пневмооборудования, значительно продлевая его ресурс.
- Реле давления (П-МК09). Контролирует уровень давления в системе с возможностью настройки в диапазоне 0,16-1,0 МПа.
- Предохранительный клапан (П-КАП16-2). Защищает систему от превышения давления, срабатывая в диапазоне 0,5-0,7 МПа.
Важно отметить, что манометры для визуального контроля давления (например, модель МТ-2И) часто поставляются отдельно, что позволяет выбрать прибор с нужной шкалой.
Технические характеристики и параметры работы
Ключевые технические показатели блока кондиционирования П-БК 01.16(10) варьируются в зависимости от условного прохода (Ду). В таблице ниже представлены основные данные для разных типоразмеров.
| Наименование параметра | Значения для условного прохода (Ду) |
|---|
| Условный проход, Ду | 6 | 10 | 16 | 25 |
| Минимальное давление на входе | 0,16 МПа (1,6 кгс/см²) |
| Номинальное рабочее давление | 1,0 МПа (10 кгс/см²) |
Расход воздуха при давлении на выходе 0,63 МПа
– максимальный, не менее
– минимальный, не более |
0,25 м³/мин
0,05 м³/мин |
0,8 м³/мин
0,16 м³/мин |
2,0 м³/мин
0,16 м³/мин |
4,0 м³/мин
0,16 м³/мин |
| Тип рабочей среды | Сжатый воздух, инертные газы |
| Диапазон температур эксплуатации | От +5°C до +60°C |
| Присоединительная резьба | G1/4" | G3/8" | G1/2" | G3/4" |
На нашем сайте gidro777.kz вы можете подобрать блок кондиционирования П-БК с нужным условным проходом, исходя из требуемой производительности вашей системы.
Габаритные размеры и вес
Вес и габариты блока зависят от его комплектации и условного прохода. Для моделей в стандартном исполнении данные приведены в таблице. Код ТН ВЭД для подобного оборудования обычно относится к группе 8421 (Оборудование для очистки и фильтрации жидкостей или газов).
| Модель блока П-БК | Примерная длина, мм | Примерная высота, мм | Примерная масса, кг |
|---|
| П-БК 01.06 (Ду 6) | ~250 | ~180 | ~2.0 |
| П-БК 01.10 (Ду 10) | ~280 | ~200 | ~3.5 |
| П-БК 01.16 (Ду 16) | ~320 | ~220 | ~5.0 |

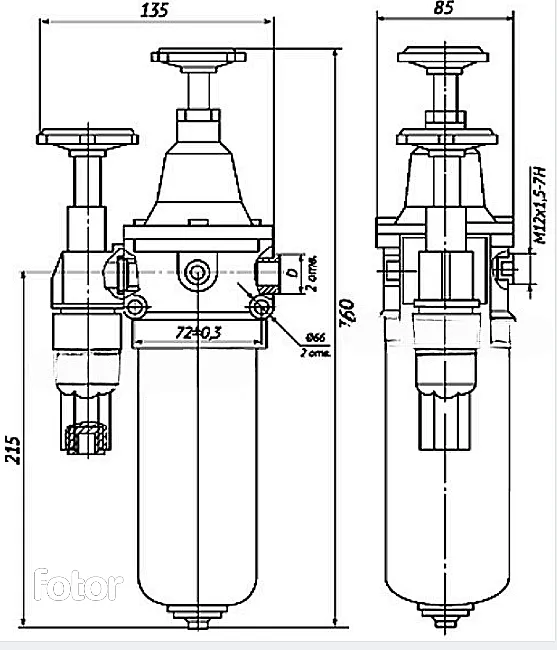

Вид спереди на блок кондиционирования П-БК 01.16 с входным вентилем и фильтром-регулятором.
Вид сбоку на блок П-БК 01.10, показывающий компактность монтажной группы.
Принцип работы и условное обозначение
Принцип работы блока кондиционирования П-БК последовательный. Сжатый воздух от компрессора или магистрали поступает во входной вентиль (П-МК07). Далее он проходит через фильтр-регулятор (П-МК04), где очищается от твердых частиц и конденсата, а давление снижается до заданного пользователем значения. При необходимости, после этого воздух поступает в маслораспылитель (П-МК06), где обогащается мельчайшими каплями масла. Реле давления (П-МК09) контролирует этот процесс, а предохранительный клапан (П-КАП16-2) страхует систему от аварий.
Условное обозначение модели расшифровывается следующим образом: П-БК 01.16(10). «П» – пневматический, «БК» – блок кондиционирования, «01» – номер исполнения или типоразмер базовой платы, «16» – условный проход в миллиметрах (Ду 16). В скобках может указываться альтернативный или дополнительный типоразмер для монтажа (например, 10).
Температурный режим, срок службы и обслуживание
Рекомендуемый температурный режим эксплуатации блока П-БК – от +5°C до +60°C. Работа при температурах ниже +5°C возможна, но требует внимания к удалению конденсата, так как он может замерзать. Срок службы блока при правильной эксплуатации и своевременном обслуживании составляет несколько лет.
Наиболее часто требуют замены элементы ремкомплекта фильтра-регулятора и маслораспылителя. Типовой состав ремкомплекта может включать:
| Наименование запчасти | Назначение | Типичная причина замены |
|---|
| Фильтрующий элемент (картридж) | Тонкая очистка воздуха | Загрязнение, рост перепада давления |
| Уплотнительные кольца (O-rings) | Герметизация соединений | Потеря эластичности, износ |
| Мембрана регулятора давления | Регулировка давления | Прорыв, старение материала |
| Смотровое стекло маслораспылителя | Визуальный контроль уровня масла | Помутнение, механическое повреждение |
Примеры заказа и монтажа
Для заказа необходимо определить требуемый условный проход (Ду) на основе расхода воздуха в вашей системе, а также желаемую комплектацию (например, с маслораспылителем или без). Часто заказывают: «Блок кондиционирования П-БК 01.16 в комплектации: входной вентиль П-МК07, фильтр-регулятор П-МК04, маслораспылитель П-МК06. Манометр МТ-2И — 1 шт.». Монтаж осуществляется на монтажную плату или непосредственно в разрыв пневмолинии с помощью соответствующих фитингов.
Если у вас возникли вопросы по подбору, наш специалист поможет выбрать оптимальный блок кондиционирования П-БК 01.16(10) для ваших условий. Оформить заявку можно через форму обратной связи на сайте.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию блока П-БК?
Ключевой параметр – условный проход (Ду: 6, 10, 16, 25), который подбирается по максимальному расходу воздуха в вашей системе. Для небольших систем пневмоавтоматики подойдет Ду 6 или 10, для питания групп пневмоцилиндров или инструмента – Ду 16. Также важно определиться с комплектацией: нужен ли маслораспылитель, который обязателен для смазки пневмоцилиндров и некоторых видов инструмента.Какие сроки поставки и доставки по Казахстану?
Мы осуществляем поставки оборудования со склада в Костанае. Доставка в города Казахстана (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) занимает от 2 до 7 рабочих дней в зависимости от удаленности. Также возможна отправка в страны СНГ. Точные сроки и стоимость доставки уточняйте у менеджера.С каким оборудованием совместим блок П-БК 01.16?
Данный блок кондиционирования П-БК универсален и совместим с любым промышленным оборудованием, использующим сжатый воздух в качестве рабочей среды: станки с ЧПУ, упаковочные автоматы, прессы, роботизированные линии, пневматические инструменты. Он подключается после ресивера или компрессорной станции и перед распределительной арматурой.Какие условия эксплуатации необходимо соблюдать?
Основные условия: давление на входе не должно падать ниже 0,16 МПа и превышать 1,0 МПа; температура окружающей среды – в диапазоне от +5°C до +60°C, желательно в отапливаемом помещении; перед блоком рекомендуется установить магистральный фильтр грубой очистки; необходимо регулярно сливать конденсат из ресивера и обслуживать фильтрующие элементы согласно регламенту.Казахстанскому производителю – надежные решения от Гидротех
Надежность и бесперебойность технологических процессов – основа успеха любого казахстанского предприятия. Выбирая блок кондиционирования П-БК 01.16(10) от поставщика Гидротех, вы инвестируете в долгосрочную защиту своего пневмооборудования. Мы поставляем качественные комплектующие, обеспечиваем полную техническую поддержку и оперативную доставку в любой регион Казахстана и СНГ. Для консультации и заказа свяжитесь с нами через раздел Контакты или закажите обратный звонок. Обеспечьте свою технику чистым воздухом вместе с Гидротех!
