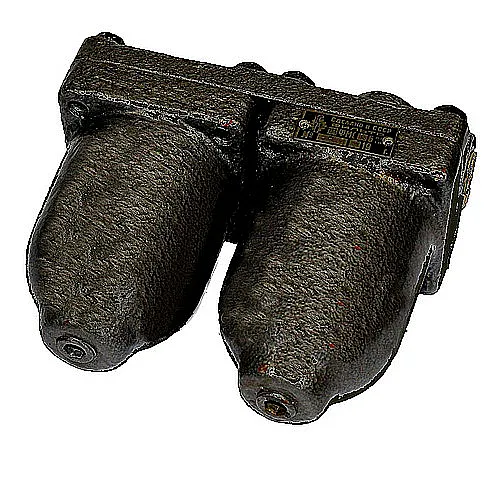

Описание и назначение фильтра 0,04ФМС-12М
Надежный и производительный фильтр магнитно-сетчатый 0,04ФМС-12М представляет собой двухступенчатый очистительный узел для гидравлических систем. Он разработан для высокоэффективного удаления как механических, так и ферромагнитных загрязнений из рабочей жидкости. Модель 0,04ФМС-12М оптимальна для защиты ответственных гидравлических компонентов, таких как насосы, распределители и гидромоторы, работающих в условиях высокого давления и абразивного износа. Правильно подобранный фильтр магнитно-сетчатый – залог долговечной работы всего оборудования.
Основные параметры: вес, размеры, код ТН ВЭД
Для четкого понимания технических и транспортных параметров устройства, ниже приведена таблица с ключевыми характеристиками.
| Параметр | Значение |
|---|
| Масса фильтра (нетто) | 5,0 кг |
| Габаритные размеры (Д×Ш×В) | 220 мм × 180 мм × 280 мм |
| Присоединительная резьба | М27×1,5 |
| Код ТН ВЭД | 8421.23.000 |
| Вес брутто в упаковке | 6,2 кг |
| Объем упаковки | 0,015 м³ |
Тұрақты гидравлика майын тазартатын жөн-жобаны сұрайды шеберге. Ол жауап береді: «Таза май – жақсы жол. Бірақ одан да жақсысы – майға қосылған темір ұнтағын аулайтын сенімді фильтр магнитно-сетчатый 0,04ФМС-12М!»
Технические характеристики фильтра 0,04ФМС-12М
Детальные рабочие характеристики фильтра магнитно-сетчатого 0,04ФМС-12М определяют его область применения и эффективность. Знание этих параметров критически важно для правильного выбора и монтажа.
| Характеристика | Значение |
|---|
| Условный проход, Ду | 10 мм |
| Производительность (номинальный расход) | 8 л/мин |
| Тип рабочей среды | Минеральные масла |
| Тонкость фильтрации (фильтрующий элемент) | 40 мкм |
| Степень очистки магнитных частиц | 85% |
| Рабочее давление | 6,3 МПа (≈ 63 кгс/см²) |
| Диапазон температур рабочей жидкости | от +10°С до +60°С |
| Диапазон рабочих температур окружающей среды | от +10°С до +55°С |
| Кинематическая вязкость (максимум) | 500 сСт |
Учет допустимого рабочего давления и типа рабочей среды является ключевым при подборе фильтра магнитно-сетчатого 0,04ФМС-12М под конкретную гидросистему.
Как работает фильтр с магнитной и сетчатой очисткой?
Принцип работы фильтра магнитно-сетчатого 0,04ФМС-12М основан на последовательной двухступенчатой фильтрации. Загрязненное масло поступает во внутреннюю полость устройства. На первом этапе оно проходит через фильтрующий сетчатый элемент, который отсеивает все механические примеси крупнее 40 микрон. Затем, уже освобожденная от крупного мусора жидкость, попадает в зону действия мощных постоянных магнитов. Ферромагнитные частицы, такие как металлическая стружка, окалина, продукты износа деталей, надёжно притягиваются и удерживаются магнитной системой. Примечательно, что накапливающийся на магнитах слой из металлических частиц сам начинает работать как дополнительный фильтрующий элемент, повышая общую степень очистки. Такой комбинации эффектов нельзя достичь с обычными одноступенчатыми фильтрами.
Ресурс, температурный режим и срок службы
Обеспечивая стабильную работу в заявленном температурном диапазоне от +10°C до +60°C, фильтр магнитно-сетчатый 0,04ФМС-12М обладает значительным ресурсом. При своевременном техническом обслуживании и эксплуатации в рекомендованных условиях срок его службы составляет не менее 8–12 лет. Критически важно соблюдать периодичность очистки – не реже чем каждые 100 моточасов. Обслуживание заключается в аккуратной разборке, промывке сетчатого элемента и узела магнитов в керосине с последующей продувкой сжатым воздухом. Это простая процедура, выполнимая силами обслуживающего персонала прямо на месте эксплуатации оборудования.
Области применения и оборудование
Фильтр магнитно-сетчатый 0,04ФМС-12М находит широкое применение в различных отраслях промышленности Казахстана, где требуется чистота гидравлического масла. Основные области использования:
Машиностроение: Установка на гидросистемах токарных (например, 16К20), фрезерных, шлифовальных станков.
Сельское хозяйство: Встраивается в гидравлические системы зерноуборочных комбайнов (таких как «Дон-1500», «Бизон»), тракторов и пресс-подборщиков.
Металлургия и прессовое оборудование: Применяется на гидравлических прессах, ножницах, кристаллизаторах, где высока концентрация металлических частиц.
Лесопромышленный комплекс: Используется на гидроприводах линий по распилу и обработке древесины.
Грамотное применение фильтра магнитно-сетчатого 0,04ФМС-12М продлевает межремонтный период дорогостоящих гидроагрегатов, снижая простой и затраты на обслуживание.
Расшифровка условного обозначения модели
Маркировка 0,04ФМС-12М содержит всю основную информацию о модели. Расшифровка позволяет точно понять ее функционал:
0,04 – тонкость фильтрации, равная 0,04 мм или 40 микрон. Основной параметр подбора.
ФМС
1 – обозначает тип присоединения, в данном случае – фланцевое.
2 – указывает на условный проход, соответствующий 10 мм.
М – индекс модификации, говорящий о том, что фильтр магнитно-сетчатый 0,04ФМС-12М предназначен для работы на минеральных маслах.
Габаритные и присоединительные размеры
На представленном чертеже наглядно изображены все необходимые размеры для монтажа. Длина (А) корпуса составляет 220 мм, диаметр (Б) – 180 мм, общая высота устройства в сборе (В) – 280 мм. Присоединение к гидравлической линии осуществляется через входную и выходную резьбу М27×1,5. Для крепления предусмотрены монтажные отверстия с межосевым расстоянием 140 мм. Герметичность соединений обеспечивается уплотнительными кольцами из бутадиен-нитрильного каучука (БНК).
Примеры оформления заказа
Формулировка заказа должна быть четкой и содержать всю необходимую информацию для оперативной комплектации. Вот несколько примеров:
Пример 1: «Фильтр магнитно-сетчатый 0,04ФМС-12М, 3 штуки, для оснащения линии ЧПУ на заводе в г. Караганда».
Пример 2: «Заказ для АО «КазАгро»: 0,04ФМС-12М, 10 шт., с доставкой в г. Костанай. К заказу необходим сертификат соответствия».
Пример 3: «Требуется 1 шт. фильтра 0,04ФМС-12М для срочной замены на станке 16К20 в цехе г. Актау. Нужна экспресс-доставка».
Оформить заявку вы можете напрямую через наш сайт, а также по телефону, указанному в разделе «Контакты».
Часто задаваемые вопросы (FAQ)
Как правильно выбрать место установки фильтра 0,04ФМС-12М в гидросистеме?
Фильтр магнитно-сетчатый 0,04ФМС-12М монтируется исключительно в нагнетательной (подающей) линии гидросистемы, после основного насоса и перед распределителем или другим регулирующим аппаратом. Установка в сливную (обратную) линию недопустима, так как это может привести к повреждению магнитного блока из-за пульсаций и подсоса воздуха.
Можно ли использовать данный фильтр для синтетических или другие типов жидкостей?
Нет. Модель 0,04ФМС-12М с маркировкой «М» предназначена строго для минеральных масел. Для синтетических рабочих жидкостей, водно-гликолевых смесей или жидкостей на основе растительных масел необходимо выбирать специальные модификации с соответствующими уплотнительными материалами (например, фторкаучук).
Какие запчасти чаще всего требуются для обслуживания, и что входит в ремкомплект?
Наиболее изнашиваемыми элементами являются сетчатый фильтрующий элемент и уплотнительные кольца (сальники). Стандартный ремкомплект для фильтра магнитно-сетчатого 0,04ФМС-12М обычно включает: сменный сетчатый фильтр-вставку (тонкость 40 мкм), набор уплотнительных колец из БНК для корпуса и крышки (размеры по чертежу), а иногда – комплект крепежных винтов. Магнитный блок, как правило, служит весь срок эксплуатации и замене не подлежит.
Каковы сроки доставки фильтра 0,04ФМС-12М по городам Казахстана и СНГ?
Складская программа поставщика ГИДРОТЕХ в Костанае позволяет организовать отгрузку в минимальные сроки. Доставка по Казахстану (в Астану (Нур-Султан), Алматы, Шымкент, Караганду, Актобе, Тараз) занимает 2-4 рабочих дня. В регионы России и другие страны СНГ поставка осуществляется в течение 5-10 рабочих дней в зависимости от удаленности и выбранного вида транспорта. Подробности уточняйте у наших менеджеров.
