Электродвигатель ВА 315 S4
Отправка из Костаная · местные ТК / Казпочта.
Предварительно. Точную цену рассчитает менеджер.
Электродвигатель ВА 315 S4 – это высоконадежный асинхронный трехфазный электромотор, сертифицированный для работы в газовых взрывоопасных средах категории II. Являясь основным приводом для критически важного оборудования, он обеспечивает стабильную и длительную работу без риска возгорания или взрыва.
Назначение и область применения
Основное назначение электродвигателя ВА 315 S4 – создание безопасного привода машин и механизмов, функционирующих в условиях возможного присутствия горючих газов или паров. Его конструкция полностью исключает риск передачи взрывной волны во внешнюю рабочую среду, что соответствует строгим нормам безопасности для предприятий нефтегазового, химического и горнодобывающего секторов.
Электродвигатель ВА 315 S4 находит широкое применение в Казахстане на следующих объектах:
• Нефтегазовая отрасль (Актау, Атырау): привод насосов для перекачки нефтепродуктов, вентиляторы систем аварийного сброса, газовые компрессоры.
• Химическая промышленность: привод мешалок, конвейеров, нагнетателей в цехах с летучими веществами.
• Горно-обогатительные комбинаты и шахты (Караганда, Экибастуз): вентиляция, конвейерные линии.
• Металлургические заводы: системы газоочистки, дымоудаления.
• Другие взрывоопасные зоны, где требуется высокая производительность и надежность.

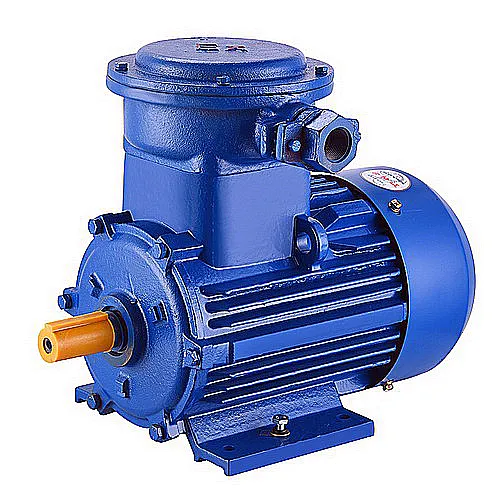

Общий вид взрывозащищенного двигателя серии ВА.
Основные технические характеристики ВА 315 S4
| Энергетические и эксплуатационные параметры | |
|---|---|
| Мощность, кВт | 160 |
| Тип электродвигателя | Асинхронный, трехфазный, взрывозащищенный |
| Номинальное напряжение, В (сеть) | 380/660, 50 Гц |
| Номинальный ток, Iн, А | 288 |
| Частота вращения, об/мин | 1500 (номинальная) / 1480 (фактическая) |
| КПД, % | 94,9 |
| Коэффициент мощности, Cos φ | 0,89 |
| Кратковременная перегрузочная способность | Mmax/Mн = 2,2; Мп/Мн = 2,1 |
| Маркировка уровня взрывозащиты | 1ExdIIBT4 |
Конструкция, монтаж и условия эксплуатации
Конструкция электродвигателя ВА 315 S4 базируется на принципе взрывонепроницаемой оболочки (Ex d). Статор и ротор заключены в усиленный корпус, способный выдержать давление внутреннего взрыва. Все возможные пути выхода пламени – зазоры, ввод кабеля, выход вала – герметизированы специальными штробо-лабиринтными уплотнениями. Это полностью предотвращает попадание продуктов горения в окружающую среду.
Для контроля состояния в двигатель встроены датчики температуры обмоток и подшипниковых узлов. Имеются внешние и внутренние точки для надежного заземления (жер сымдау). Электродвигатель ВА 315 S4 доступен в двух основных модификациях монтажного исполнения: на лапах (IM 1001) или комбинированное «лапы + фланец» (IM 3001), что обеспечивает универсальность подключения.
| Условия эксплуатации и защита | |
|---|---|
| Класс нагревостойкости изоляции (Темп. режим) | F (до +155°C), режим работы S1 (продолжительный) |
| Климатическое исполнение и размещение | У2.5, Т2.5, УХЛ2.5 |
| Степень защиты от внешних воздействий (IP) | IP54, IP55 (защита от пыли и брызг воды) |
| Срок службы при соблюдении условий | Не менее 15-20 лет |
Габаритные, присоединительные размеры и код ТН ВЭД
Перед монтажом и заказом электродвигателя ВА 315 S4 важно учитывать его массогабаритные показатели. Товар классифицируется под кодом ТН ВЭД ЕАЭС 8501 52 900 0 – «Электродвигатели переменного тока мощностью более 75 кВт, прочие».
| Параметр | Значение | Примечание |
|---|---|---|
| Габаритные размеры (В x Д x Ш), мм | 960 x 1270 x 630 | Высота, длина, ширина |
| Диаметр выходного вала, мм | 90 | Со шпоночным пазом |
| Диаметр фланца (для исполнения IM 3001), мм | 660 | Для фланцевого крепления |
| Масса (Вес), кг | ~1137 (±10) | Зависит от исполнения |

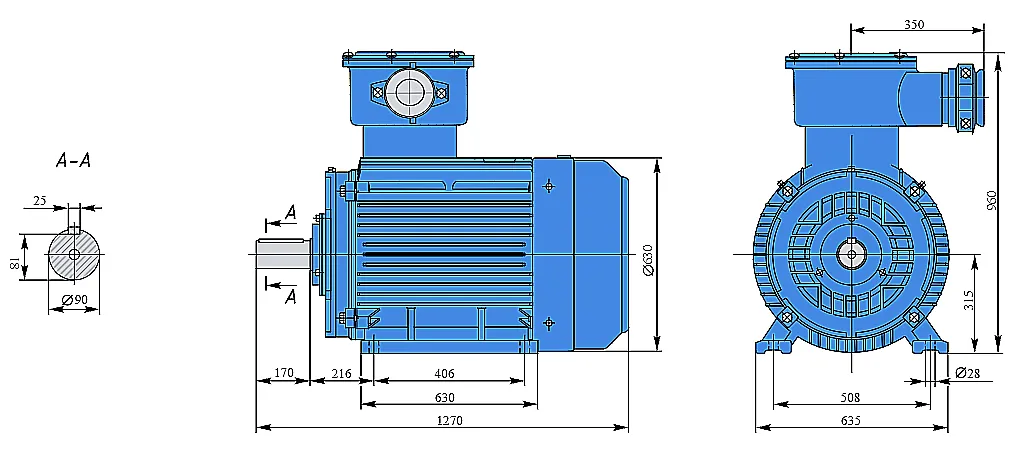

Габаритный чертеж двигателя ВА серии для уточнения монтажа.
Принцип работы и преимущества
Принцип работы электродвигателя ВА 315 S4 стандартен для асинхронных машин: вращающееся магнитное поле статора индуцирует ток в короткозамкнутом роторе, создавая крутящий момент. Ключевое отличие – безопасность. Если внутри корпуса из-за неисправности произойдет короткое замыкание и воспламенение горючей среды, оболочка локализует взрыв, а герметичные уплотнения охладят и остановят пламя. Это позволяет использовать электродвигатель ВА 315 S4 в самых требовательных областях применения.
К преимуществам данной модели относятся: высокая надежность, устойчивость к тяжелым условиям, длительный срок службы, наличие термоконтроля, соответствие стандартам ТР ТС/ЕАЭС, а также возможность работы от стандартной промышленной сети 380В.
Приходит как-то инженер на склад и спрашивает: «У вас есть надежный взрывозащищенный электродвигатель?». А ему отвечают: «Есть! Электродвигатель ВА 315 S4. Настолько надежный, что даже если внутри что-то «рванет», снаружи будет тишина и спокойствие, как в воскресное утро». (Бұл қозғалтқыш ішінде жарылса да, сыртында жексенбі таңындай тыныштық сақтайды).
Комплектация и рекомендации по обслуживанию
Двигатель поставляется в базовой комплектации. Для поддержания работоспособности рекомендуется регулярная профилактика: проверка состояния подшипников (замена на аналогичные, например, 6318, 6319), контроль герметичности уплотнений вала и кабельного ввода, очистка наружных ребер охлаждения от пыли. Критически важно следить за показаниями встроенных термодатчиков.
| Наименование запчасти/узла | Назначение | Частота отказов / замены |
|---|---|---|
| Подшипники радиальные | Опора ротора | Высокая, при нарушении смазки или перегреве |
| Уплотнительные манжеты (сальники) вала | Герметизация выхода вала | Средняя, зависит от среды и температуры |
| Клеммная колодка, болты заземления | Электрическое подключение и безопасность | Низкая, при правильном монтаже |
| Кожух вентилятора (обечайка) | Защита и направление воздушного потока | Низкая, возможны механические повреждения |
Пример заказа и условное обозначение
При оформлении заказа на электродвигатель ВА 315 S4 важно указать ключевые параметры, чтобы получить нужную модификацию. Условное обозначение может выглядеть так: Электродвигатель ВА 315 S4 У2 1ExdIIBT4 IM 3001 IP55 380/660В. Это расшифровывается как двигатель высотой оси вращения 315 мм, синхронной частотой 1500 об/мин, климатического исполнения У2, взрывозащиты Ex d IIB T4, монтаж на лапы с фланцем, степень защиты IP55, напряжение 380/660В.
Пример заказа для объекта в Актау: «Требуется 2 шт. электродвигателей ВА 315 S4, исполнение IM 3001 (лапы+фланец), IP55, для привода нефтяного насоса. Напряжение 380В. Доставка на склад в промзоне.»
Часто задаваемые вопросы (FAQ)
1. Как правильно подобрать электродвигатель ВА 315 S4 для замены старого на моем насосе?
Необходимо точно знать мощность (кВт) и частоту вращения (об/мин) старого двигателя, а также его монтажное исполнение (только лапы или лапы+фланец) и питающее напряжение. Рекомендуем предоставить паспортные данные старого агрегата или фото шильдика. Наши специалисты компании Гидротех помогут с подбором точного аналога.
2. Каковы сроки поставки электродвигателя ВА 315 S4 в Казахстан?
Для популярных исполнений (IM 3001, IP55) часто имеется складской запас, что позволяет организовать быструю отгрузку. При индивидуальном заказе под специфические параметры срок изготовления и доставки в города Казахстана (Астана, Алматы, Караганда и др.) обычно составляет от 4 до 8 недель, в зависимости от загрузки производства.
3. Можно ли использовать электродвигатель ВА 315 S4 на улице или в условиях сильной запыленности?
Да, благодаря климатическому исполнению У2 (для умеренного климата) или Т2 (для тропического) и степени защиты IP54/IP55, данный двигатель предназначен для работы на открытом воздухе под навесом (У2) и в условиях повышенной запыленности. IP54 защищает от пыли и брызг, IP55 – от струй воды.
4. Предоставляет ли поставщик Гидротех сервисное обслуживание и гарантию на электродвигатель ВА 315 S4?
Да, компания Гидротех как официальный поставщик предоставляет полную гарантию на оборудование (срок уточняйте у менеджеров). Мы также оказываем консультационную поддержку по монтажу, подключению и запуску, помогаем с подбором совместимого оборудования (частотных преобразователей, пуско-защитной аппаратуры) и поставкой оригинальных запасных частей.
Поставки по Казахстану и СНГ от компании Гидротех
Компания Гидротех является надежным поставщиком промышленного оборудования в Казахстане. Мы осуществляем поставки высоконадежного электродвигателя ВА 315 S4 в любой регион страны, включая Актау, Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Также работаем с партнерами в странах СНГ. Мы гарантируем официальные сертификаты соответствия требованиям ТР ТС, помощь в таможенном оформлении и техническую поддержку на всех этапах – от выбора до ввода в эксплуатацию.
Для получения подробной информации, уточнения наличия и коммерческого предложения свяжитесь с нашими менеджерами через раздел Контакты или отправьте запрос, воспользовавшись формой заказа на сайте https://gidro777.kz/. Обеспечьте безопасность и эффективность вашего производства с проверенным оборудованием от Гидротех!
